ППГЭнг(А)-HF 5х185 кабель силовой экранированный медный безгалогенный 1 кВ с экраном из медных лент

Кабель ППГЭнг(А)-HF 5х185 силовой экранированный — это кабельное изделие с пятью медными токопроводящими жилами крупного сечения, предназначенное для стационарной прокладки в электросетях на номинальное напряжение 1 кВ. Ключевыми эксплуатационными характеристиками изделия являются отсутствие галогенов в продуктах горения, предельно низкое дымогазовыделение, нераспространение горения при групповой прокладке по категории А и наличие общего электростатического экрана для защиты от электромагнитных помех.

Ниже приведена подробная расшифровка маркировки, особенности конструкции и нормативные технические параметры кабеля.

Подробная расшифровка маркировки

Обозначение марки ППГЭнг(А)-HF 5х185 расшифровывается в соответствии с требованиями стандартов:

• П — изоляция жил изготовлена из полимерной композиции, не содержащей галогенов;
• П — наружная оболочка выполнена из безгалогенной полимерной композиции;
• Г — отсутствие защитных бронированных покровов (кабель гибкий в монтаже, небронированный);
• Э — наличие общего защитного экрана из медных лент или медной фольги;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• HF — не выделяет коррозионно-активных газообразных продуктов при горении и тлении (Halogen Free);
• 5 — количество токопроводящих жил;
• 185 — номинальное сечение каждой токопроводящей жилы, мм².

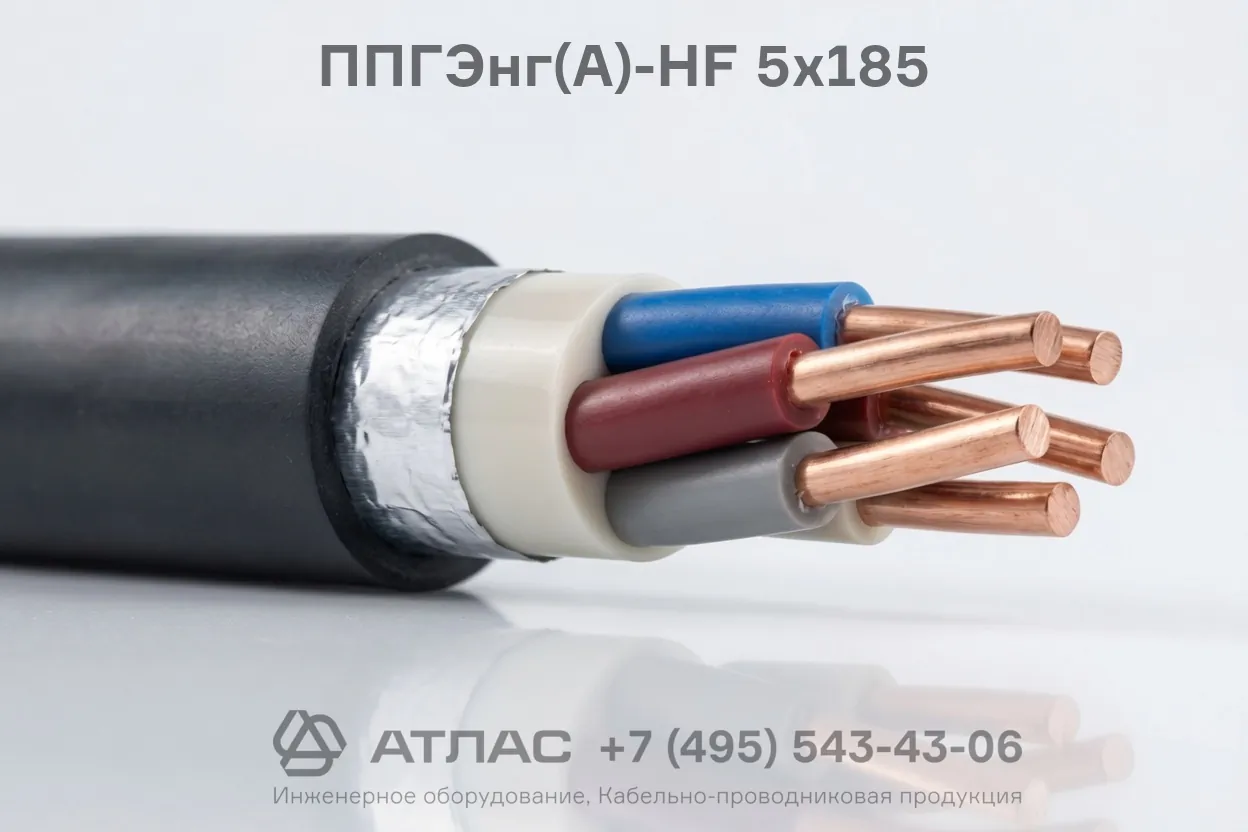

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые или секторные, многопроволочные уплотненные, соответствующие 1 или 2 классу по ГОСТ 22483.
2. Изоляция — из безгалогенной полимерной композиции с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник вокруг центрального жгута.
4. Внутренняя оболочка — из безгалогенной полимерной композиции с заполнением промежутков между жилами.
5. Электростатический экран — выполнен спиральной намоткой из медных лент или медной фольги с перекрытием.
6. Наружная защитная оболочка — из полимерной композиции, не содержащей галогенов.

Основные технические характеристики

Область применения

• Здания и сооружения с массовым пребыванием людей: торгово-развлекательные комплексы, медицинские учреждения, учебные заведения, офисные центры, вокзалы и станции метрополитена.
• Электроустановки промышленных предприятий, насосных станций и распределительных подстанций, требующие снижения влияния электромагнитных полей.
• Кабельные эстакады, туннели, каналы, лотки и закрытые кабельные сооружения при отсутствии риска механических повреждений и растягивающих нагрузок.
• Системы электроснабжения объектов, где при аварийном возгорании недопустимо выделение токсичных галогеноводородных кислот, способных повредить микропроцессорную аппаратуру.
