ППГЭнг(А)-HF 5х240 кабель силовой экранированный безгалогенный медный 5-жильный на напряжение 1 кВ

Кабель силовой ППГЭнг(А)-HF 5х240 — это пятижильный силовой кабель с медными токопроводящими жилами сечением 240 мм², предназначенный для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие отличается отсутствием галогенов в материалах изоляции и оболочки, пониженным дымо- и газовыделением при горении, надежной защитой от внешних электромагнитных полей благодаря экрану и нераспространением горения при групповой прокладке по категории А.

Ниже представлена подробная расшифровка маркировки, послойная конструкция и нормативные технические параметры кабеля.

Подробная расшифровка маркировки

Обозначение марки ППГЭнг(А)-HF 5х240 полностью раскрывает конструктивные и пожарно-технические параметры изделия:

• П — изоляция жил выполнена из безгалогенной полимерной композиции;
• П — защитная оболочка изготовлена из полимерной композиции, не содержащей галогенов;
• Г — отсутствие бронированного защитного покрова («голый»);
• Э — наличие общего защитного экрана из медных лент или фольги;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• HF — Halogen Free, отсутствие коррозионно-активных газообразных продуктов при тлении и горении;
• 5 — пять токопроводящих жил;
• 240 — номинальное сечение каждой жилы в квадратных миллиметрах.

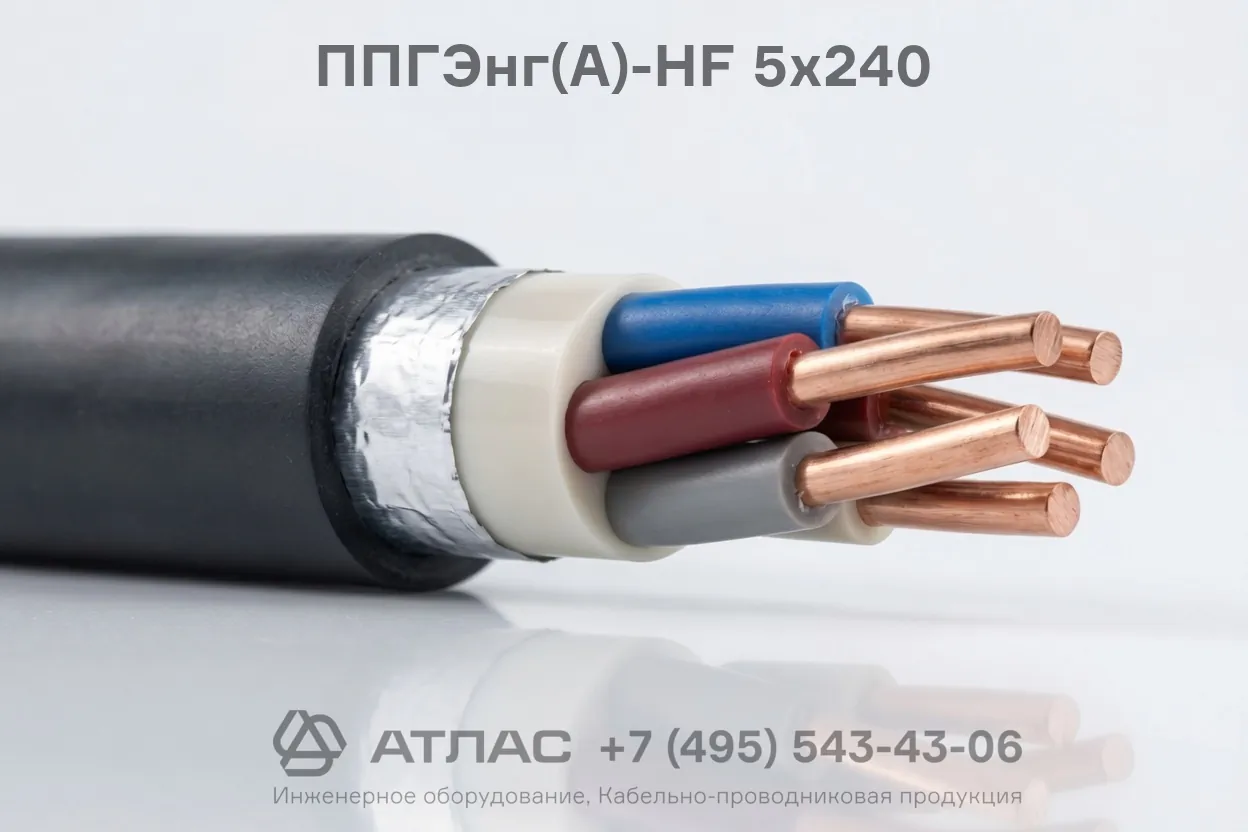

Конструкция кабеля

1. Медные токопроводящие жилы многопроволочного исполнения (класс 1 или 2 по ГОСТ 22483).
2. Изоляция токопроводящих жил из полимерной композиции, не содержащей галогенов, с индивидуальной цветовой или цифровой маркировкой.
3. Скрутка изолированных жил в сердечник вокруг центрального жгута.
4. Внутренняя экструдированная оболочка из безгалогенной полимерной композиции для заполнения промежутков между жилами.
5. Общий экран из медных лент или фольгированного композита с перекрытием.
6. Внешняя защитная оболочка из безгалогенной полимерной композиции повышенной пожаробезопасности.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка цепей питания в производственных, административных и жилых зданиях с повышенными требованиями к пожарной безопасности.
• Электроснабжение систем на объектах с массовым пребыванием людей: торгово-развлекательные комплексы, больницы, учебные заведения, спортивные сооружения.
• Монтаж кабельных линий в помещениях с чувствительным микропроцессорным оборудованием и компьютерной техникой, где недопустимо выделение коррозионных газов.
• Прокладка в кабельных эстакадах и коллекторах при наличии внешних электромагнитных помех и отсутствии риска механических воздействий.
