ППГЭнг(А)-HF 5х25 силовой экранированный медный кабель безгалогенный на номинальное напряжение 0.66 кВ

Кабель ППГЭнг(А)-HF 5х25 силовой — это пятижильный экранированный силовой кабель с медными жилами сечением 25 мм², предназначенный для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Изделие характеризуется повышенной пожарной безопасностью: изоляция и наружная оболочка выполнены из полимерных композиций, не содержащих галогенов (HF — Halogen Free). Кабель не распространяет горение при групповой прокладке по категории А, отличается крайне низким уровнем дымо- и газовыделения, а также не выделяет коррозионно-активных газов при термическом воздействии. Наличие медного экрана обеспечивает надежную электромагнитную совместимость и защищает цепи от внешних помех.

Ниже представлена подробная расшифровка маркировки, конструктивное устройство, технические характеристики и рекомендованная область применения данного кабельного изделия.

Подробная расшифровка маркировки

Буквенно-цифровое обозначение кабеля ППГЭнг(А)-HF 5х25 расшифровывается в строгом соответствии с требованиями стандартов:

• П — изоляция проводников изготовлена из полимерной композиции, не содержащей галогенов;
• П — наружная защитная оболочка выполнена из безгалогенной полимерной композиции;
• Г — отсутствие дополнительного защитного бронированного покрова («голый»), что требует защиты от прямого механического воздействия;
• Э — экран из медных лент или фольги, обеспечивающий снижение электромагнитных наводок;
• нг(А) — не распространяет горение при групповой прокладке в кабельных сооружениях по категории пожарной опасности А;
• HF — не содержит галогенов (Halogen Free), при тлении и горении исключено выделение агрессивных галогеноводородных кислот;
• 5 — количество токопроводящих жил в конструкции кабеля;
• х — разделительный знак между числом жил и их сечением;
• 25 — номинальное поперечное сечение каждой медной токопроводящей жилы в квадратных миллиметрах (мм²).

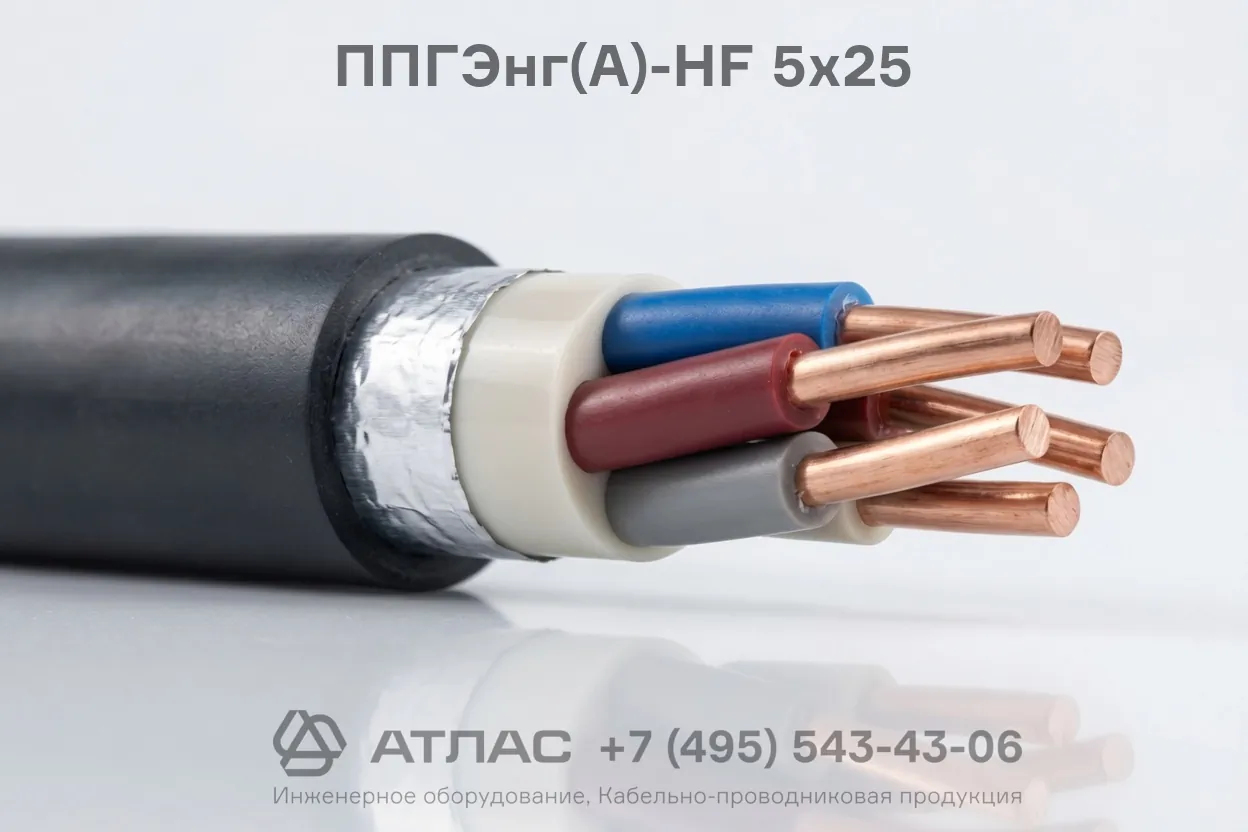

Конструкция кабеля

1. Токопроводящие жилы — круглые медные проводники номинальным сечением 25 мм², однопроволочные или многопроволочные, соответствующие стандартам 1 или 2 класса гибкости.
2. Изоляция жил — слой из полимерной композиции без содержания галогенов с индивидуальной цветовой кодировкой для удобства фазировки при электромонтаже.
3. Скрутка — изолированные жилы скручены вокруг сердечника в единый повив с заполнением промежутков безгалогенным материалом.
4. Внутренняя оболочка — разделительный слой из безгалогенного компаунда, обеспечивающий правильную геометрию и защиту изоляции.
5. Экран — металлический экран, выполненный в виде спирально наложенных медных лент с перекрытием, служащий для защиты от помех и отвода токов короткого замыкания.
6. Наружная оболочка — сплошной защитный слой из композиции на полимерной основе без галогенов, устойчивой к внешним климатическим факторам.

Основные технические характеристики

Область применения

• Прокладка кабельных линий в зданиях и сооружениях с массовым пребыванием людей: торговых и деловых центрах, гостиницах, школах, детских садах, больницах и концертных залах.
• Монтаж силовых сетей на объектах с высокими требованиями к электромагнитной совместимости, где требуется защита цепей управления и передачи данных от помех.
• Организация электроснабжения в производственных помещениях, кабельных эстакадах, галереях, туннелях и лотках при отсутствии угрозы механического повреждения оболочки.
• Применение в системах автоматизации, вычислительных центрах, серверных и насосных станциях, где выделение коррозионно-активных веществ при аварии недопустимо.
