ППГЭнг(А)-HF 5х35 кабель силовой экранированный безгалогенный на номинальное напряжение 0.66 кВ
Кабель ППГЭнг(А)-HF 5х35 силовой — это экранированный кабель с пятью медными токопроводящими жилами номинальным сечением 35 мм², предназначенный для передачи и распределения электроэнергии в стационарных установках. Изделие характеризуется повышенным уровнем пожарной безопасности: изоляция и наружная оболочка выполнены из безгалогенных полимерных композиций, благодаря чему кабель не распространяет горение при групповой прокладке, имеет предельно низкое дымогазовыделение и не выделяет коррозионно-активных газообразных продуктов при тлении и горении. Наличие экрана обеспечивает надежную защиту от электромагнитных помех и снижает влияние кабельной линии на смежные слаботочные и коммуникационные цепи.
Ниже приведена подробная расшифровка маркировки, особенности конструкции, нормативные технические параметры и область применения данного кабельного изделия.
Подробная расшифровка маркировки
Обозначение ППГЭнг(А)-HF 5х35 содержит исчерпывающую информацию о конструкции и характеристиках изделия:
- П — изоляция жил изготовлена из полимерной композиции, не содержащей галогенов (Halogen Free);
- П — внутренняя и наружная защитные оболочки выполнены из полимерной композиции, не содержащей галогенов;
- Г — отсутствие защитного бронированного покрова («голый»), кабель не предназначен для участков с растягивающими или ударными механическими нагрузками;
- Э — наличие общего защитного экрана из медных лент или фольги для экранирования электромагнитных полей;
- нг(А) — показатель пожарной безопасности: кабель не распространяет горение при групповой прокладке по категории А;
- HF — Halogen Free, отсутствие галогеносодержащих компонентов, минимальная оптическая плотность дыма и отсутствие токсичных газов при горении;
- 5 — количество токопроводящих жил;
- 35 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

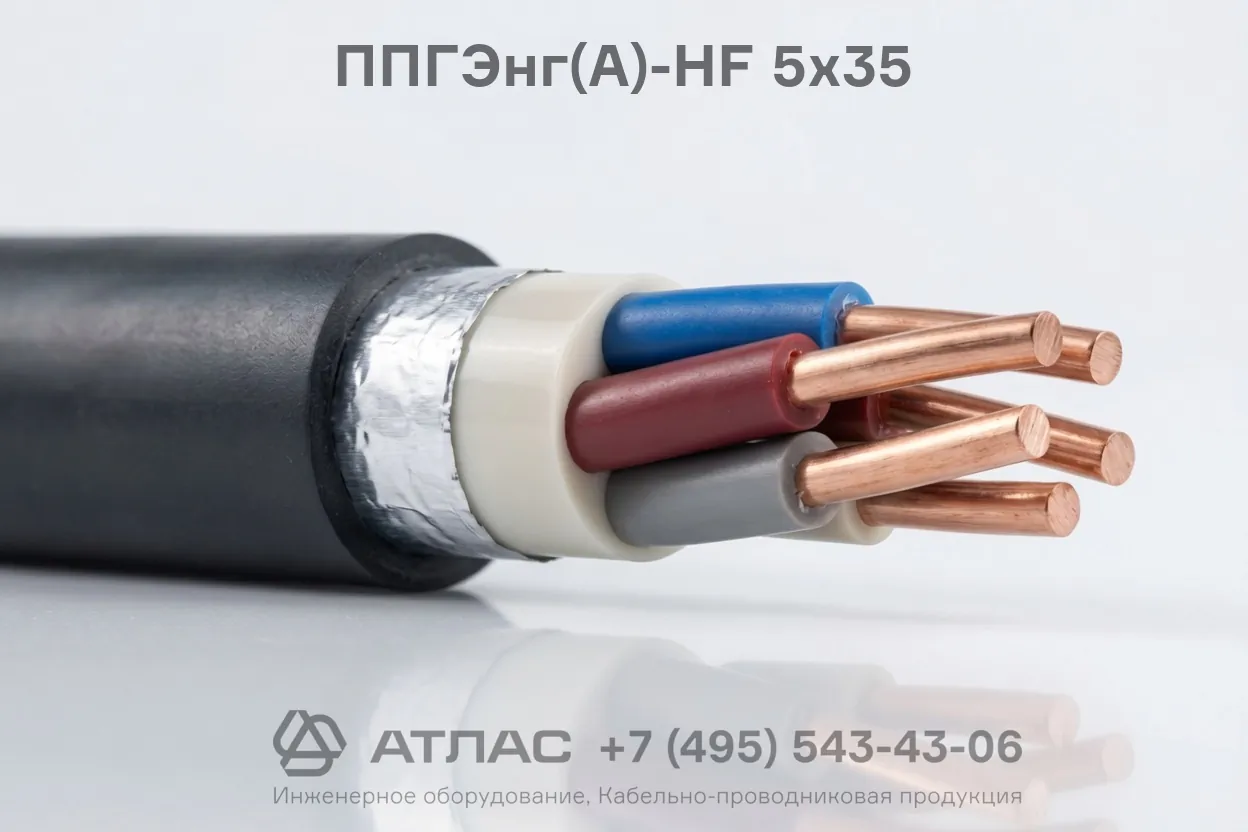

Конструкция кабеля
- Токопроводящие жилы — медные, круглой формы, многопроволочные, соответствующие стандартам ГОСТ для сечения 35 мм².
- Изоляция — из безгалогенной полимерной композиции пониженной пожарной опасности с индивидуальной цветовой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник.
- Внутренняя оболочка — экструдированный слой из полимерной композиции без содержания галогенов, заполняющий промежутки между жилами.
- Экран — спирально наложенные медные ленты или фольга с перекрытием для отвода электромагнитных наводок.
- Наружная оболочка — защитный слой из безгалогенной полимерной композиции, стойкий к внешним эксплуатационным воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Количество и номинальное сечение жил | 5х35 мм² |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Допустимая температура нагрева жил при работе | +70 °C |
| Минимальный радиус изгиба при прокладке | не менее 7,5 наружных диаметров |
| Срок службы | не менее 30 лет |
| Расчетная масса (вес) | 2365 кг/км |
Область применения
- Групповая прокладка кабельных линий в помещениях с большим скоплением людей: торговых центрах, больницах, школах, вокзалах и административных зданиях.
- Питание электроустановок на объектах с высокими требованиями к электромагнитной совместимости и защите от помех (ЦОД, серверные, диспетчерские).
- Прокладка в кабельных сооружениях, тоннелях, галереях и закрытых электроустановках при отсутствии угрозы прямого механического повреждения.
- Электросети с повышенными нормами защиты электронного и микропроцессорного оборудования от продуктов коррозии при пожаре.
