ППГЭнг(А)-HF 5х50 кабель силовой экранированный медный не распространяющий горение безгалогенный 0.66 кВ

Кабель ППГЭнг(А)-HF 5х50 силовой экранированный — это кабельное изделие с пятью медными жилами сечением 50 мм², предназначенное для стационарной прокладки в электросетях. Кабель характеризуется отсутствием галогенов в продуктах горения, пониженным дымовыделением, нераспространением горения при групповой прокладке по категории А и наличием общего экрана для снижения уровня электромагнитных помех.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и область применения данного кабеля.

Подробная расшифровка маркировки

Обозначение марки ППГЭнг(А)-HF 5х50 расшифровывается следующим образом:

• П — изоляция токопроводящих жил выполнена из полимерной композиции, не содержащей галогенов;
• П — внутренняя и наружная оболочки изготовлены из безгалогенной полимерной композиции;
• Г — отсутствие защитного бронированного покрова («голый»);
• Э — наличие общего защитного экрана из медных лент или медной фольги;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• HF — Halogen Free, изоляция и оболочка не содержат галогенов, при горении и тлении не выделяются коррозионно-активные газы;
• 5 — количество токопроводящих жил;
• 50 — номинальное сечение каждой токопроводящей жилы, мм².

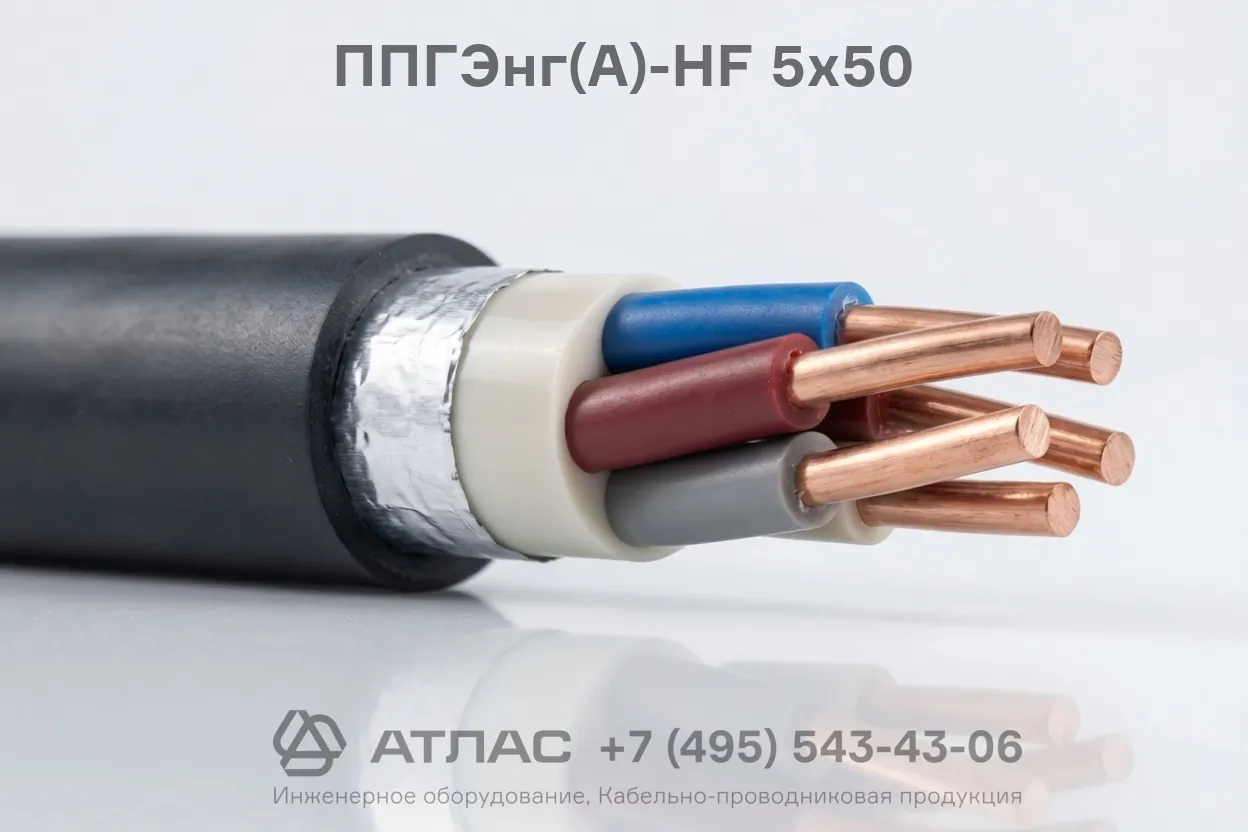

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, соответствуют 1 или 2 классу по ГОСТ 22483.
2. Изоляция — выполнена из полимерной композиции, не содержащей галогенов, с индивидуальной цветовой маркировкой каждой жилы.
3. Скрутка — пять изолированных жил скручены в сердечник вокруг центрального жгута.
4. Внутренняя оболочка (поясная изоляция) — из безгалогенной полимерной композиции, заполняющей междужильное пространство.
5. Экран — сплошной электростатический экран из медных лент или фольги с перекрытием для защиты от внешних электромагнитных полей.
6. Наружная оболочка — защитный слой из полимерной композиции пониженной горючести, не содержащей галогенов.

Основные технические характеристики

Область применения

• Объекты с повышенными требованиями к пожарной безопасности и плотным пребыванием людей (торговые комплексы, бизнес-центры, гостиницы, учебные и медицинские учреждения).
• Центры обработки данных, серверные помещения, телекоммуникационные узлы и объекты с чувствительной микропроцессорной техникой.
• Промышленные предприятия, складские комплексы и кабельные сооружения, где требуется защита цепей от взаимных электромагнитных наводок.
• Системы электроснабжения метрополитена, вокзалов и аэропортов при стационарной прокладке внутри помещений и кабельных каналов.
