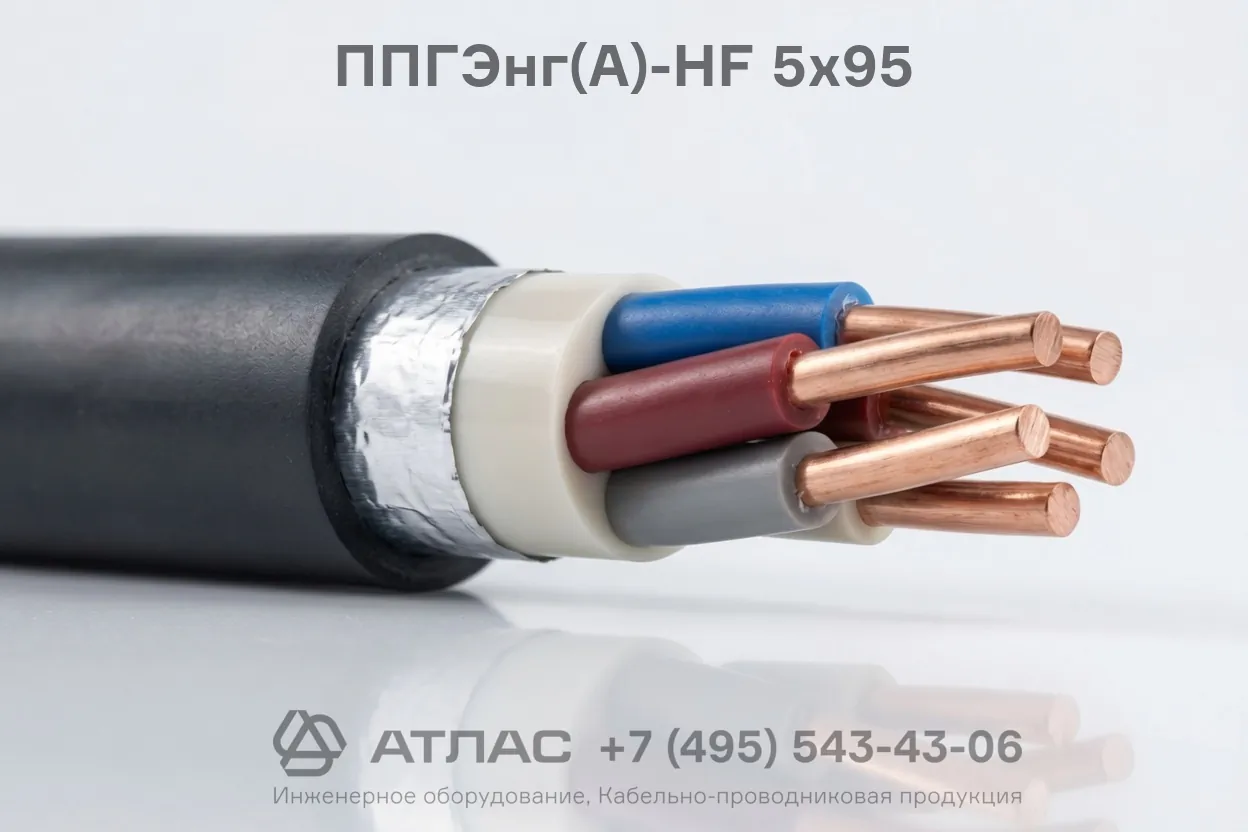

ППГЭнг(А)-HF 5х95 силовой медный экранированный безгалогенный кабель 1 кВ

Кабель ППГЭнг(А)-HF 5х95 силовой — это экранированный кабель с медными токопроводящими жилами в изоляции и оболочке из полимерных композиций, не содержащих галогенов. Изделие характеризуется повышенной пожарной безопасностью: не распространяет горение при групповой прокладке по категории А, не выделяет коррозионно-активных газов и токсичных летучих соединений при тлении и горении, а наличие экрана обеспечивает эффективную электромагнитную совместимость и снижение уровня взаимных помех.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, область применения и технические характеристики изделия.

Подробная расшифровка маркировки

Маркировка ППГЭнг(А)-HF 5х95 содержит полную информацию о конструктивном исполнении и пожарной безопасности кабеля:

• П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов;
• П — наружная защитная оболочка выполнена из безгалогенной полимерной композиции;
• Г — «голый», отсутствие бронепокрова поверх оболочки;
• Э — наличие экрана для защиты от электромагнитных помех;
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• HF — Halogen Free, не содержит галогенов, отличается минимальным дымо- и газовыделением при тлении;
• 5 — количество токопроводящих жил;
• 95 — номинальное сечение каждой жилы в квадратных миллиметрах.

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, сечением 95 мм²;
2. Изоляция — из полимерной композиции, не содержащей галогенов, с цветовой или цифровой маркировкой жил;
3. Скрутка — изолированные жилы скручены в сердечник;
4. Внутренняя оболочка (поясная изоляция) — из безгалогенной полимерной композиции для заполнения промежутков между жилами;
5. Электромагнитный экран — обмотка медными лентами либо повив из медных проволок с медной лентой;
6. Разделительный слой — полимерная лента;
7. Наружная защитная оболочка — из полимерной композиции, не содержащей галогенов.

Основные технические характеристики

Область применения

• Питание и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ;
• Прокладка в зданиях и сооружениях с массовым пребыванием людей: торговые центры, офисные комплексы, больницы, школы, аэропорты и вокзалы;
• Монтаж в кабельных сооружениях, коллекторах и помещениях при необходимости обеспечения электромагнитной совместимости цепей;
• Объекты с повышенными требованиями к пожарной безопасности, защите электронного оборудования и вычислительной техники от коррозионных газов.
