ППГнг(А)-FRHF 1х10 медный огнестойкий безгалогенный на номинальное напряжение 0.66 кВ кабель силовой
Кабель ППГнг(А)-FRHF 1х10 силовой — это современный огнестойкий кабель с медной жилой, изоляцией и наружной оболочкой из безгалогенных полимерных композиций. Изделие разработано для сохранения работоспособности цепей питания при прямом воздействии пламени в течение не менее 180 минут, не выделяет коррозионно-активных газообразных веществ при горении и тлении, а также не распространяет горение при групповой прокладке по высшей категории пожарной безопасности А.
Ниже представлена детальная расшифровка маркировки, послойная конструкция, перечень технических характеристик и регламентированная область применения изделия.
Подробная расшифровка маркировки
Обозначение марки ППГнг(А)-FRHF 1х10 содержит полную информацию о конструктивном исполнении и пожарной безопасности изделия:
- П — изоляция проводника изготовлена из полимерной композиции, не содержащей галогенов;
- П — наружная защитная оболочка выполнена из безгалогенной полимерной композиции;
- Г — отсутствие защитного бронированного покрова («голый» кабель);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- FR — огнестойкое исполнение (Fire Resistance) за счет наличия слюдосодержащего термического барьера;
- HF — отсутствие галогенов (Halogen Free), минимальное выделение дыма и отсутствие токсичных газов при тлении;
- 1 — одна токопроводящая жила;
- 10 — номинальное сечение токопроводящей жилы составляет 10 мм².

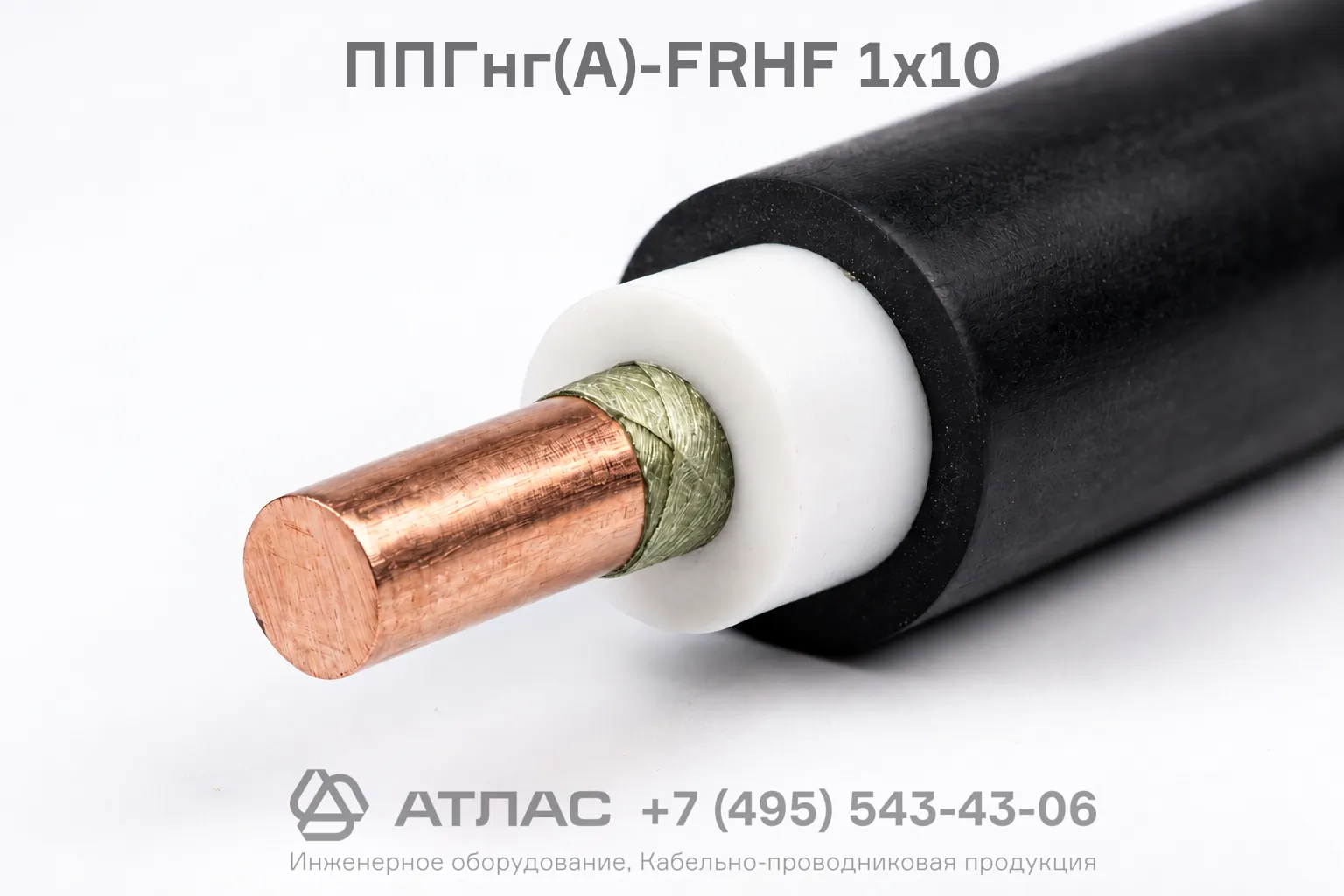

Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой формы, номинальным сечением 10 мм².
- Термический барьер — обмотка из двух слюдосодержащих лент, предотвращающая короткое замыкание при выгорании полимеров в открытом огне.
- Изоляция — полимерная композиция, не содержащая галогенов.
- Внутреннее заполнение — безгалогенный полимерный компаунд, заполняющий промежутки и придающий кабелю круглую форму.
- Внешняя оболочка — прочный компаунд из безгалогенной полимерной композиции пониженной горючести.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ при частоте 50 Гц |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жилы при коротком замыкании | +160 °C |
| Время сохранения работоспособности в условиях пожара | не менее 180 минут |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Наружный диаметр (расчетный) | 8,5 мм |
| Масса кабеля (не более) | 250 кг/км |
| Срок службы | не менее 10 лет |
Область применения
Кабель ППГнг(А)-FRHF 1х10 используется для передачи электроэнергии в стационарных установках систем, которые обязаны сохранять работоспособность во время пожара:
- Системы противопожарной защиты, включая пожарную сигнализацию, автоматическое пожаротушение и противодымную вентиляцию;
- Системы аварийного освещения, эвакуации людей и аварийного питания лифтов;
- Электропроводка операционных и реанимационных отделений больниц, родильных домов и медицинских комплексов;
- Здания и сооружения с массовым скоплением людей: торговые центры, высотные офисные комплексы, гостиницы, вокзалы и аэропорты;
- Объекты с высокой концентрацией компьютерной, серверной и микропроцессорной аппаратуры.
