ППГнг(А)-FRHF 1х16 медный огнестойкий безгалогенный одножильный сечением 16 мм2 кабель силовой
283.37 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
220
Температура монтажа °C
:
-15...+50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50...+50
Описание
Кабель ППГнг(А)-FRHF 1х16 предназначен для передачи и распределения электроэнергии в стационарных установках и системах пожарной безопасности. Изделие не распространяет горение и сохраняет работоспособность при пожаре.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
220
Температура монтажа °C
-15...+50
Допустимая температура окружающей среды при эксплуатации, °C
-50...+50
Материал жилы
медь
Материал изоляции
полимерная композиция
Материал оболочки
полимерная композиция
Наружный диаметр, мм
10.3
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
10
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Время работы в открытом огне
180 мин
Категория пожарной опасности
А
Безгалогенный
да
Кабель ППГнг(А)-FRHF 1х16 силовой — это современное кабельное изделие с медной токопроводящей жилой, предназначенное для передачи и распределения электроэнергии в цепях, требующих повышенной надежности. Изделие сочетает свойства высокой огнестойкости с сохранением работоспособности в условиях открытого огня не менее 180 минут, а также полное отсутствие галогенов в продуктах горения и тления, что предотвращает выделение токсичных и коррозионно-активных газов.
Ниже представлена детальная техническая расшифровка маркировки, послойное описание конструкции, эксплуатационные характеристики и рекомендуемые области монтажа кабеля.
Подробная расшифровка маркировки
Обозначение кабеля содержит исчерпывающую информацию о его конструктивных особенностях и свойствах пожарной безопасности:
- П — изоляция выполнена из полимерной композиции, не содержащей галогенов
- П — наружная оболочка изготовлена из полимерной композиции без содержания галогенов
- Г — отсутствие защитного бронированного покрова («голый»)
- нг(А) — не распространяет горение при групповой прокладке по категории А
- FR — огнестойкое исполнение (Fire Resistance) благодаря термическому барьеру из слюдосодержащих лент
- HF — не содержит галогенов (Halogen Free), минимальное коррозионное воздействие продуктов горения
- 1 — одна токопроводящая жила
- 16 — номинальное сечение жилы 16 мм²

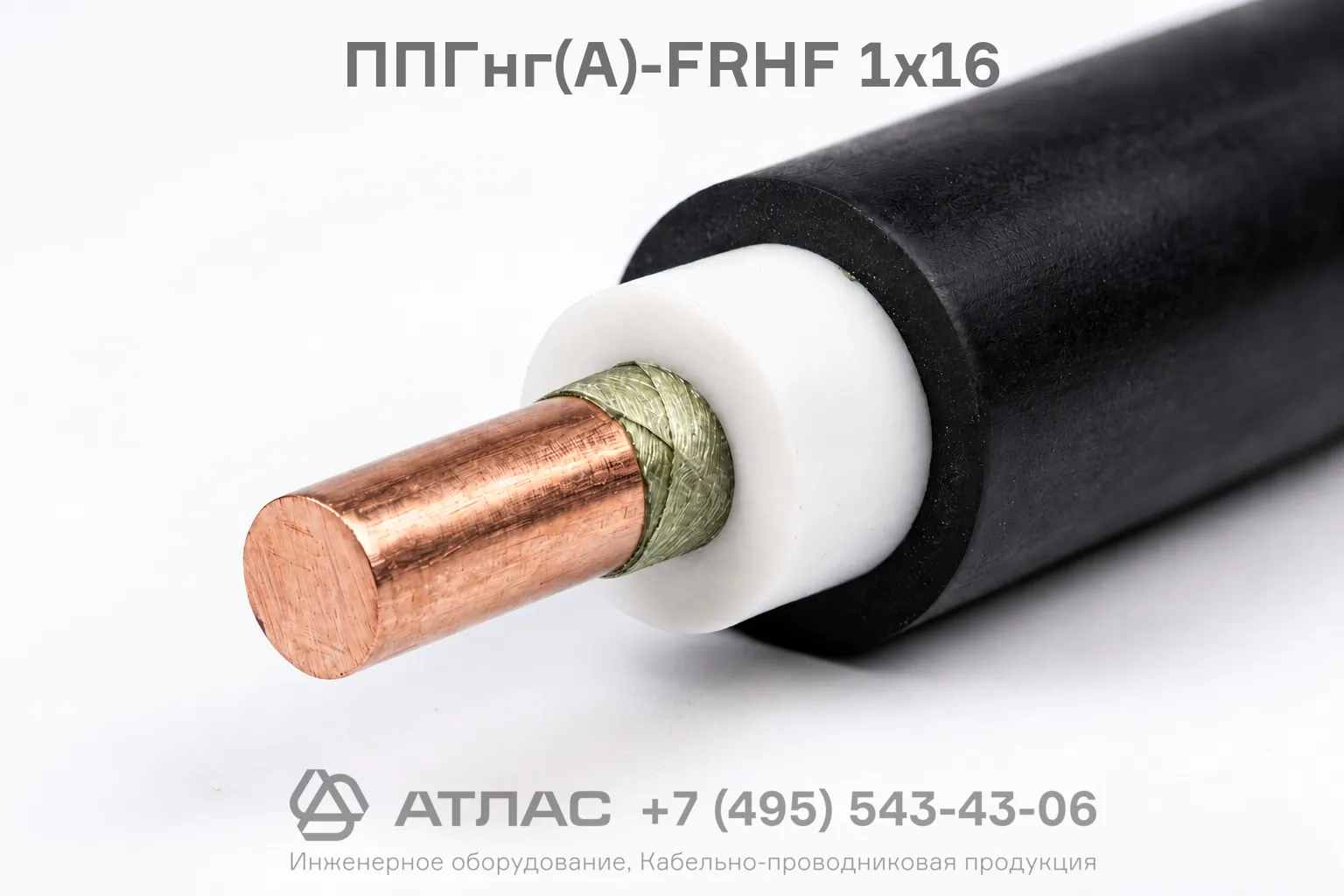

Конструкция кабеля
- Токопроводящая жила — медная однопроволочная или многопроволочная жила круглой формы сечением 16 мм²
- Термический барьер — обмотка из двух слюдосодержащих лент, предотвращающая короткое замыкание при выгорании полимеров
- Изоляция — безгалогенная полимерная композиция высокой электрической прочности
- Наружная оболочка — защитный слой из безгалогенной полимерной композиции, устойчивой к внешним воздействиям
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без предварительного подогрева | не ниже -15 °C |
| Предельная температура нагрева жилы при эксплуатации | +70 °C |
| Предел огнестойкости в условиях воздействия пламени | не менее 180 минут |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Наружный диаметр (справочно) | 10,3 мм |
| Расчетная масса кабеля | 220 кг/км |
| Срок службы | 10 лет |
Область применения
- Системы противопожарной защиты: автоматическое пожаротушение, дымоудаление, оповещение и пожарная сигнализация
- Аварийное освещение и системы вентиляции путей эвакуации при пожаре
- Многофункциональные общественные комплексы, высотные здания и объекты с массовым пребыванием людей
- Операционные блоки медицинских учреждений, серверные помещения и центры обработки данных
