ППГнг(А)-FRHF 1х25 кабель силовой огнестойкий безгалогенный медный 0,66 кВ для систем безопасности
Кабель ППГнг(А)-FRHF 1х25 силовой — это огнестойкое кабельное изделие с медной токопроводящей жилой, предназначенное для передачи и распределения электроэнергии в цепях, к которым предъявляются повышенные требования пожарной безопасности. Конструкция кабеля обеспечивает сохранение работоспособности электрических цепей при прямом воздействии открытого пламени не менее 180 минут, не распространяет горение при групповой прокладке по категории А и не выделяет коррозионно-активных газообразных продуктов и галогенов при тлении и горении.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и рекомендованная область применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки ППГнг(А)-FRHF 1х25 содержит исчерпывающую информацию о материалах, защитных свойствах и сечении изделия:
- П — изоляция проводника выполнена из безгалогенной полимерной композиции;
- П — наружная защитная оболочка изготовлена из полимерной композиции, не содержащей галогенов;
- Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки;
- нг(А) — не распространяет горение при групповой прокладке по высшей категории пожарной безопасности А;
- FR — огнестойкость (Fire Resistance), наличие огнестойкого термического барьера из слюдосодержащих лент вокруг жилы;
- HF — отсутствие галогенов (Halogen Free), минимальное выделение дыма и отсутствие токсичных газов при горении;
- 1 — количество токопроводящих жил;
- 25 — номинальное сечение токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).

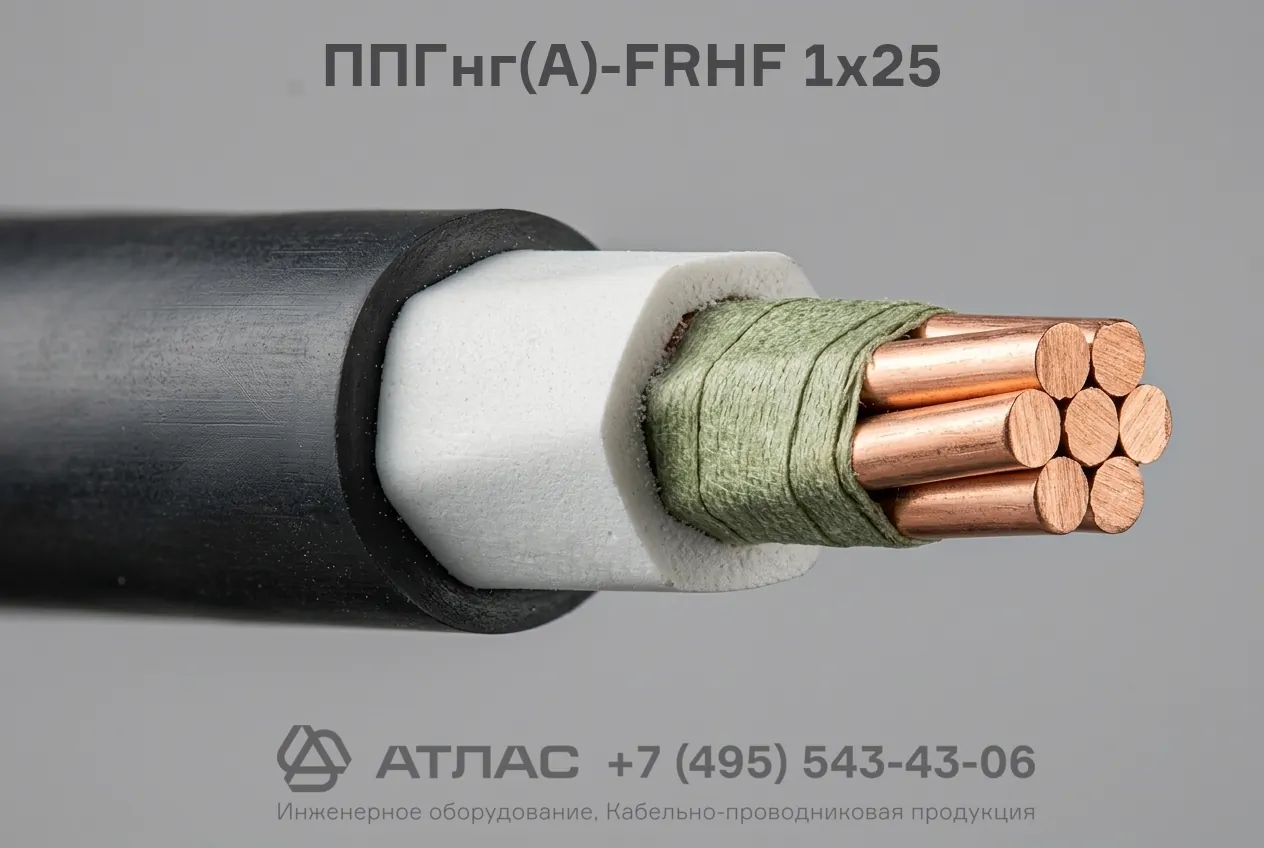

Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой формы, соответствующая ГОСТ 22483.
- Огнестойкий барьер — обмотка жилы двумя слюдосодержащими лентами с перекрытием, обеспечивающая целостность изоляции в условиях пожара.
- Изоляция — слой из полимерной композиции, не содержащей галогенов, наложенный поверх термического барьера.
- Наружная оболочка — сплошной защитный слой из безгалогенного полимерного компаунда с низким дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Диапазон температур при эксплуатации | от -50 °С до +50 °С |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °С |
| Огнестойкость (сохранение работоспособности в огне) | не менее 180 минут |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Расчётный наружный диаметр | 11,4 мм |
| Расчётная масса (вес) | 335 кг/км |
| Срок службы | 10 лет |
Область применения
Кабель предназначен для стационарной прокладки в зданиях и сооружениях с повышенными требованиями к пожарной безопасности:
- Системы противопожарной защиты: пожарная сигнализация, системы оповещения и управления эвакуацией (СОУЭ), автоматическое пожаротушение, дымоудаление.
- Цепи аварийного освещения, питания лифтов для транспортировки пожарных подразделений и вентиляционных установок.
- Операционные блоки медицинских учреждений, реанимационные отделения и помещения больниц.
- Здания с массовым пребыванием людей: торгово-развлекательные комплексы, офисные центры, спортивные сооружения, станции метрополитена.
- Помещения, оснащённые микропроцессорной, вычислительной и серверной техникой, где недопустимо выделение коррозионно-активных газов.
