ППГнг(А)-FRHF 1х50 медный огнестойкий безгалогенный силовой кабель на напряжение 0,66 кВ

Кабель ППГнг(А)-FRHF 1х50 силовой — это огнестойкая кабельно-проводниковая продукция с медной жилой и изоляцией из безгалогенных полимерных композиций. Изделие предназначено для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Ключевыми свойствами кабеля являются сохранение работоспособности в условиях воздействия открытого пламени не менее 180 минут, отсутствие выделения коррозионно-активных газов при горении и тлении, а также минимальный уровень оптической плотности дыма.

Ниже представлена подробная техническая информация, расшифровка маркировки, особенности конструкции, нормативные параметры и рекомендованные сферы применения кабеля ППГнг(А)-FRHF 1х50.

Подробная расшифровка маркировки

Обозначение марки ППГнг(А)-FRHF 1х50 содержит исчерпывающие данные о материалах конструкции, пожарной безопасности и геометрических размерах изделия:

• П — изоляция токопроводящей жилы выполнена из полимерной композиции, не содержащей галогенов
• П — наружная защитная оболочка изготовлена из полимерной композиции без содержания галогенов
• Г — отсутствие защитных бронированных покровов в конструкции (голый кабель)
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А
• FR — огнестойкое исполнение (Fire Resistance), обеспечиваемое термическим барьером из слюдосодержащих лент поверх медной жилы
• HF — отсутствие коррозионно-активных газообразных продуктов при горении и тлении за счет применения безгалогенных полимеров (Halogen Free)
• 1 — одна токопроводящая жила
• 50 — номинальное сечение токопроводящей жилы составляет 50 мм²

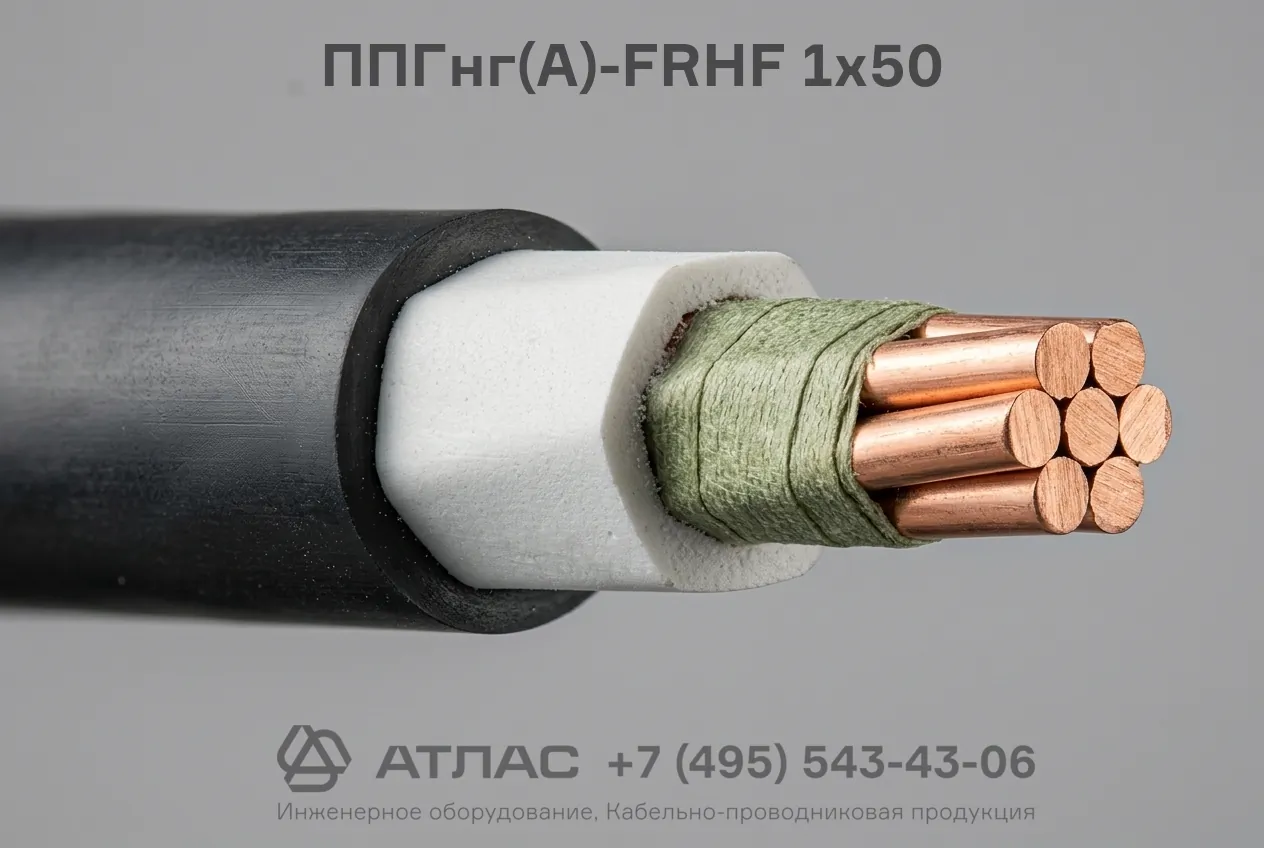

Конструкция кабеля

1. Токопроводящая жила — круглая медная жила номинальным сечением 50 мм², однопроволочная или многопроволочная, 1 или 2 класса гибкости по ГОСТ 22483.
2. Огнестойкий термический барьер — обмотка медной жилы двумя слюдосодержащими лентами с перекрытием, сохраняющая целостность цепи при воздействии открытого огня.
3. Изоляция — слой из полимерной композиции, не содержащей галогенов, наложенный поверх термического барьера.
4. Наружная оболочка — защитный покров из безгалогенной полимерной композиции пониженной горючести, защищающий кабель от внешних климатических и механических воздействий.

Основные технические характеристики

Область применения

• Системы противопожарной защиты, пожарная сигнализация, системы оповещения и управления эвакуацией людей (СОУЭ).
• Цепи аварийного освещения, питания насосов пожаротушения, систем дымоудаления и вентиляции путей эвакуации.
• Электроустановки операционных блоков, палат интенсивной терапии и реанимационных отделений больниц.
• Объекты с массовым пребыванием людей: торгово-развлекательные комплексы, офисные центры, гостиницы, высотные административные и жилые здания.
• Центры обработки данных, серверные и диспетчерские узлы связи, оснащенные микропроцессорной техникой.
