ППГнг(А)-FRHF 3х25 кабель силовой огнестойкий безгалогенный медный 0.66 кВ

Кабель ППГнг(А)-FRHF 3х25 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Главными эксплуатационными свойствами данной марки являются высокая огнестойкость с сохранением работоспособности в условиях открытого пламени не менее 180 минут, отсутствие коррозионно-активных газообразных веществ при горении и тлении за счет применения безгалогенных полимеров, а также нераспространение горения при групповой прокладке по высшей категории пожарной опасности А.

Ниже представлена детальная расшифровка маркировки, конструктивное исполнение, нормативные технические параметры и область применения изделия.

Подробная расшифровка маркировки

Маркировка ППГнг(А)-FRHF 3х25 содержит полную информацию о ключевых конструктивных элементах и характеристиках пожарной безопасности:

• П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов;
• П — наружная защитная оболочка изготовлена из безгалогенной полимерной композиции;
• Г — отсутствие отдельного защитного покрова поверх оболочки (без металлической брони, «голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкое исполнение (Fire Resistance), обеспечивающее непрерывную работу линии при пожаре благодаря термическому барьеру из слюдосодержащих лент;
• HF — не содержит галогенов (Halogen Free), характеризуется минимальным выделением дыма, отсутствием токсичных и коррозионно-активных галогеноводородных кислот при воздействии пламени;
• 3 — количество медных токопроводящих жил;
• 25 — номинальное сечение каждой токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).

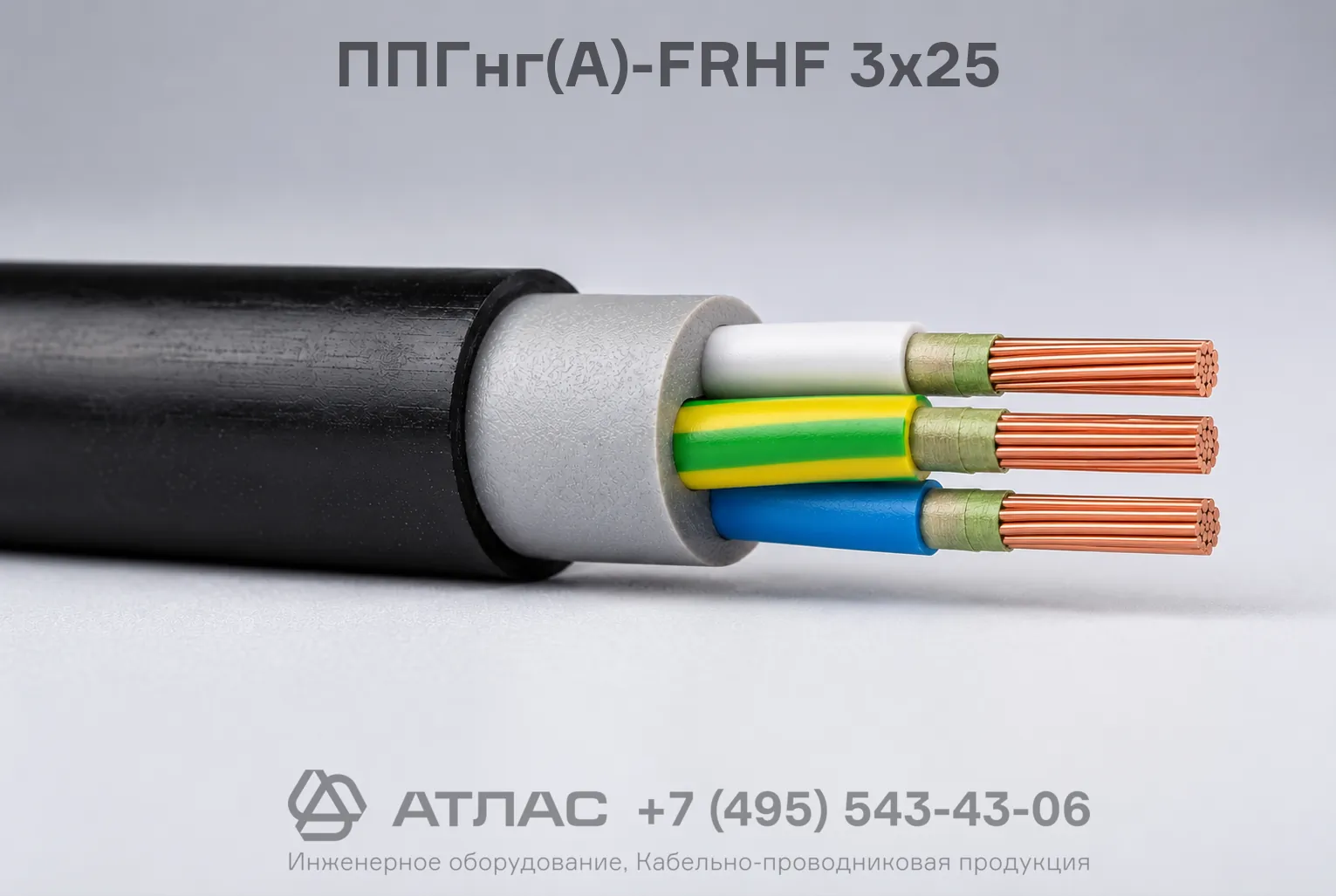

Конструкция кабеля

1. Токопроводящие жилы — медные, круглой формы, однопроволочные или многопроволочные, сечением 25 мм².
2. Термический барьер — обмотка каждой медной жилы двумя слюдосодержащими лентами с перекрытием, сохраняющая изоляционные свойства при разрушении полимеров огнем.
3. Изоляция жил — слой из полимерной композиции, не содержащей галогенов, с индивидуальной цветовой кодировкой для удобства монтажа.
4. Скрутка — изолированные жилы скручены в сердечник с заполнением межжильного пространства полимерным составом.
5. Внутренняя оболочка — безгалогенный полимерный слой, наложенный поверх скрутки для придания кабелю круглой формы.
6. Наружная оболочка — прочный защитный слой из безгалогенной полимерной композиции пониженной пожароопасности.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматические установки пожаротушения, системы дымоудаления, подпора воздуха и пожарной сигнализации.
• Цепи аварийного освещения, системы эвакуации, электроснабжение насосов пожаротушения и медицинского оборудования в операционных блоках больниц.
• Объекты с массовым скоплением людей: торговые и многофункциональные комплексы, спортивные арены, административные здания, гостиницы, вокзалы и аэропорты.
• Здания, оснащенные дорогостоящей микропроцессорной, компьютерной аппаратурой и телекоммуникационными центрами, чувствительными к воздействию коррозионных газов.
