ППГнг(А)-FRHF 5х70 силовой медный огнестойкий безгалогенный кабель на номинальное напряжение 1 кВ

Кабель ППГнг(А)-FRHF 5х70 силовой огнестойкий безгалогенный предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие содержит пять медных жил сечением 70 мм² с термическим барьером из слюдосодержащих лент, изоляцией и наружной оболочкой из полимерных композиций, не содержащих галогенов. Кабель сохраняет работоспособность в условиях пожара не менее 180 минут, отличается низким дымовыделением и отсутствием коррозионно-активных газов при горении и тлении.

Ниже представлена подробная расшифровка маркировки, послойная конструкция, нормативные технические параметры и типовые области применения кабеля.

Подробная расшифровка маркировки

Маркировка ППГнг(А)-FRHF 5х70 расшифровывается следующим образом:

• П — изоляция жил изготовлена из полимерной композиции, не содержащей галогенов;
• П — внешняя защитная оболочка выполнена из безгалогенной полимерной композиции;
• Г — отсутствие защитных бронированных покровов («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• FR — огнестойкий (Fire Resistance), наличие огнестойкого барьера из слюдосодержащих лент;
• HF — не содержит галогенов (Halogen Free), минимальное выделение дыма и коррозионных газов;
• 5 — количество токопроводящих жил;
• 70 — номинальное сечение жилы в квадратных миллиметрах.

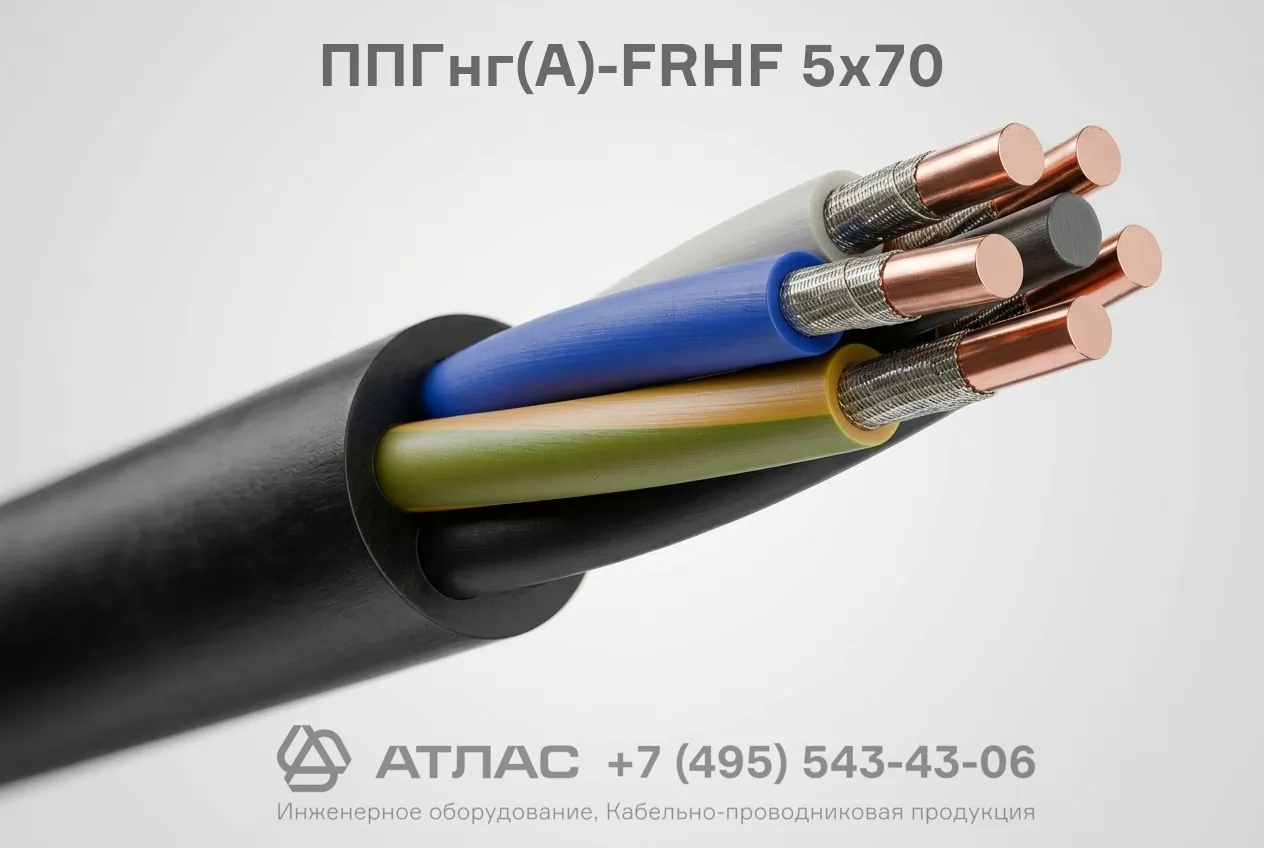

Конструкция кабеля

1. Токопроводящие жилы — круглые медные жилы сечением 70 мм² 1 или 2 класса гибкости по ГОСТ 22483-2021.
2. Термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием для устойчивости к открытому огню.
3. Изоляция — слой из полимерной композиции, не содержащей галогенов, с цветовой маркировкой.
4. Скрутка и заполнение — изолированные жилы скручены в сердечник с заполнением промежутков безгалогенным составом.
5. Внутренняя оболочка — поясной слой из безгалогенной полимерной композиции.
6. Внешняя оболочка — защитный полимерный слой пониженной пожарной опасности без содержания галогенов.

Основные технические характеристики

Область применения

• Питание электроприемников систем противопожарной защиты: автоматического пожаротушения, сигнализации, дымоудаления и эвакуации.
• Аварийное электроснабжение операционных отделений и реанимационных блоков больниц.
• Электропроводка в зданиях с массовым пребыванием людей, включая торгово-развлекательные комплексы и вокзалы.
• Питание вычислительных центров, серверных и объектов с микропроцессорной аппаратурой, чувствительной к коррозионным газам.
