ППГнг(А)-HF 1х10 0.66 кВ одножильный медный не распространяющий горение безгалогенный кабель силовой
Кабель ППГнг(А)-HF 1х10 силовой представляет собой кабельное изделие с медной токопроводящей жилой в изоляции и защитной оболочке из полимерных композиций, не содержащих галогенов. Изделие характеризуется повышенной пожарной безопасностью: оно не распространяет горение при групповой прокладке по категории А, не выделяет коррозионно-активных газов и отличается минимальным уровнем дымообразования при тлении и воздействии пламени.
Ниже представлена техническая информация о конструкции, маркировке, эксплуатационных параметрах и рекомендованных условиях монтажа данного силового кабеля.
Подробная расшифровка маркировки
Обозначение ППГнг(А)-HF 1х10 содержит сведения о материалах конструкции, типе пожарного исполнения и геометрических параметрах изделия:
- П — изоляция токопроводящей жилы изготовлена из безгалогенной полимерной композиции
- П — защитная наружная оболочка выполнена из полимерной композиции, не содержащей галогенов
- Г — отсутствие наружного защитного покрова (без брони)
- нг(А) — не распространяет горение при групповой прокладке по категории А
- HF — Halogen Free: в составе полимеров отсутствуют галогенные соединения, снижено дымовыделение и исключено выделение коррозионно-активных газообразных веществ при горении
- 1 — количество токопроводящих жил
- 10 — номинальное сечение жилы, выраженное в квадратных миллиметрах (мм²)

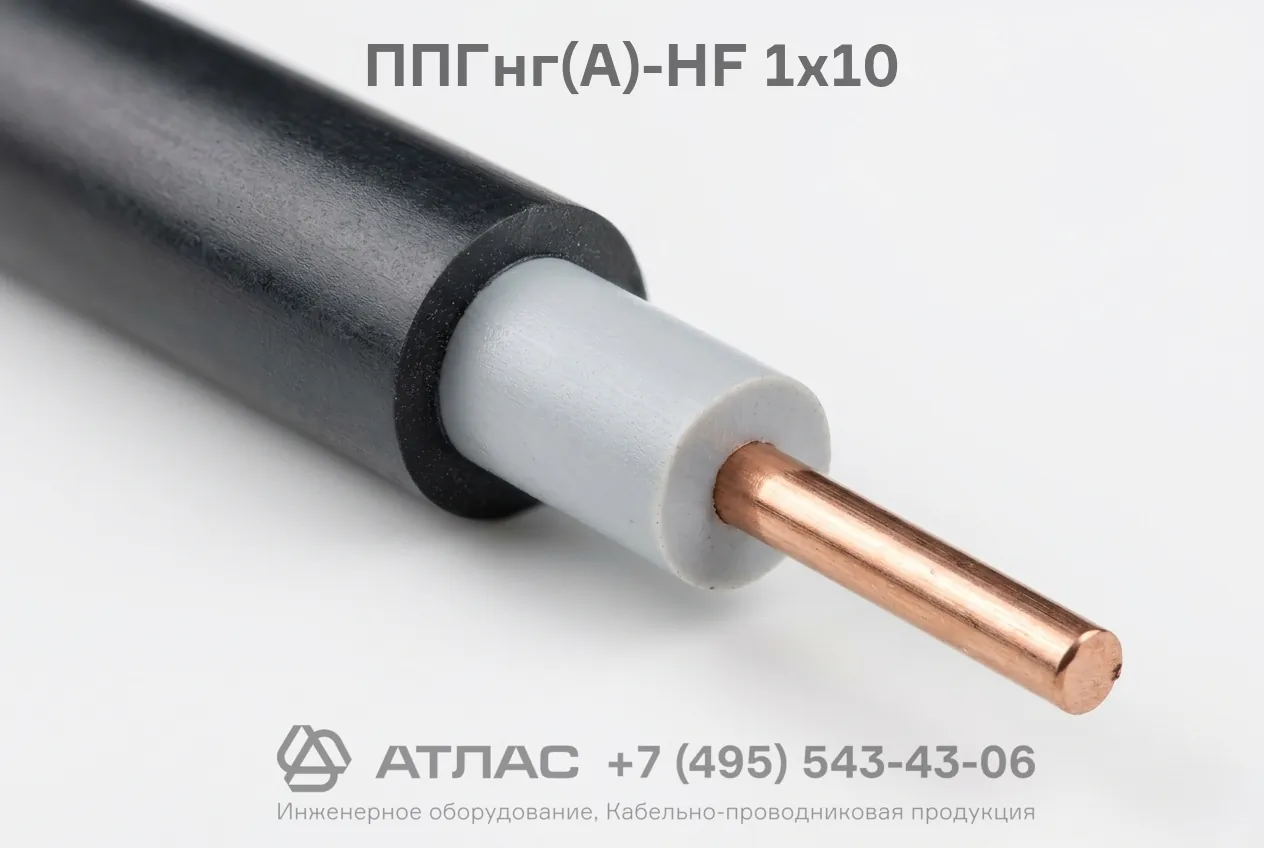

Конструкция кабеля
- Токопроводящая жила — медная однопроволочная или многопроволочная круглой формы номинальным сечением 10 мм², соответствующая требованиям ГОСТ 22483.
- Изоляция — сплошной слой из термопластичной полимерной композиции, не содержащей галогенов, с высокими диэлектрическими свойствами.
- Наружная оболочка — экструдированный герметичный слой из безгалогенной полимерной композиции, обеспечивающий защиту от механических и атмосферных воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 0,66 кВ |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Допустимая температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Максимальная длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура жилы при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Расчётный наружный диаметр (справочно) | 8,5 мм |
| Масса кабеля ориентировочная (справочно) | 163 кг/км |
| Срок службы | не менее 10 лет |
Область применения
Силовой кабель предназначен для передачи и распределения электрической энергии в стационарных установках электроснабжения. Благодаря отсутствию галогенов и пониженному дымовыделению изделие рекомендовано к применению на следующих типах объектов:
- Административные, торговые и деловые центры с массовым пребыванием людей
- Детские дошкольные, образовательные и социальные учреждения
- Медицинские центры, стационары и больничные комплексы
- Объекты инфраструктуры метрополитена и вокзальные терминалы
- Здания с высокой концентрацией серверного, микропроцессорного и коммуникационного оборудования
