ППГнг(А)-HF 1х16 0.66 кВ силовой медный безгалогенный кабель для групповой стационарной прокладки
Кабель ППГнг(А)-HF 1х16 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ номинальной частотой 50 Гц. Изделие состоит из медной токопроводящей жилы, изоляции и наружной защитной оболочки из безгалогенных полимерных композиций. Ключевыми эксплуатационными преимуществами кабеля являются нераспространение горения при групповой прокладке по высшей категории А, крайне низкое дымовыделение и отсутствие коррозионно-активных газообразных продуктов при тлении и горении, что исключает выход из строя микропроцессорной техники и обеспечивает безопасность людей при эвакуации.
Ниже представлена детальная техническая расшифровка маркировки, конструктивное строение кабельного изделия, его нормативные параметры и основные сферы практического применения.
Подробная расшифровка маркировки
Обозначение марки ППГнг(А)-HF 1х16 отражает конструктивное исполнение, тип полимерных материалов и характеристики пожарной безопасности:
- П — изоляция проводника изготовлена из полимерной композиции, не содержащей галогенов
- П — наружная защитная оболочка выполнена из полимерной композиции, не содержащей галогенов
- Г — отсутствие бронированного покрова («голый»), кабель не предназначен для участков с растягивающими и сдавливающими механическими воздействиями
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
- HF — Halogen Free, отсутствие в составе галогенов (хлора, брома, фтора), предотвращающее выделение токсичных и химически агрессивных газов при термическом воздействии
- 1 — количество токопроводящих жил
- 16 — номинальное сечение токопроводящей жилы в квадратных миллиметрах

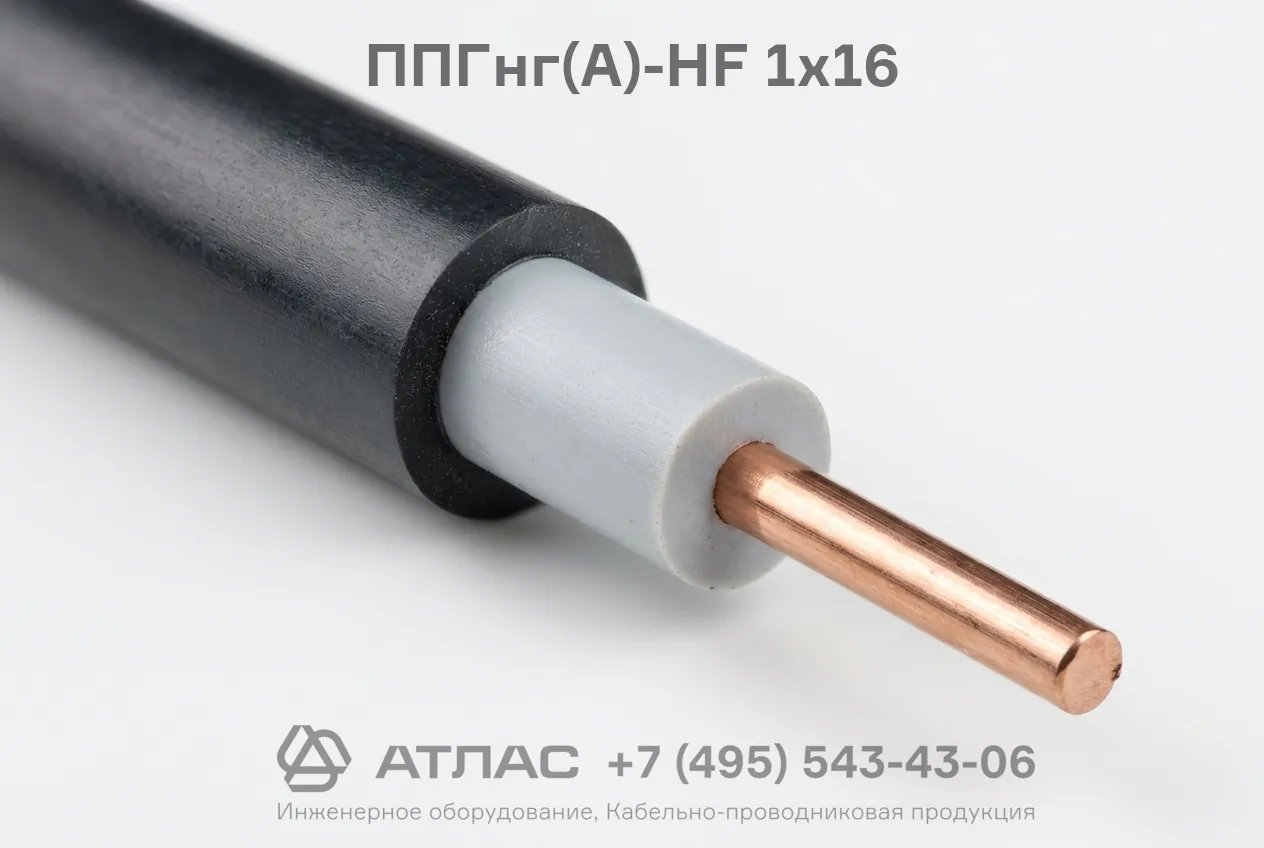

Конструкция кабеля
- Токопроводящая жила — медная однопроволочная или многопроволочная, круглой формы, номинальным сечением 16 мм², соответствующая требованиям ГОСТ 22483.
- Изоляция — сплошной слой из полимерной композиции, не содержащей галогенов, с высокими диэлектрическими свойствами.
- Наружная оболочка — экструдированный слой из безгалогенной полимерной композиции пониженной горючести, обеспечивающий защиту жилы и изоляции от внешних воздействий среды.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (50 Гц) |
| Количество и номинальное сечение жил | 1х16 мм² |
| Материал токопроводящей жилы | Медь |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Наружный диаметр (справочно) | 10,3 мм |
| Расчетная масса кабеля | не более 214 кг/км |
| Категория пожарной опасности | ПРГП 1б (категория А) |
| Срок службы | 10 лет |
Область применения
- Групповая стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и электроустановках.
- Объекты с массовым пребыванием людей: торговые центры, концертные залы, больницы, школы, административные высотные здания.
- Помещения, оснащенные чувствительным микропроцессорным, компьютерным и телекоммуникационным оборудованием, центры обработки данных.
- Внутренние электрические распределительные сети низкого напряжения, где недопустимо выделение галогеноводородных кислот при пожаре.
