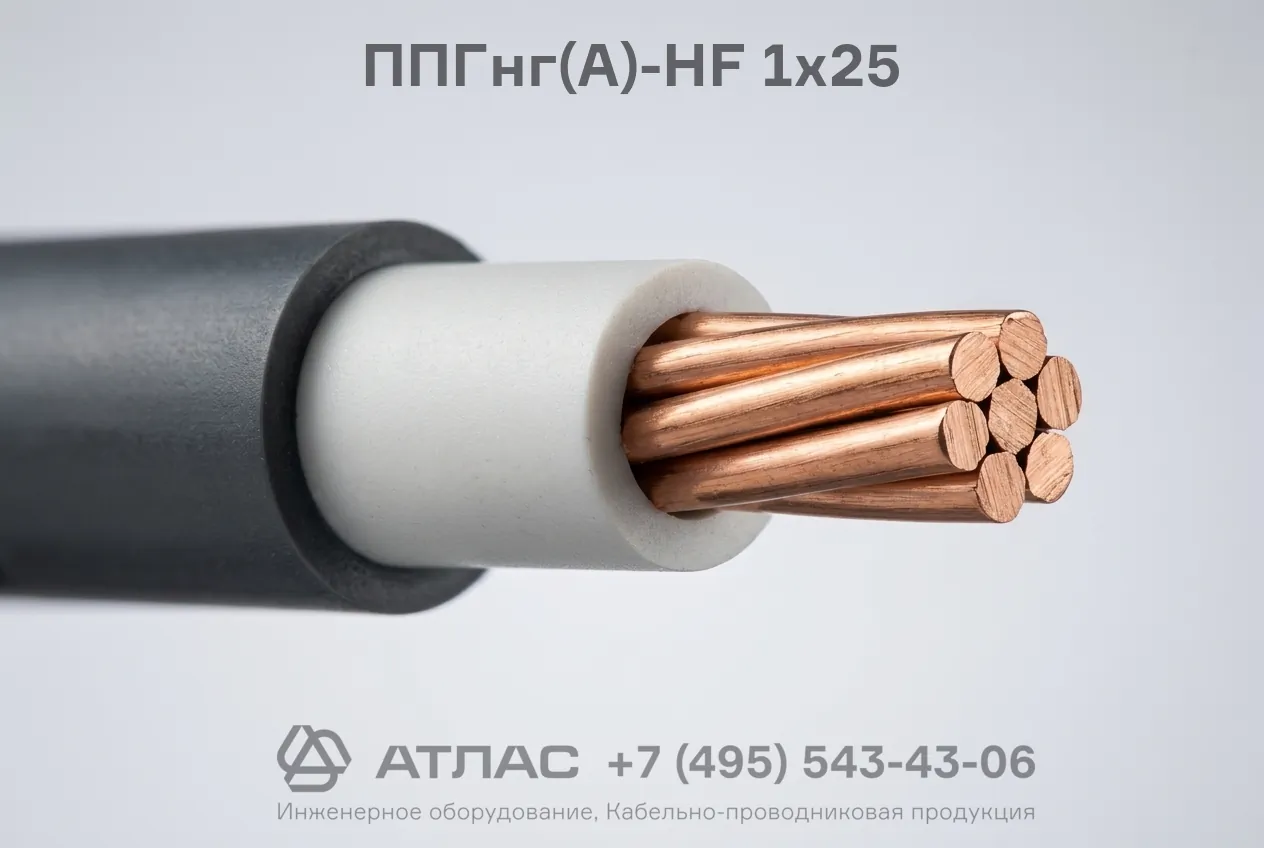

ППГнг(А)-HF 1х25 силовой медный кабель безгалогенный 0,66 кВ
Кабель ППГнг(А)-HF 1х25 силовой безгалогенный предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено медной токопроводящей жилой сечением 25 мм² в изоляции и оболочке из полимерных композиций, не содержащих галогенов. Кабель характеризуется повышенной пожарной безопасностью: он не распространяет горение при групповой прокладке по категории А, отличается крайне низким дымовыделением и отсутствием коррозионно-активных газообразных продуктов при тлении и горении.
Ниже представлена расшифровка маркировки, конструктивные элементы, эксплуатационные характеристики и рекомендованные области прокладки кабеля ППГнг(А)-HF 1х25.
Подробная расшифровка маркировки
Обозначение кабеля ППГнг(А)-HF 1х25 содержит информацию о его материалах, конструкции и пожарной безопасности:
- П — изоляция токопроводящей жилы выполнена из полимерной композиции, не содержащей галогенов;
- П — внешняя защитная оболочка изготовлена из полимерной композиции, не содержащей галогенов;
- Г — «голый», отсутствие защитных бронированных покровов поверх оболочки;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- HF — Halogen Free, отсутствие галогенов, низкая коррозионная активность газов при горении и тлении;
- 1 — одна токопроводящая жила;
- 25 — номинальное сечение жилы 25 мм².
Конструкция кабеля
- Токопроводящая медная жила сечением 25 мм² (однопроволочная или многопроволочная);
- Изоляция из безгалогенной полимерной композиции с отличительной цветовой маркировкой;
- Наружная защитная оболочка из полимерной композиции, не содержащей галогенов.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (50 Гц) |
| Диапазон рабочих температур эксплуатации | от -50 °С до +50 °С |
| Температура окружающей среды при монтаже | не ниже -15 °С (без предварительного подогрева) |
| Допустимый минимальный радиус изгиба | 10 наружных диаметров |
| Расчетный наружный диаметр | 11,4 мм |
| Расчетная масса (вес) | 345 кг/км |
| Срок службы | 30 лет (нормативный по ГОСТ 31996-2012) |
Область применения
- Электроустановки жилых, коммерческих и общественных зданий с массовым пребыванием людей (торговые центры, больницы, школы, вокзалы);
- Офисные и административные комплексы, оснащенные компьютерной техникой и микропроцессорными системами;
- Объекты метрополитена, аэропорты и инфраструктурные сооружения с повышенными требованиями к пожарной безопасности;
- Внутренние кабельные трассы в помещениях, кабельных эстакадах и каналах при отсутствии опасности механических повреждений.
