ППГнг(А)-HF 1х50 кабель силовой медный не распространяющий горение безгалогенный 0.66 кВ
Кабель ППГнг(А)-HF 1х50 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель оснащен медной токопроводящей жилой и изоляцией с наружной оболочкой из полимерных композиций, не содержащих галогенов. Ключевыми эксплуатационными свойствами изделия являются пожаробезопасность по категории А при групповой прокладке, пониженное дымо- и газовыделение, а также отсутствие коррозионно-активных газообразных продуктов при горении и тлении.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных особенностях и нормативных эксплуатационных характеристиках кабеля.
Подробная расшифровка маркировки
Обозначение марки ППГнг(А)-HF 1х50 расшифровывается следующим образом:
- П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов;
- П — наружная оболочка изготовлена из полимерной композиции, не содержащей галогенов;
- Г — отсутствие защитных покровов (кабель «голый», без брони);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- HF — Halogen Free, отсутствие галогенов (минимальное выделение токсичного дыма и коррозионно-активных газов при горении);
- 1 — одна токопроводящая жила;
- 50 — номинальное сечение жилы составляет 50 мм²;
- Отсутствие буквы «А» в начале — токопроводящая жила изготовлена из меди.

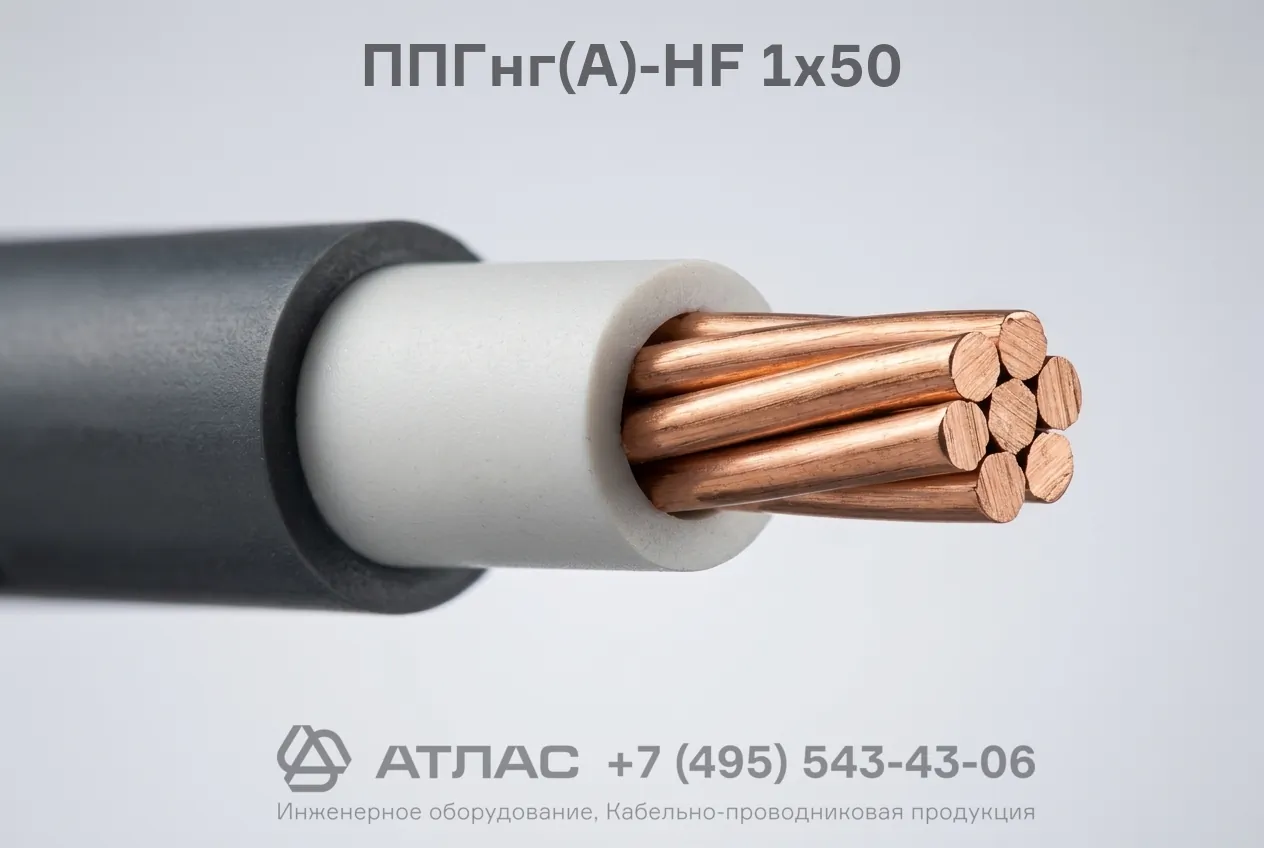

Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой формы номинальным сечением 50 мм².
- Изоляция — сплошной слой из полимерной композиции, не содержащей галогенов.
- Наружная защитная оболочка — слой из безгалогенной полимерной композиции с высокими защитными свойствами.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Количество и сечение жил | 1х50 мм² |
| Материал жилы | Медь |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без предварительного подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Расчетный наружный диаметр | 14,1 мм |
| Расчетная масса (вес) | 590 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
Кабель ППГнг(А)-HF 1х50 применяется для стационарной прокладки в сетях переменного тока на объектах с высокими требованиями к пожарной безопасности:
- здания с массовым скоплением людей (торгово-развлекательные комплексы, бизнес-центры, медицинские учреждения, учебные заведения);
- помещения, оснащенные чувствительной микропроцессорной, компьютерной и телекоммуникационной техникой, чувствительной к коррозионным газам;
- кабельные эстакады, закрытые каналы, лотки и короба при необходимости групповой прокладки без риска распространения горения;
- жилые и общественные здания, объекты инфраструктуры и промышленные предприятия.
