ППГнг(А)-HF 1х70 силовой медный кабель с изоляцией и оболочкой без галогенов на напряжение 1 кВ

Кабель ППГнг(А)-HF 1х70 силовой — это одножильный проводник с медной токопроводящей жилой сечением 70 мм², предназначенный для стационарной прокладки в сетях электроснабжения. Конструкция изделия характеризуется отсутствием галогенов в составе полимерной изоляции и внешней оболочки, пониженным дымо- и газовыделением при горении и тлении, а также нераспространением горения при групповой прокладке по категории А на номинальное переменное напряжение 1 кВ.

Ниже приведена подробная расшифровка маркировки, слои конструкции, нормативные технические параметры и область применения кабельного изделия.

Подробная расшифровка маркировки

Буквенно-цифровое обозначение кабеля ППГнг(А)-HF 1х70 расшифровывается в строгом соответствии с действующими стандартами:

• П — изоляция жил изготовлена из безгалогенной полимерной композиции
• П — защитная оболочка выполнена из полимерной композиции, не содержащей галогенов
• Г — отсутствие защитного бронированного покрова («голый»)
• нг(А) — показатель пожарной безопасности, подтверждающий нераспространение горения при групповой прокладке по категории А
• HF — не выделяет коррозионно-активных газообразных веществ при горении и тлении (Halogen Free)
• 1 — одна токопроводящая жила
• 70 — номинальное сечение токопроводящей жилы, выраженное в квадратных миллиметрах (мм²)

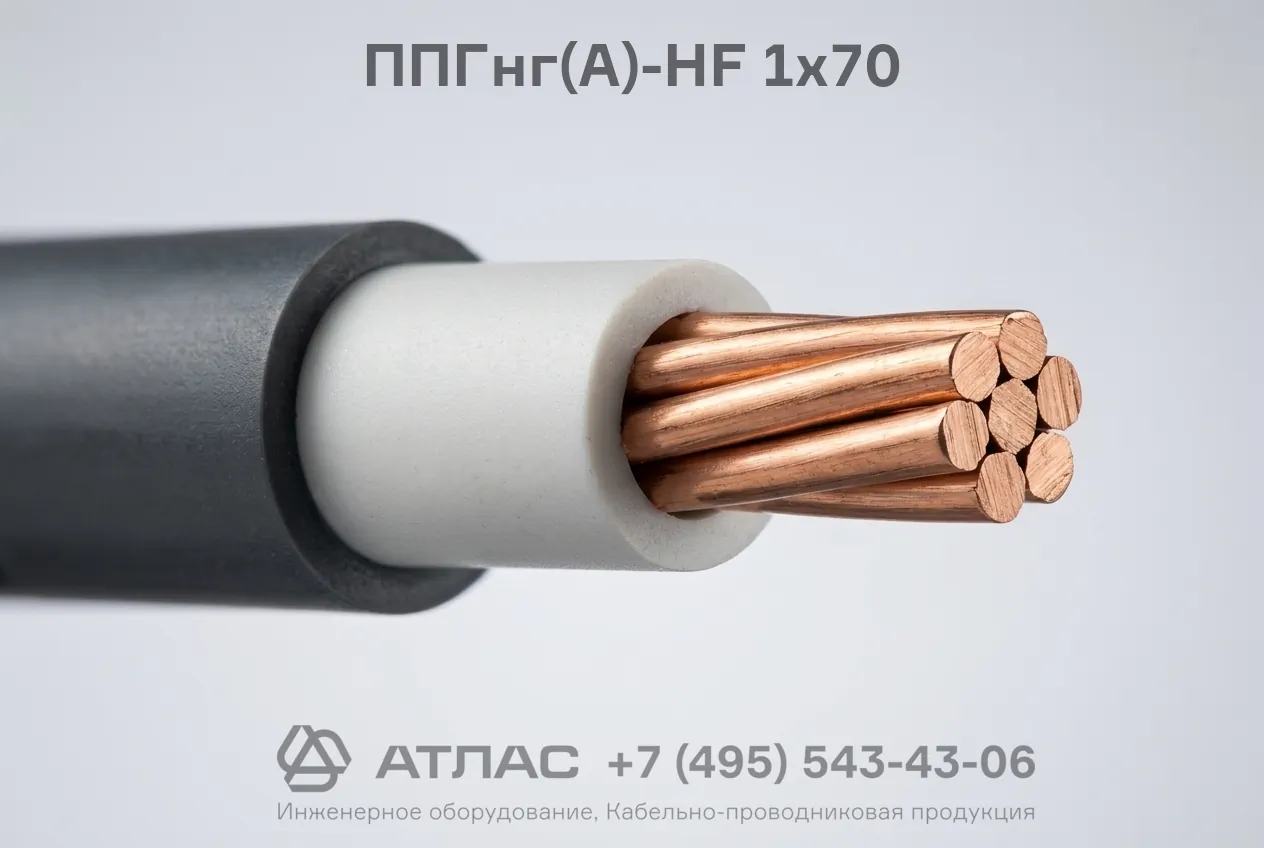

Конструкция кабеля

1. Токопроводящая жила — медная, многопроволочная или однопроволочная, круглой формы, номинальным сечением 70 мм², соответствующая требованиям ГОСТ 22483.
2. Изоляция — сплошной слой из полимерной композиции, не содержащей галогенов, наложенный непосредственно на жилу.
3. Наружная оболочка — защитный слой из безгалогенной полимерной композиции с высокими физико-механическими свойствами, предохраняющий внутренние элементы от внешних факторов.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в помещениях зданий и сооружений с массовым пребыванием людей, включая торгово-развлекательные центры, медицинские комплексы, учебные заведения и гостиницы.
• Организация распределительных сетей питания в административных, офисных и жилых зданиях.
• Монтаж кабельных трасс на объектах с повышенными требованиями к защите электроники от коррозионных газов: серверные комнаты, вычислительные центры, телекоммуникационные узлы.
• Прокладка в кабельных каналах, коробах, эстакадах и лотках при отсутствии угрозы механических повреждений и растягивающих усилий.
