ППГнг(А)-HF 1х95 кабель силовой медный безгалогенный не распространяющий горение на напряжение 1 кВ
Кабель ППГнг(А)-HF 1х95 силовой — это медный кабель без защитных покровов с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Изделие предназначено для передачи и распределения электроэнергии в стационарных установках и отличается повышенным уровнем пожарной безопасности: не распространяет горение при групповой прокладке по категории А и не выделяет коррозионно-активных газообразных веществ при горении и тлении.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, его эксплуатационные характеристики и рекомендованные области монтажа.
Подробная расшифровка маркировки
Обозначение кабеля содержит исчерпывающую информацию о его конструктивном исполнении и свойствах пожарной безопасности:
- П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов;
- П — наружная защитная оболочка изготовлена из безгалогенной полимерной композиции;
- Г — отсутствие брони («голый»), кабель не имеет отдельного защитного покрова поверх оболочки;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- HF — не содержит галогенов (Halogen Free), характеризуется крайне низким дымовыделением и отсутствием коррозионно-активных газов при термическом воздействии;
- 1 — одна токопроводящая жила;
- 95 — номинальное сечение токопроводящей жилы составляет 95 мм².

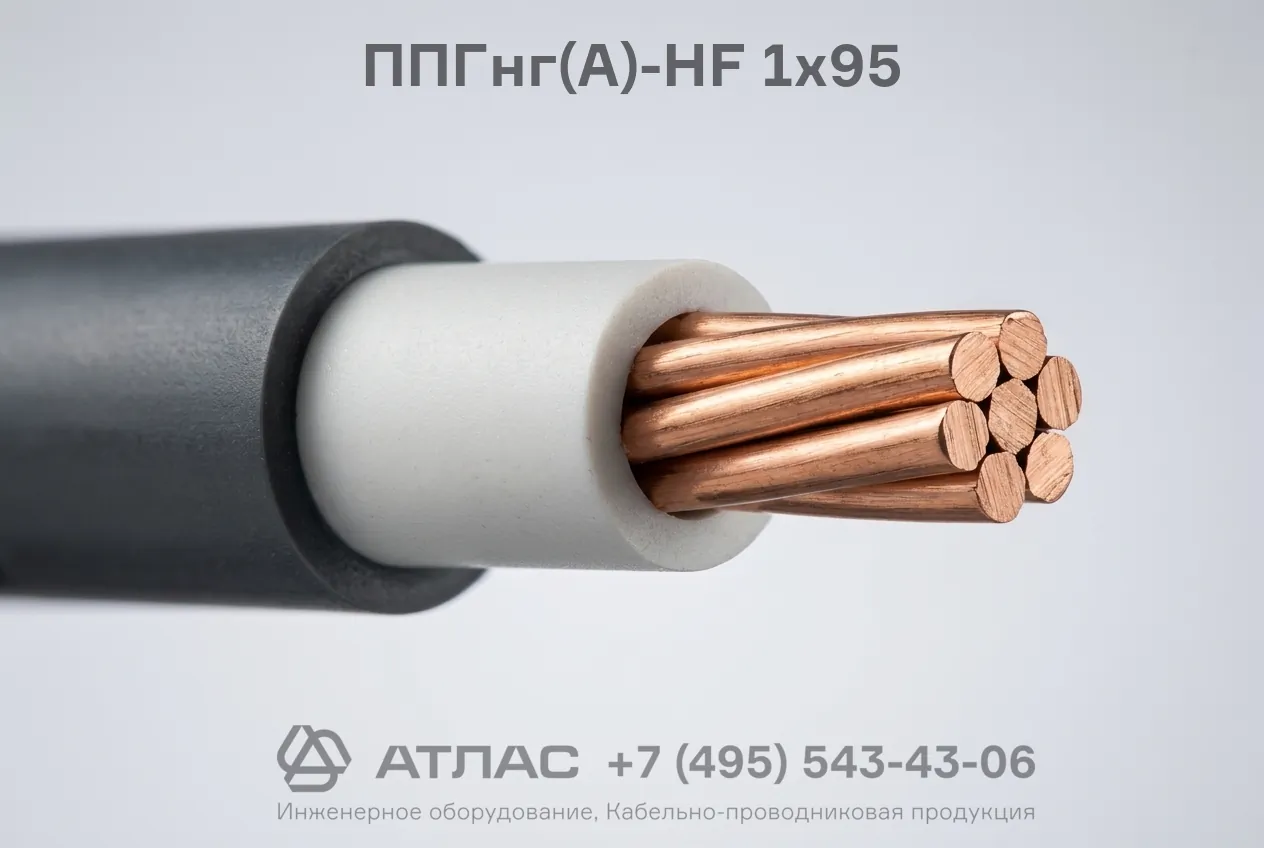

Конструкция кабеля
- Токопроводящая жила — медная, круглой формы, однопроволочная или многопроволочная, сечением 95 мм².
- Изоляция — сплошной слой из полимерной композиции, не содержащей галогенов, устойчивой к тепловому старению.
- Наружная оболочка — защитный слой из безгалогенной полимерной композиции пониженной пожарной опасности, предохраняющий внутренние слои от механических воздействий и окружающей среды.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 1 |
| Номинальная частота, Гц | 50 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Температура окружающей среды при монтаже без предварительного подогрева, °C | не ниже -15 |
| Длительно допустимая температура нагрева жил, °C | +70 |
| Максимальная температура жил при токах короткого замыкания, °C | +160 |
| Минимальный радиус изгиба при прокладке, наружных диаметров | 10 |
| Наружный диаметр (справочно), мм | 17.9 |
| Расчетная масса (вес), кг/км | 1039 |
| Категория пожарной опасности по ГОСТ 31565-2012 | П1б.8.1.2.1 |
| Срок службы, лет | 10 |
Область применения
Кабель ППГнг(А)-HF 1х95 применяется на объектах с повышенными требованиями к пожарной безопасности и плотности размещения людей:
- здания с постоянным пребыванием людей: торговые комплексы, образовательные учреждения, больницы, гостиницы и вокзалы;
- офисные центры, административные здания, серверные и центры обработки данных, где недопустимо воздействие коррозионных газов на микроэлектронику;
- электроустановки промышленных предприятий, тоннели, эстакады и кабельные сооружения при отсутствии риска прямых механических повреждений;
- трассы групповой прокладки силовых линий распределительных сетей напряжением до 1 кВ.
