ППГнг(А)-HF 2х4 медный не распространяющий горение безгалогенный силовой кабель на напряжение 0.66 кВ
Кабель ППГнг(А)-HF 2х4 силовой представляет собой двухжильный медный кабель без защитных покровов, изолированный и защищенный полимерными композициями без содержания галогенов. Изделие разработано для электроснабжения объектов с жесткими требованиями к пожарной безопасности: оно не распространяет горение при групповой прокладке по категории А и не выделяет едких дымовых газов при термическом воздействии.
Ниже представлена подробная техническая информация о маркировке, конструкции, нормируемых параметрах и рекомендуемых сферах эксплуатации изделия.
Подробная расшифровка маркировки
Обозначение ППГнг(А)-HF 2х4 полностью описывает внутреннее строение и эксплуатационные свойства кабеля:
- П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов;
- П — наружная защитная оболочка изготовлена из безгалогенной полимерной композиции;
- Г — «голый», отсутствие брони и наружного защитного покрова поверх оболочки;
- нг(А) — не распространяет горение при групповой прокладке по высшей категории пожарной безопасности А;
- HF — не выделяет коррозионно-активных газообразных продуктов при горении и тлении (Halogen Free);
- 2 — две медные токопроводящие жилы;
- 4 — номинальное сечение каждой жилы составляет 4 мм².

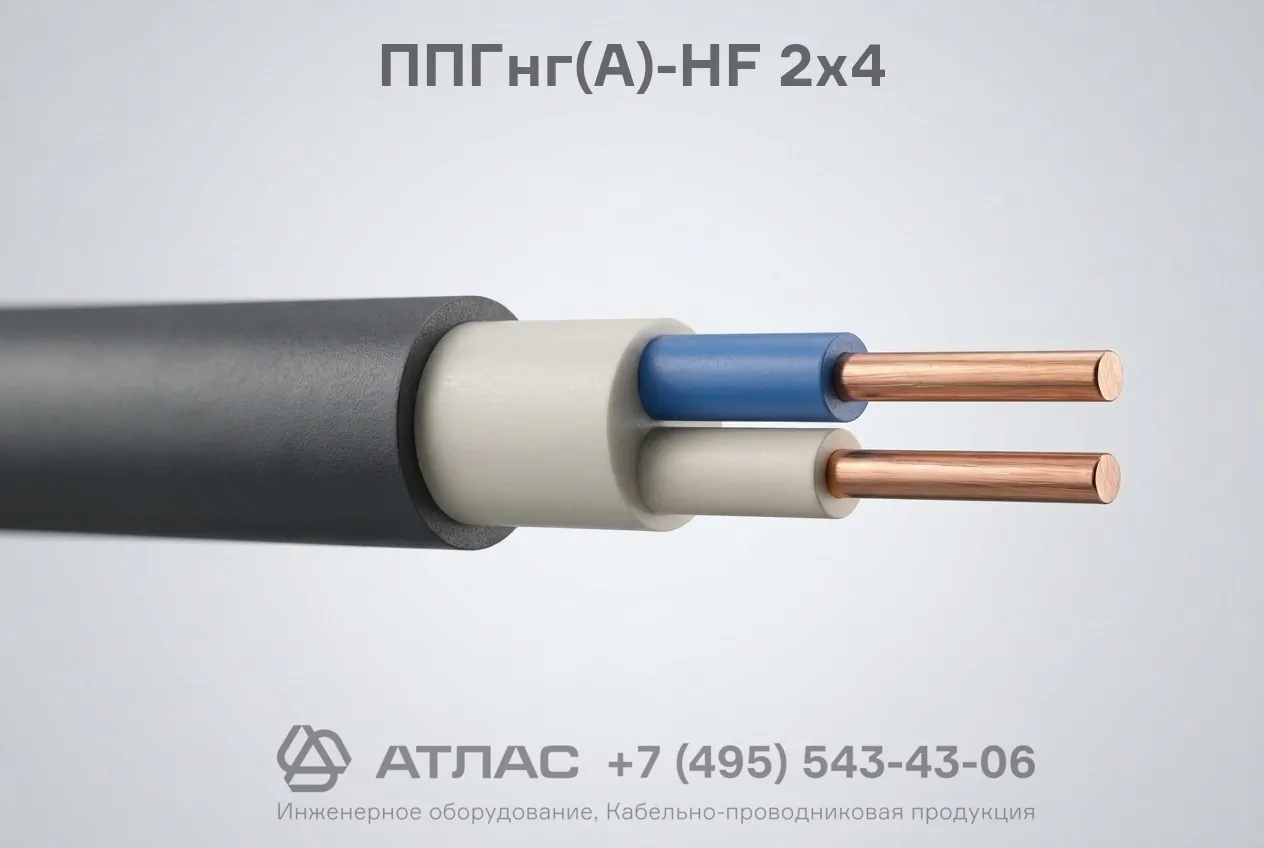

Конструкция кабеля
- Токопроводящие жилы — медные, однопроволочные круглого сечения 1 класса гибкости по ГОСТ 22483.
- Изоляция — из безгалогенной полимерной композиции с отличительной цветовой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков безгалогенным полимером.
- Внутренняя экструдированная оболочка или заполнение — из не содержащего галогенов полимерного состава для придания кабелю круглой формы.
- Наружная защитная оболочка — из полимерной композиции повышенной пожаробезопасности без галогенов.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 0.66 кВ |
| Диапазон температур эксплуатации | от -50 °С до +50 °С |
| Температура прокладки без предварительного подогрева | не ниже -15 °С |
| Длительно допустимая температура нагрева жил | +70 °С |
| Предельно допустимая температура при коротком замыкании | +160 °С |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный диаметр (справочный) | 12.3 мм |
| Расчетная масса (справочная) | 222 кг/км |
| Срок службы кабеля | 30 лет |
Область применения
Кабель предназначен для распределения и передачи электроэнергии в стационарных установках в сетях переменного тока напряжением до 0.66 кВ. Модель ориентирована на объекты с высокими требованиями к сохранению здоровья людей и сохранности радиоэлектронной аппаратуры:
- детские дошкольные учреждения, школы, высшие учебные заведения;
- лечебные корпуса, больницы, реанимационные отделения;
- торгово-развлекательные центры, кинотеатры, концертные залы, музеи;
- офисные комплексы, административные здания, гостиницы;
- аэропорты, вокзалы, объекты метрополитена и крытые спортивные сооружения;
- компьютерные центры, серверные комнаты, телефонные узлы связи.
