ППГнг(А)-HF 4х35 силовой негорючий безгалогенный кабель 0.66 кВ с медными жилами сечением 35 мм2
Кабель ППГнг(А)-HF 4х35 силовой — это современное кабельное изделие с медными токопроводящими жилами, предназначенное для безопасного распределения и передачи электрической энергии в сетях с номинальным переменным напряжением 0.66 кВ частотой 50 Гц. Главными эксплуатационными особенностями данной марки являются полное отсутствие галогенов в продуктах горения, минимальное выделение дыма, нераспространение горения при групповой прокладке по высшей категории пожарной безопасности А, а также отсутствие токсичных и коррозионно-активных газов при термическом воздействии.
Ниже представлена подробная расшифровка маркировочного обозначения, послойная структура конструкции, ключевые технические параметры и область промышленного использования кабеля.
Подробная расшифровка маркировки
Обозначение марки ППГнг(А)-HF 4х35 содержит исчерпывающую информацию о материалах, защитных покровах и характеристиках пожарной безопасности изделия:
- П — изоляция жил выполнена из безгалогенной полимерной композиции
- П — внешняя защитная оболочка изготовлена из полимерной композиции, не содержащей галогенов
- Г — отсутствие защитного бронепокрова (голый кабель без брони)
- нг(А) — не распространяет процесс горения при групповой прокладке по категории пожарной опасности А
- HF — не выделяет коррозионно-активных газообразных веществ при тлении и горении (Halogen Free)
- 4 — количество токопроводящих жил в кабеле
- 35 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²)

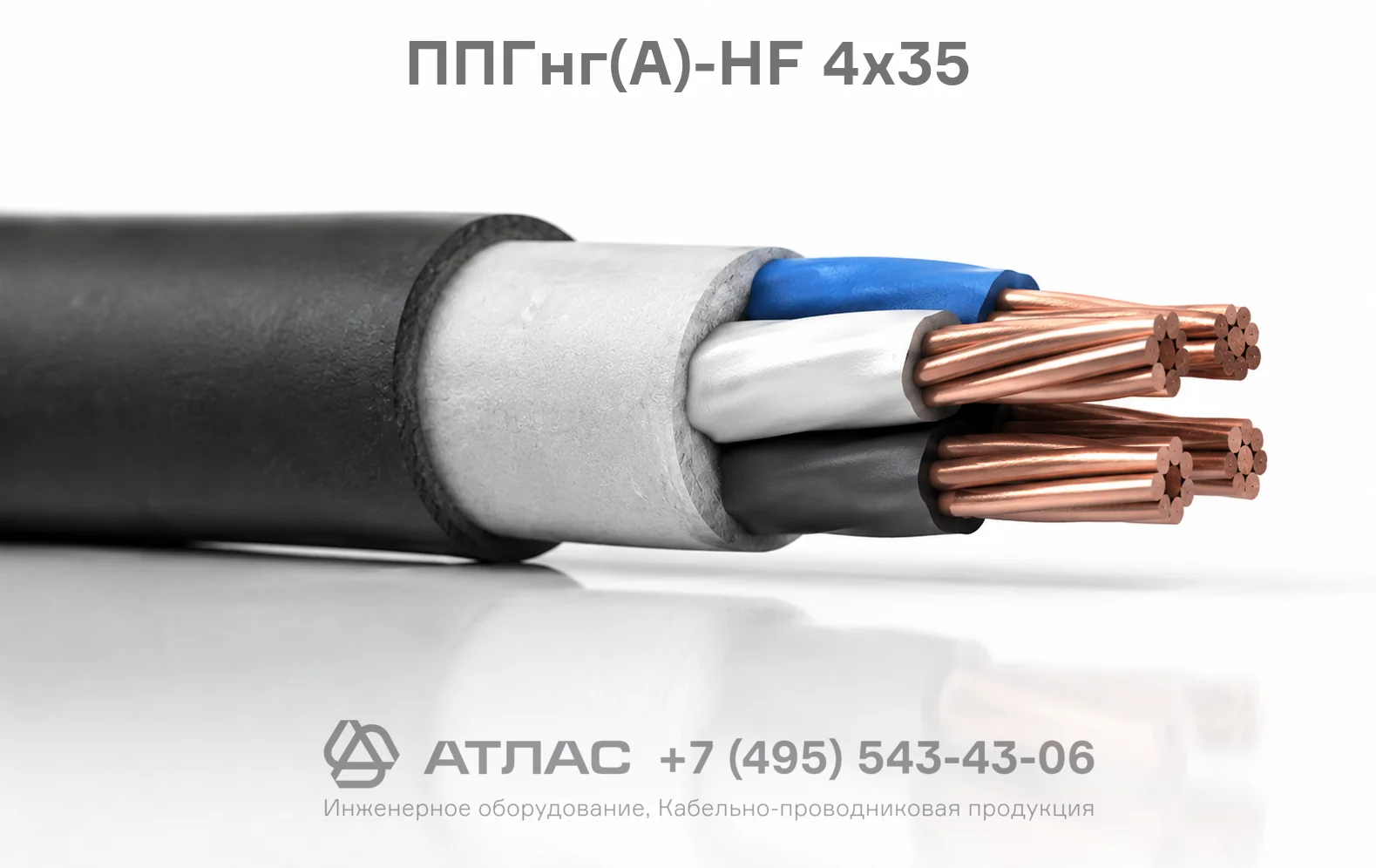

Конструкция кабеля
- Четыре токопроводящие жилы из электротехнической меди сечением 35 мм², однопроволочного или многопроволочного исполнения круглой либо секторной формы.
- Изоляция проводников из безгалогенной полимерной композиции с отличительной цветовой или цифровой маркировкой для безошибочного подключения фаз.
- Скрутка изолированных жил в единый сердечник правильной геометрической формы.
- Внутреннее заполнение промежутков между жилами полимерным безгалогенным материалом для герметичности и придания изделию округлой формы.
- Наружная защитная оболочка из полимерной композиции повышенной пожарной безопасности без содержания галогенов.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0.66 кВ при частоте 50 Гц |
| Количество и сечение токопроводящих жил | 4х35 мм² |
| Наружный расчетный диаметр кабеля | 28.5 мм |
| Расчетная масса (вес) изделия | 1934 кг/км |
| Диапазон допустимых температур эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без прогрева | от -15 °C до +50 °C |
| Минимально допустимый радиус изгиба при прокладке | 10 наружных диаметров |
| Срок службы кабеля | 10 лет |
Область применения
- Энергоснабжение административных, торговых, учебных и медицинских комплексов с массовым скоплением людей.
- Групповая стационарная прокладка кабельных линий в помещениях с большим объемом микропроцессорной аппаратуры и электронного оборудования.
- Кабельные эстакады, технологические галереи, промышленные здания и сооружения при отсутствии риска прямых механических воздействий на линию.
- Объекты с жесткими нормативами по экологии и пожарной безопасности, где принципиально исключено поражение людей кислыми газами и токсичными продуктами горения.
