ППГнг(А)-HF 5х10 кабель силовой медный безгалогенный, не распространяющий горение, 5 жил сечением 10 мм2

Кабель ППГнг(А)-HF 5х10 силовой безгалогенный предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц. Изделие изготовлено с медными токопроводящими жилами и защитными слоями из полимерных композиций, не содержащих галогенов. Кабель характеризуется нераспространением горения при групповой прокладке, пониженным дымообразованием и отсутствием выделения коррозионно-активных газов при термическом воздействии.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, основные технические параметры и типовые области прокладки кабеля.

Подробная расшифровка маркировки

Обозначение марки ППГнг(А)-HF 5х10 расшифровывается в соответствии с требованиями стандартов:

• П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов;
• П — наружная защитная оболочка изготовлена из безгалогенной полимерной композиции;
• Г — отсутствие брони («голый»), кабель не защищен от прямого механического сдавливания и ударов;
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• HF — Halogen Free, отсутствие галогенов (хлора, фтора, брома) в продуктах дымогазовыделения при горении и тлении;
• 5 — пять токопроводящих жил;
• 10 — номинальное сечение токопроводящей жилы 10 мм².

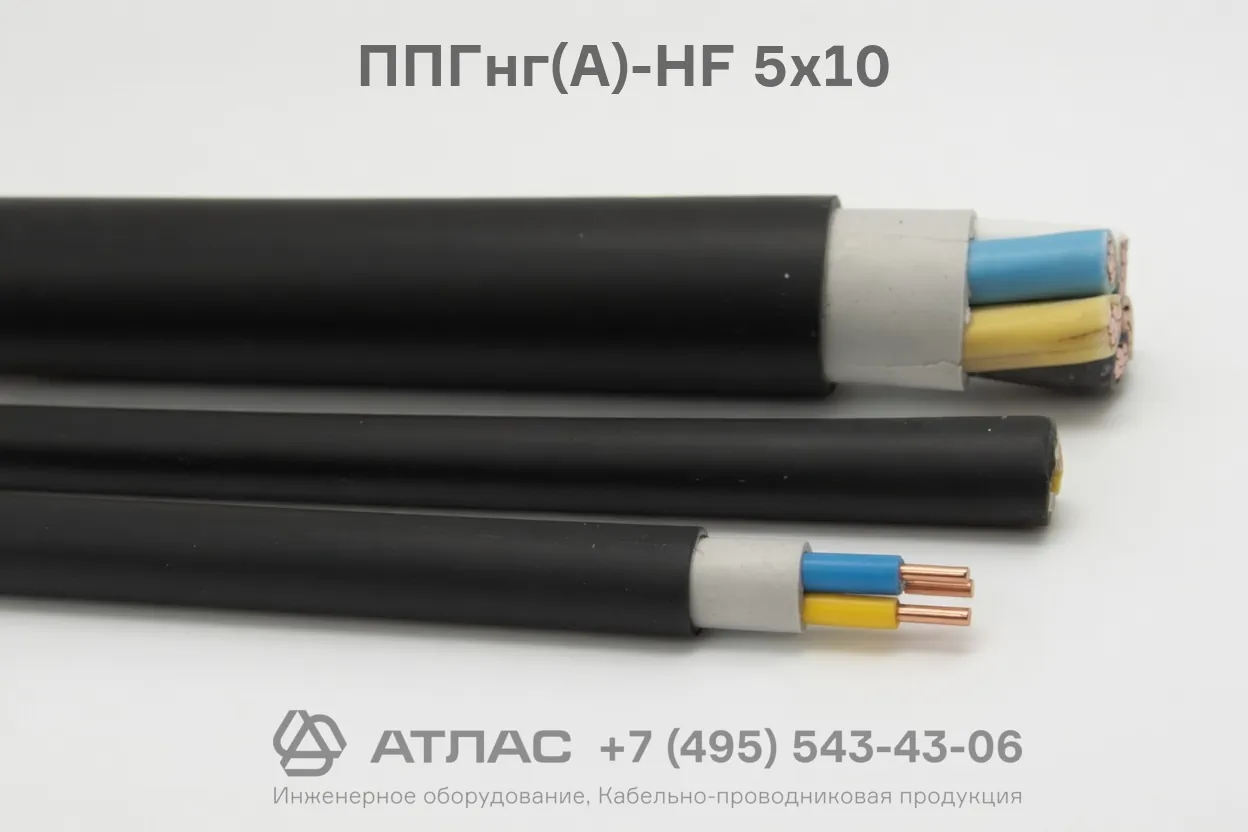

Конструкция кабеля

1. Токопроводящие жилы — 5 круглых медных жил сечением 10 мм², соответствующих 1 или 2 классу по ГОСТ 22483.
2. Изоляция — индивидуальный слой безгалогенной полимерной композиции с отличительной цветовой маркировкой каждой жилы.
3. Скрутка и внутреннее заполнение — изолированные жилы скручены в сердечник, промежутки между жилами заполнены не содержащим галогенов полимерным компаундом для придания кабелю круглой формы.
4. Наружная оболочка — сплошной защитный шланг из полимерной композиции пониженной горючести, свободной от галогенов.

Основные технические характеристики

Область применения

• Стационарные электросети жилых, коммерческих и промышленных зданий с массовым пребыванием людей.
• Многофункциональные комплексы, торгово-развлекательные центры, офисы, медицинские учреждения и учебные заведения.
• Помещения, оснащенные компьютерными сетями, микропроцессорной аппаратурой и серверным оборудованием, чувствительным к воздействию коррозионных газов.
• Кабельные эстакады, лотки, короба и каналы при групповой прокладке без риска механических повреждений.
