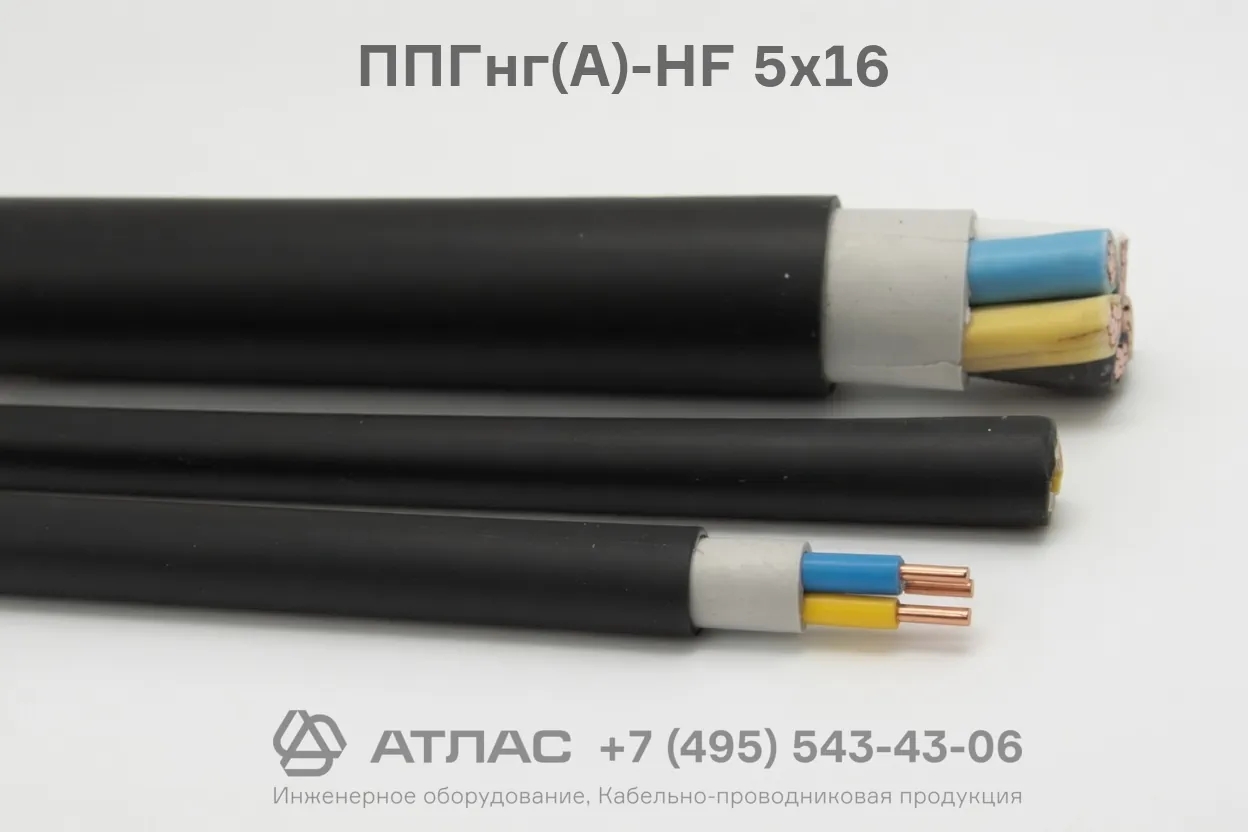

ППГнг(А)-HF 5х16 кабель силовой пятижильный медный безгалогенный не распространяющий горение 0,66 кВ

Кабель силовой ППГнг(А)-HF 5х16 — это пятижильный силовой кабель с медными токопроводящими жилами, предназначенный для передачи и распределения электрической энергии в сетях стационарного типа на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Главными эксплуатационными особенностями данного кабеля являются отсутствие коррозионно-активных галогенов (HF — Halogen Free), высокая стойкость к нераспространению горения при пучковой прокладке по категории А, а также минимальный уровень выделения дыма и токсичных газов при возможном возгорании или тлении.

Ниже представлена детальная расшифровка маркировки, конструктивное устройство, технические характеристики и типовые области эксплуатации кабеля ППГнг(А)-HF 5х16.

Подробная расшифровка маркировки

Обозначение кабеля ППГнг(А)-HF 5х16 полностью регламентирует его конструкцию и пожарно-технический профиль:

• П — изоляция токопроводящих жил выполнена из полимерной композиции, не содержащей галогенов;
• П — защитная наружная оболочка изготовлена из безгалогенной полимерной композиции;
• Г — «голый», свидетельствует об отсутствии защитного бронированного покрова;
• нг(А) — кабель не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• HF — Halogen Free, отсутствие галогеносодержащих соединений, минимальная коррозионная активность дымовых газов;
• 5 — количество токопроводящих жил;
• 16 — номинальное сечение каждой медной жилы в квадратных миллиметрах.

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые, однопроволочные (1 класс) или многопроволочные (2 класс) номинальным сечением 16 мм².
2. Изоляция — из полимерной композиции, не содержащей галогенов, с индивидуальной цветовой маркировкой жил.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутреннее заполнение — из безгалогенной полимерной смеси для придания кабелю круглой формы и герметизации промежутков.
5. Наружная оболочка — сплошной защитный слой из безгалогенной термопластичной полимерной композиции черного цвета.

Основные технические характеристики

Область применения

• Здания и сооружения с массовым скоплением людей: торговые центры, концертные залы, спортивные комплексы, гостиницы.
• Офисные и административные центры с компьютерным, микропроцессорным и телекоммуникационным оборудованием.
• Медицинские учреждения, учебные заведения, дошкольные центры и объекты социальной инфраструктуры.
• Системы энергоснабжения жилых многоквартирных комплексов и высотных сооружений.
• Кабельные эстакады, лотки, короба и каналы внутри помещений при повышенных требованиях к токсикологической безопасности.
