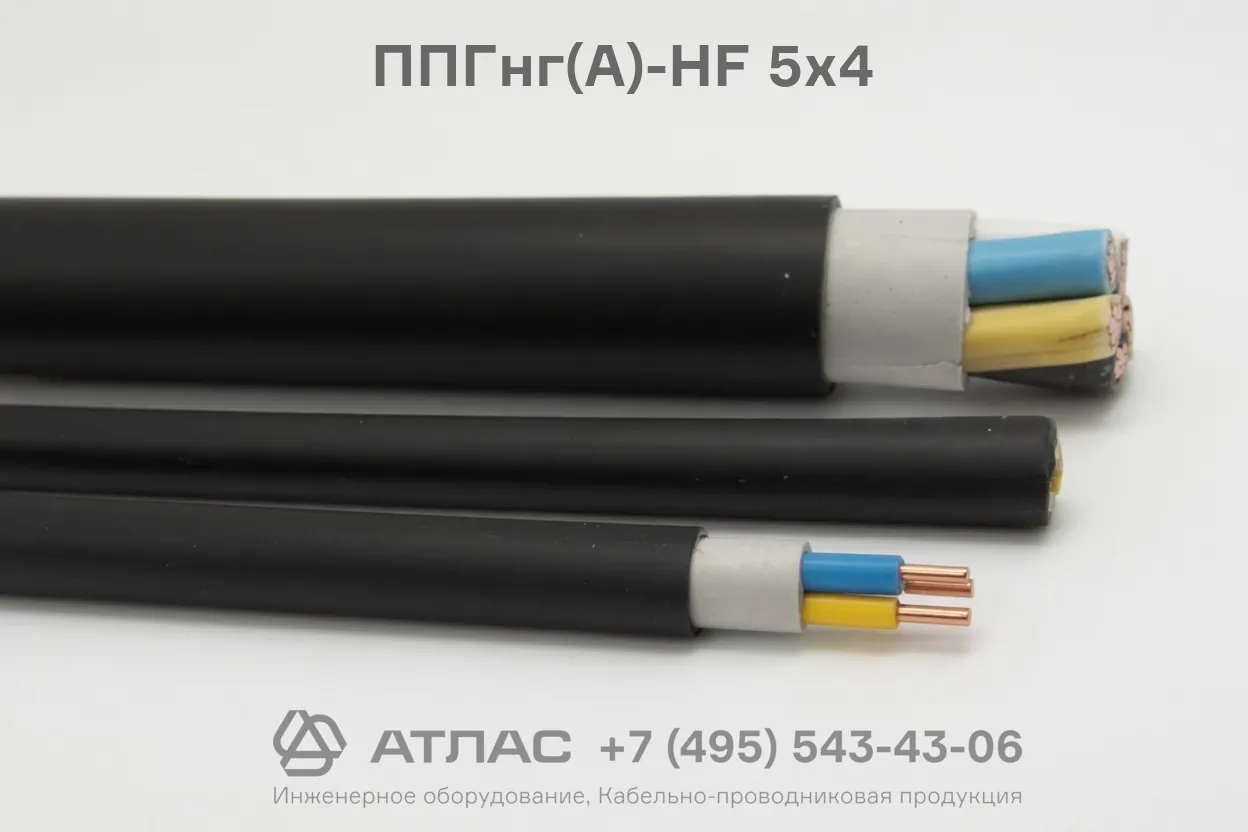

ППГнг(А)-HF 5х4 медный безгалогенный не распространяющий горение на напряжение 0,66 кВ, кабель силовой

Кабель ППГнг(А)-HF 5х4 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие содержит медные токопроводящие жилы, изоляцию и оболочку из полимерных композиций, не содержащих галогенов. Кабель характеризуется пониженным дымо- и газовыделением, отсутствием выделения коррозионно-активных газов при горении, а также нераспространением горения при групповой прокладке по категории А.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и технические характеристики кабеля.

Подробная расшифровка маркировки

Обозначение марки ППГнг(А)-HF 5х4 расшифровывается следующим образом:

• П — изоляция жил изготовлена из безгалогенной полимерной композиции;
• П — наружная оболочка выполнена из безгалогенной полимерной композиции;
• Г — отсутствие защитных покровов поверх оболочки (голый, без брони);
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• HF — Halogen Free, не содержит галогенов, с минимальным выделением дыма и коррозионно-активных газов при тлении и горении;
• 5 — количество токопроводящих жил;
• 4 — номинальное сечение каждой токопроводящей жилы, мм².

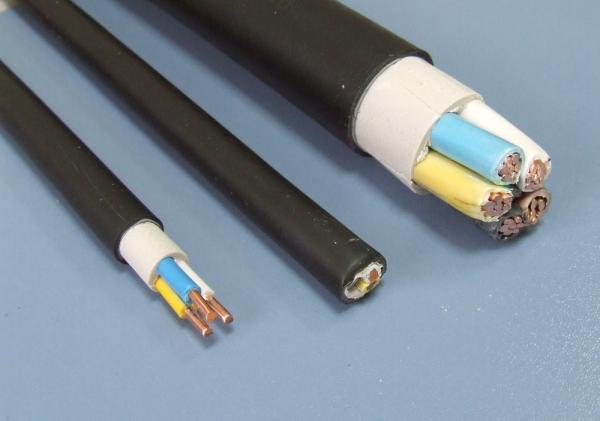

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные, круглой формы, соответствуют 1 классу по ГОСТ 22483-2012.
2. Изоляция — из безгалогенной полимерной композиции с отличительной цветовой маркировкой каждой жилы.
3. Внутреннее заполнение — из не содержащей галогенов полимерной композиции, наложенное с заполнением промежутков между скрученными жилами.
4. Наружная оболочка — из полимерной композиции пониженной пожарной опасности, не содержащей галогенов.

Основные технические характеристики

Область применения

• Здания и сооружения с массовым пребыванием людей (торговые центры, концертные комплексы, медицинские и образовательные учреждения);
• Офисные помещения и административные здания с большим объемом микропроцессорной и вычислительной техники;
• Стационарные кабельные трассы в лотках, коробах и кабельных каналах при условии исключения риска механического повреждения;
• Объекты с повышенными требованиями к пожарной безопасности и минимизации ущерба от коррозионных газов при возгорании.
