ПуГПнг(А)-HF 1х120 провод установочный медный повышенной гибкости безгалогенный на напряжение 450/750 В
Провод ПуГПнг(А)-HF 1х120 установочный — это медный провод повышенной гибкости в изоляции из полимерной композиции, не содержащей галогенов. Изделие предназначено для передачи и распределения электроэнергии в осветительных и силовых сетях, а также для монтажа электрооборудования, щитов и распределительных устройств на номинальное переменное напряжение до 450/750 В. Ключевыми эксплуатационными характеристиками провода являются повышенная гибкость токопроводящей жилы, устойчивость к групповой прокладке без распространения горения по категории А, а также отсутствие токсичных и коррозионно-активных галогеноводородных газов при тлении и горении.
Ниже приведена подробная расшифровка маркировки, конструктивное устройство, нормативные параметры и основные сферы применения данного провода.
Подробная расшифровка маркировки
Маркировка изделия ПуГПнг(А)-HF 1х120 содержит полную информацию о конструктивном исполнении, материалах и пожарной безопасности:
- П — провод;
- у — установочный;
- Г — повышенной гибкости (используется многопроволочная медная жила 5 класса);
- П — изоляция из полимерной композиции, не содержащей галогенов;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- HF — не содержит галогенов (Halogen Free), характеризуется низкой коррозионной активностью продуктов дымо- и газовыделения при горении;
- 1 — количество токопроводящих жил;
- 120 — номинальное сечение жилы в квадратных миллиметрах (мм²).

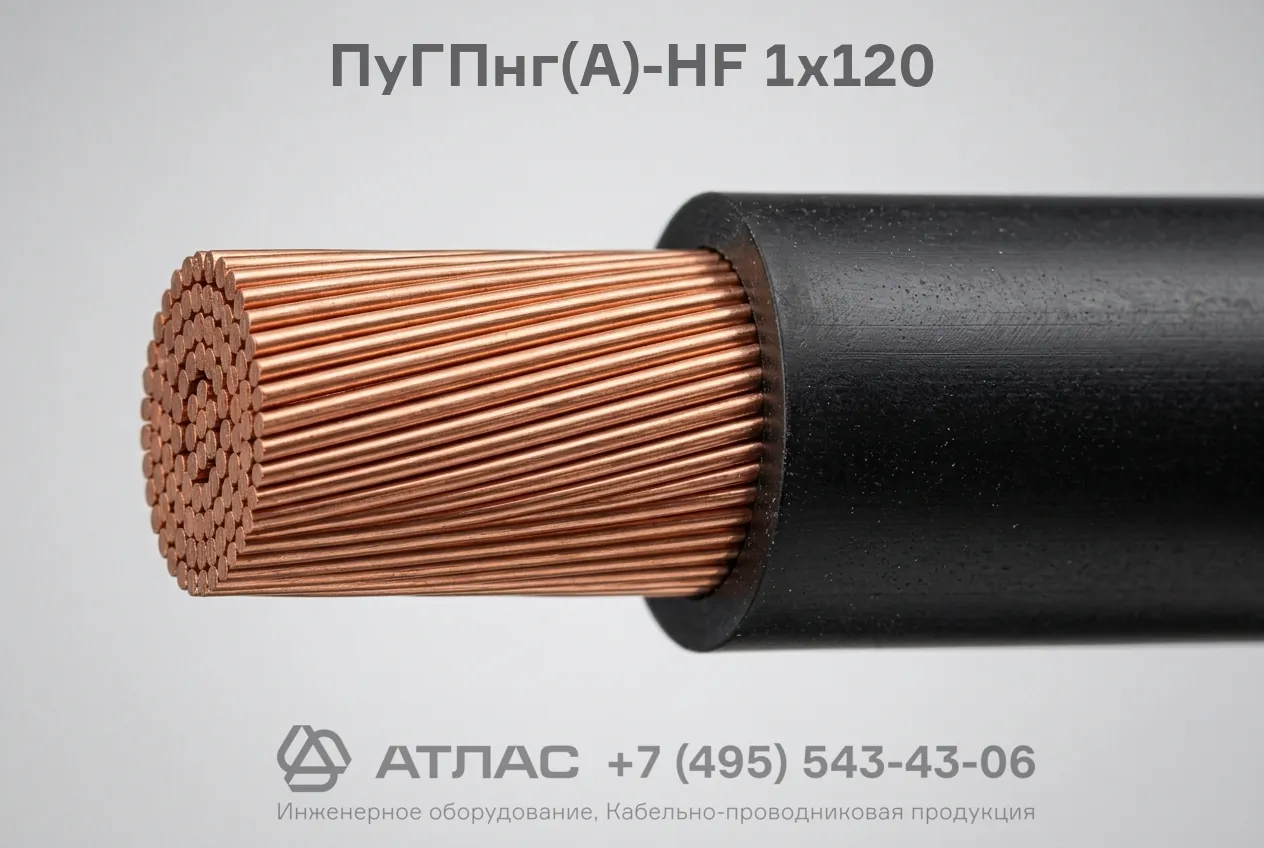

Конструкция кабеля
- Токопроводящая жила — медная, многопроволочная, круглой формы, соответствующая 5 классу гибкости по ГОСТ 22483.
- Изоляция — выполнена из полимерной композиции, не содержащей галогенов, с равномерным нанесением и плотным прилеганием к жиле.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 450/750 В при частоте до 400 Гц |
| Номинальное постоянное напряжение | До 1000 В |
| Количество и номинальное сечение жил | 1 × 120 мм² |
| Класс гибкости токопроводящей жилы | 5 класс по ГОСТ 22483 |
| Диапазон температур эксплуатации | от -40 °C до +70 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная рабочая температура жилы | +70 °C |
| Предельная температура жилы при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | Не менее 5 наружных диаметров |
| Категория пожарной безопасности | ГОСТ 31565 (не распространяет горение при групповой прокладке по кат. А, безгалогенный HF) |
| Срок службы | Не менее 30 лет |
Область применения
- Монтаж силовых и осветительных сетей в жилых, общественных и административных зданиях с повышенными требованиями к пожарной безопасности.
- Разводка и подключение электрооборудования в распределительных щитах, шкафах управления, пультах и панелях автоматики.
- Прокладка в кабельных каналах, лотках, трубах, коробах, пустотах строительных конструкций.
- Использование на объектах с массовым пребыванием людей (торговые центры, вокзалы, больницы, школы, высотные здания), где критически важно исключить выделение коррозионно-активных и токсичных газов при пожаре.
- Стационарная и гибкая прокладка в электрических сетях с частыми изгибами трассы.
