ПуГПнг(А)-HF 1х150 установочный гибкий безгалогенный провод с медной жилой
Провод ПуГПнг(А)-HF 1х150 установочный гибкий — это специализированное электротехническое изделие с многопроволочной медной токопроводящей жилой в изоляции из полимерной композиции, не содержащей галогенов. Провод характеризуется повышенным классом гибкости, высокой пожарной безопасностью при групповой прокладке по категории А и отсутствием коррозионно-активных газов при горении и тлении.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, область применения и ключевые технические характеристики изделия.
Подробная расшифровка маркировки
Обозначение ПуГПнг(А)-HF 1х150 содержит полную информацию о конструктивном исполнении и функциональных свойствах провода:
- Пу — провод установочный;
- Г — повышенная гибкость токопроводящей жилы (5 класс по ГОСТ 22483);
- П — изоляция выполнена из термопластичной безгалогенной полимерной композиции;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- HF — Halogen Free, отсутствие галогенов и минимальное выделение коррозионно-активных газов при горении;
- 1 — количество токопроводящих жил;
- 150 — номинальное сечение жилы, выраженное в квадратных миллиметрах (мм²).

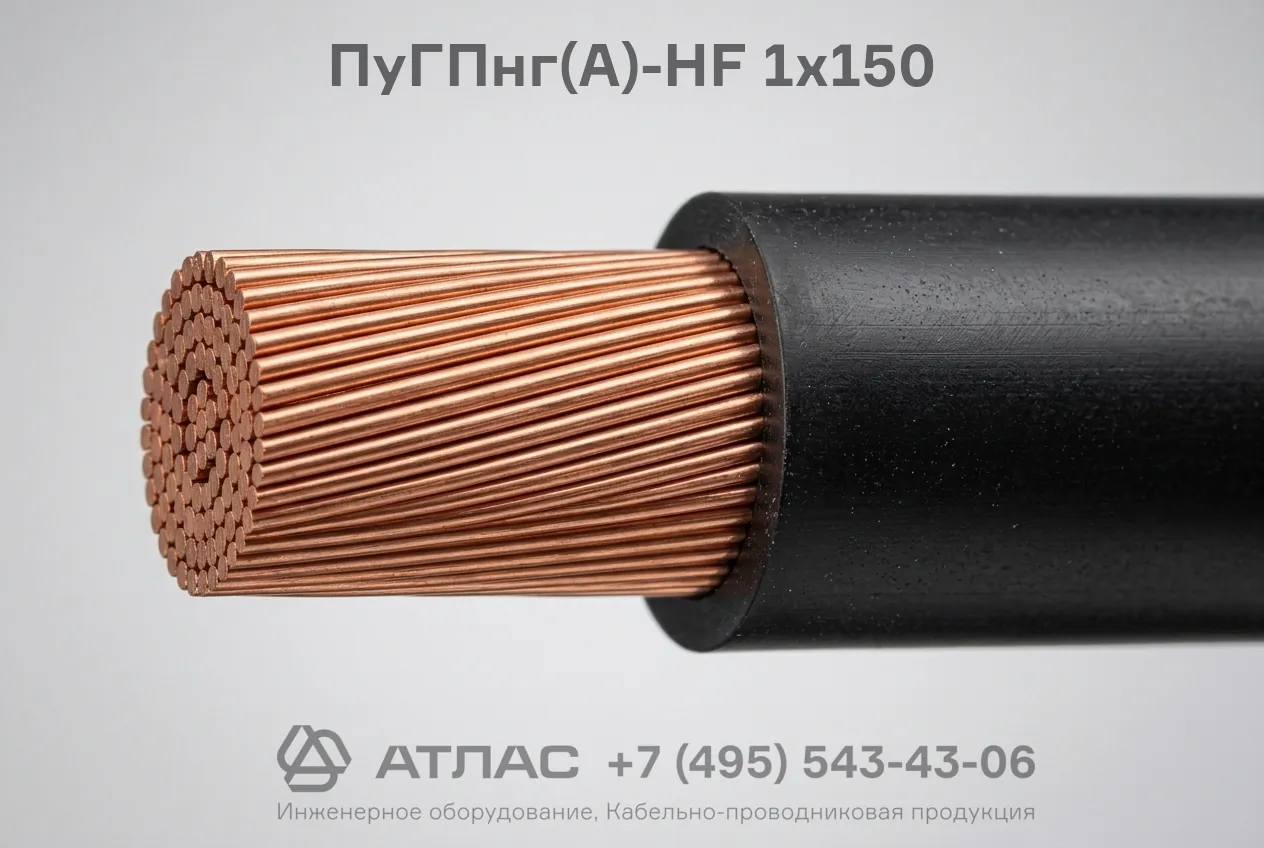

Конструкция кабеля
- Токопроводящая жила — круглая многопроволочная из мягких медных проволок высокой степени очистки, соответствующая 5 классу гибкости.
- Изоляция — сплошной слой из полимерной композиции, не содержащей галогенных соединений (Halogen Free), устойчивой к тепловым перегрузкам.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | до 450/750 В |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур эксплуатации | от -40 °С до +90 °С |
| Минимальная температура монтажа без предварительного подогрева | -15 °С |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Класс гибкости жилы | 5 класс по ГОСТ 22483 |
| Климатическое исполнение | УХЛ, категория размещения 2 по ГОСТ 15150 |
| Срок службы | не менее 30 лет |
Область применения
Провод ПуГПнг(А)-HF 1х150 предназначен для стационарной прокладки в электрических сетях, силовых и осветительных установках, для монтажа распределительных щитов, щитов управления, шкафов автоматики и электрооборудования. Благодаря безгалогенному составу изоляции провод рекомендован для монтажа на объектах с повышенными требованиями к пожарной безопасности и плотным скоплением людей: в медицинских учреждениях, высотных зданиях, детских садах, торговых комплексах, метрополитене, спортивных сооружениях и центрах обработки данных.
