ПуГПнг(А)-HF 1х240 провод установочный медный повышенной гибкости безгалогенный сечением 240 мм2
Провод ПуГПнг(А)-HF 1х240 установочный представляет собой одножильный силовой провод повышенной гибкости с медной жилой и изоляцией из безгалогенной полимерной композиции. Изделие предназначено для стационарной прокладки в электрических сетях на переменное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1000 В. Ключевыми эксплуатационными характеристиками являются нераспространение горения при групповой прокладке по категории А, низкое дымовыделение и полное отсутствие коррозионно-активных галогеноводородных газов при тлении и горении.
Ниже приведена подробная расшифровка маркировки, конструкция провода, перечень нормативных технических параметров и рекомендованные условия монтажа.
Подробная расшифровка маркировки
Обозначение ПуГПнг(А)-HF 1х240 расшифровывается в соответствии с требованиями стандартов:
- Пу — провод установочный;
- Г — повышенная гибкость за счёт использования многопроволочной жилы 5 класса;
- П — изоляция выполнена из полимерной композиции, не содержащей галогенов;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- HF — Halogen Free, отсутствие выделения токсичных галогенов и едкого дыма при пожаре;
- 1 — одна токопроводящая жила;
- 240 — номинальное сечение жилы 240 мм².

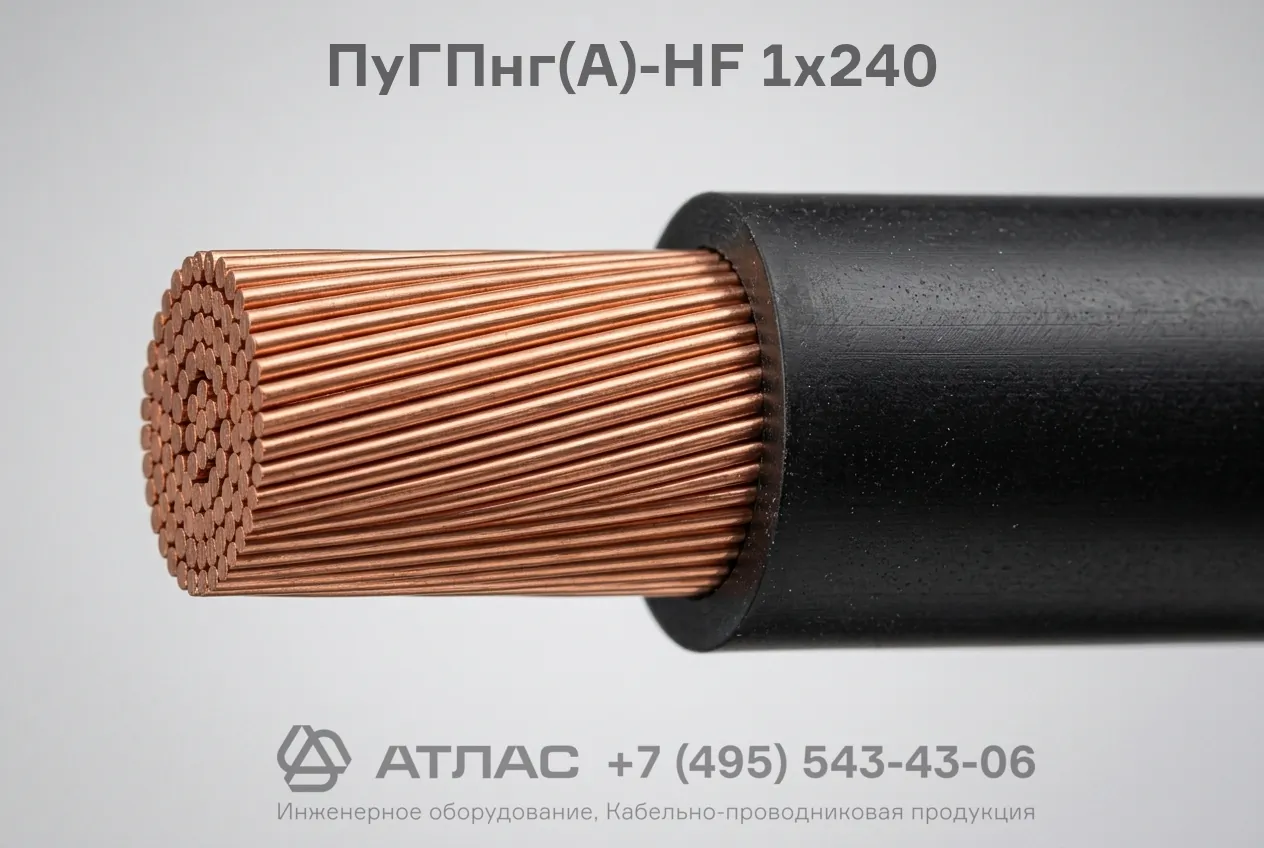

Конструкция кабеля
- Токопроводящая жила — медная, многопроволочная, круглой формы, соответствует 5 классу гибкости по ГОСТ 22483.
- Изоляция — из полимерной композиции повышенной пожаробезопасности, не содержащей галогенных соединений.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 450/750 В (до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Количество жил и номинальное сечение | 1х240 мм² |
| Класс гибкости жилы | 5 класс |
| Диапазон температур эксплуатации | от -50 °C до +70 °C |
| Минимальная температура монтажа без подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жилы при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 5 наружных диаметров |
| Класс пожарной опасности по ГОСТ 31565-2012 | П1б.8.1.2.1 |
| Срок службы | не менее 30 лет |
Область применения
- Монтаж силовых цепей и вторичной коммутации в распределительных щитах, шкафах управления и вводно-распределительных устройствах.
- Стационарная прокладка в кабельных лотках, коробах, трубах и закрытых строительных каналах.
- Электрические сети в зданиях с массовым пребыванием людей: больницах, школах, детских садах, торговых комплексах, вокзалах и аэропортах.
- Объекты с установленным микропроцессорным оборудованием, чувствительным к воздействию коррозионно-активных газов.
