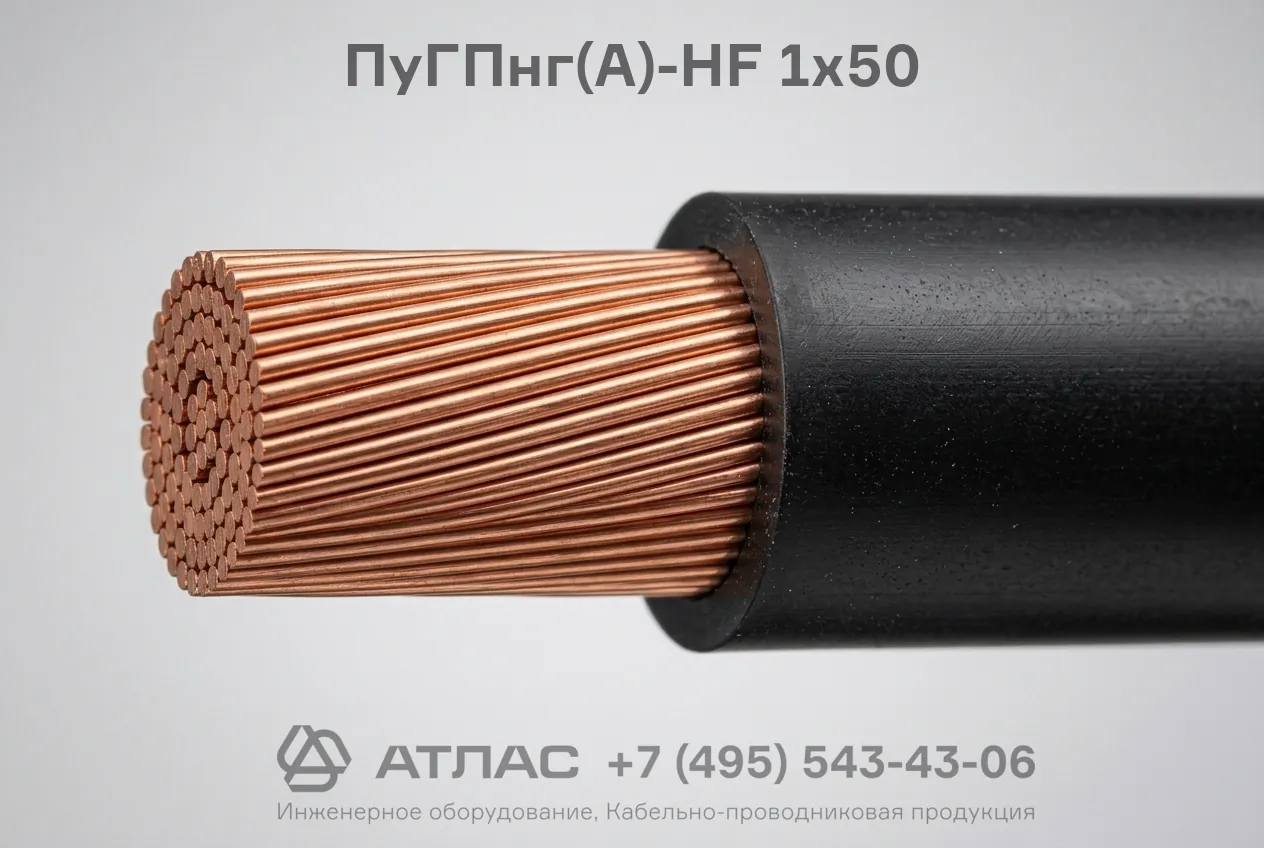

ПуГПнг(А)-HF 1х50 провод установочный повышенной гибкости безгалогенный с медной жилой 50 мм²
Провод ПуГПнг(А)-HF 1х50 установочный повышенной гибкости — это современный электротехнический проводник с одной многопроволочной медной жилой сечением 50 мм², защищенный изоляцией из безгалогенной полимерной композиции. Изделие предназначено для работы в силовых и осветительных электрических сетях с номинальным переменным напряжением до 450/750 В и постоянным напряжением до 1000 В. Главными преимуществами данного провода являются повышенная гибкость, пожарная безопасность при групповой прокладке, а также полное отсутствие токсичных галогенных выделений при термическом воздействии или пожаре.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, основные технические параметры и рекомендации по области применения провода ПуГПнг(А)-HF 1х50.
Подробная расшифровка маркировки
Маркировка изделия содержит исчерпывающую информацию о его назначении, конструкции и пожарно-технических свойствах:
- Пу — провод установочный;
- Г — гибкий (токопроводящая жила имеет повышенную гибкость);
- П — изоляция выполнена из полимерной композиции;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- HF — безгалогенный (Halogen Free), при горения и тлении не выделяет коррозионно-активных газообразных веществ;
- 1 — количество токопроводящих жил;
- 50 — площадь номинального поперечного сечения жилы, мм².
Конструкция кабеля
Конструкция провода разработана для обеспечения максимальной надежности и удобства монтажа в сложных условиях:
- Токопроводящая жила — медная, многопроволочная, круглой формы. Отвечает 5 классу гибкости по ГОСТ 22483, что облегчает укладку в кабельных каналах и распределительных щитах.
- Изоляция — выполненный из изоляционной полимерной композиции слой, не содержащий галогенов (хлора, фтора, брома). Изоляция обладает высокими диэлектрическими свойствами и цветовой идентификацией.
Основные технические характеристики
Технические параметры провода ПуГПнг(А)-HF 1х50 соответствуют требованиям ГОСТ 31947-2012 и ГОСТ 31565-2012:
| Наименование параметра | Значение |
|---|---|
| Номинальное переменное напряжение | 450/750 В (частота до 400 Гц) |
| Номинальное постоянное напряжение | 1000 В |
| Диапазон температур эксплуатации | от -40 °C до +90 °C |
| Минимальная температура прокладки без подогрева | -15 °C |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Показатель пожарной опасности | П1б.8.1.2.1 |
| Срок службы | не менее 20 лет |
Область применения
Провод ПуГПнг(А)-HF 1х50 применяют на объектах с повышенными требованиями к пожаробезопасности и экологичности:
- Стационарная прокладка в электрических сетях, силовых и осветительных щитах, вводно-распределительных устройствах.
- Монтаж электрического оборудования, машин, механизмов и станков, где требуется повышенная гибкость соединений.
- Оснащение общественных, административных и жилых зданий с массовым пребыванием людей (детские сады, школы, больницы, торговые комплексы, бизнес-центры).
- Объекты с высоким сосредоточением электронного и компьютерного оборудования, где выделение коррозийно-активных газов при пожаре может привести к повреждению техники.
