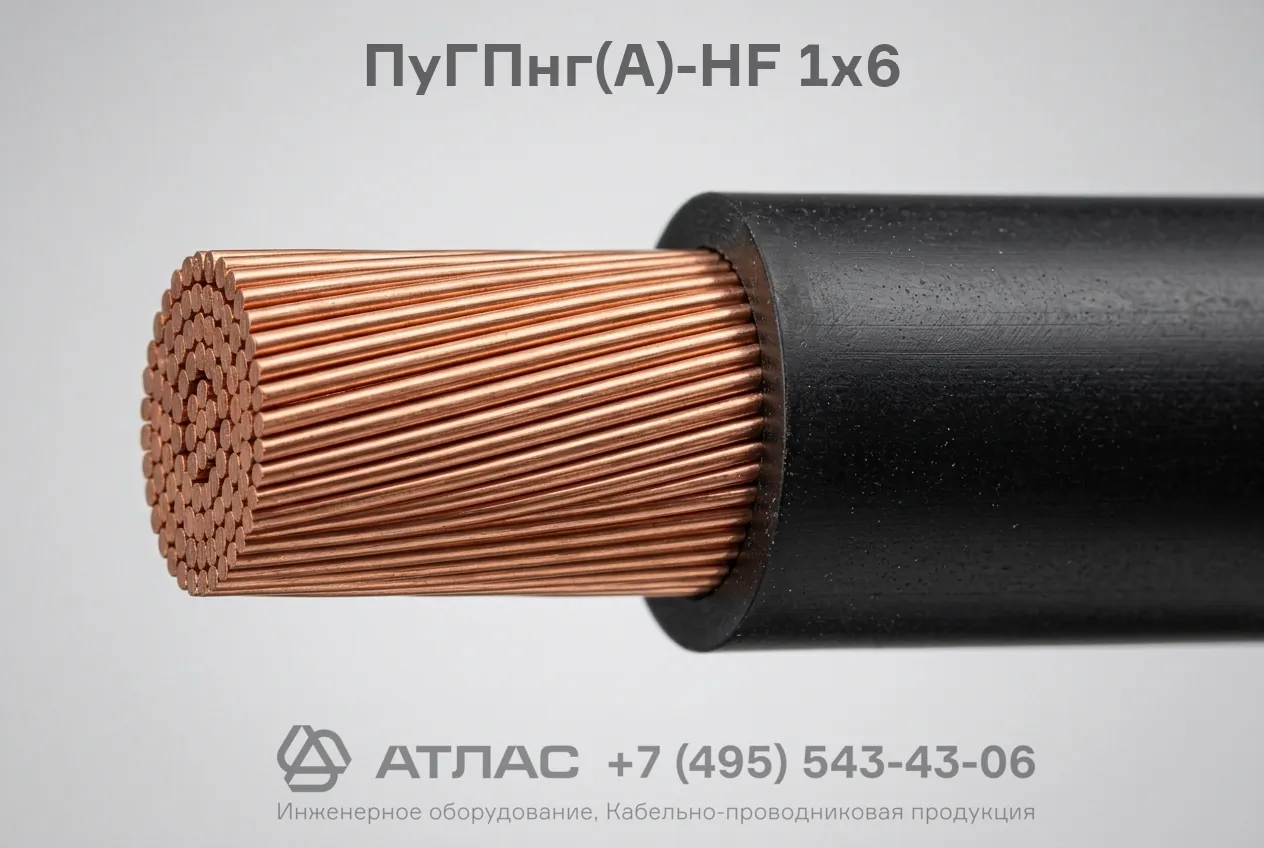

ПуГПнг(А)-HF 1х6 провод установочный повышенной гибкости с изоляцией из безгалогенных полимеров
Провод ПуГПнг(А)-HF 1х6 установочный представляет собой современное электротехническое изделие с медной многопроволочной жилой повышенной гибкости и защитной изоляцией из полимерной композиции, не содержащей галогенов. Провод характеризуется высокой стойкостью к групповому распространению горения по категории А, а также минимальным уровнем выделения дыма и коррозионно-активных газов при возможном тлении или пожаре, что гарантирует безопасность людей и сохранность чувствительного электронного оборудования.
Ниже представлена полная расшифровка обозначения маркировки, детальное описание конструктивных элементов, нормативные технические параметры и типовые сферы практического применения изделия.
Подробная расшифровка маркировки
Обозначение провода формируется в строгом соответствии с требованиями стандартов на установочные провода:
- Пу — провод установочный;
- Г — повышенная гибкость токопроводящей жилы (многопроволочное исполнение класса 5);
- П — изоляция выполнена из полимерной композиции, не содержащей галогенов;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- HF — не выделяет коррозионно-активных газообразных продуктов при горении и тлении (Halogen Free);
- 1 — количество токопроводящих жил;
- 6 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — круглая многопроволочная из мягких медных проволок, соответствующая 5 классу гибкости по ГОСТ 22483.
- Изоляция — сплошной слой из полимерной композиции, не содержащей галогенов, устойчивой к тепловому старению и механическим воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | до 450/750 В |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон температур эксплуатации | от -50 °C до +65 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жилы при эксплуатации | +70 °C |
| Предельная температура жилы при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Категория стойкости к распространению горения | ГОСТ 31565 (П1б.8.1.2.1) |
| Срок службы | не менее 30 лет |
Область применения
- Прокладка в электрических установках при стационарном подключении осветительных и силовых сетей.
- Внутренний монтаж электрооборудования, распределительных щитов, щитов автоматики и пультов управления.
- Прокладка в закрытых кабельных каналах, трубах, лотках, металлорукавах и коробах.
- Монтаж систем электроснабжения на объектах с повышенными требованиями к пожарной безопасности: в медицинских учреждениях, детских садах, школах, высотных зданиях, торгово-развлекательных центрах, вокзалах, аэропортах и центрах обработки данных.
