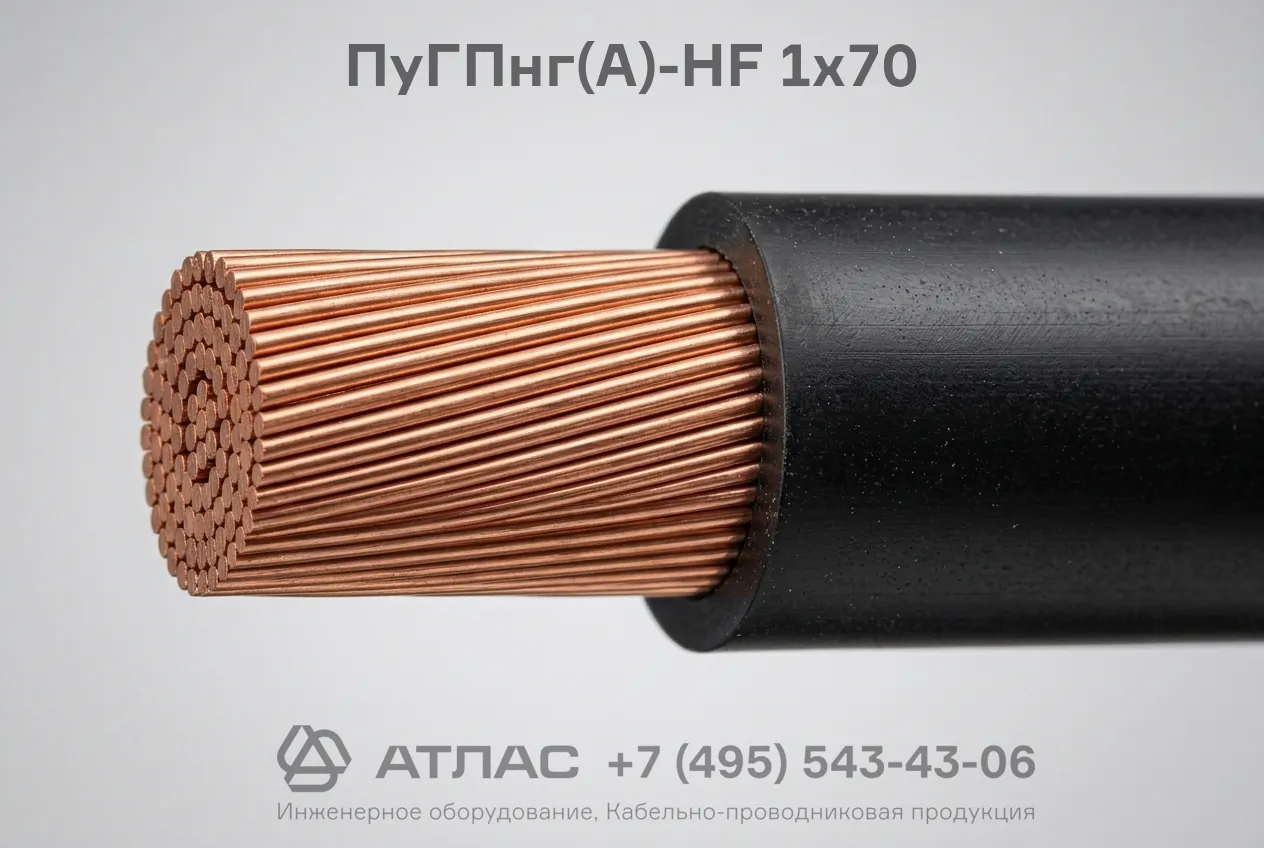

ПуГПнг(А)-HF 1х70 провод установочный медный гибкий безгалогенный 450/750 В повышенной пожаробезопасности
Провод ПуГПнг(А)-HF 1х70 — это установочный гибкий медный провод с изоляцией из безгалогенной полимерной композиции, предназначенный для передачи и распределения электрической энергии в сетях на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц либо постоянное напряжение до 1000 В. Изделие отличается повышенной пожарной безопасностью: изоляционный компаунд не содержит галогенов, не распространяет горение при групповой прокладке по категории А, обладает минимальным уровнем выделения дыма и коррозионно-активных газов при термическом воздействии, а гибкая токопроводящая жила обеспечивает удобство прокладки в сложных трассах и кабельных конструкциях.
Ниже приведена подробная расшифровка маркировки, конструктивные элементы, эксплуатационные характеристики и рекомендуемая область применения провода.
Подробная расшифровка маркировки
Обозначение ПуГПнг(А)-HF 1х70 содержит полную техническую информацию о конструктивных особенностях и свойствах изделия:
- Пу — провод установочный, предназначенный для стационарного монтажа электрических сетей и подключения электрооборудования;
- Г — гибкий, токопроводящая жила выполнена из множества медных проволок повышенного класса гибкости (класс 5 по ГОСТ 22483);
- П — изоляция изготовлена из полимерной композиции, не содержащей галогенов;
- нг(А) — не распространяет горение при групповой прокладке по высшей категории пожарной безопасности А;
- HF — не содержит галогенов (Halogen Free), характеризуется низким дымогазовыделением и отсутствием коррозионно-активных газов при горении и тлении;
- 1 — количество токопроводящих жил;
- 70 — номинальное сечение токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглая медная жила номинальным сечением 70 мм², соответствующая 5 классу гибкости;
- Изоляция — сплошной защитный слой из полимерной композиции, не содержащей галогенов, с нормированной толщиной и цветовой маркировкой.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | до 1000 В |
| Количество и сечение жил | 1х70 мм² |
| Класс гибкости жилы | 5 класс по ГОСТ 22483 |
| Диапазон температур эксплуатации | от -50 °С до +70 °С |
| Температура окружающей среды при монтаже | не ниже -15 °С (без предварительного подогрева) |
| Максимальная допустимая температура нагрева жил при эксплуатации | +70 °С |
| Предельная температура жил при коротком замыкании | +160 °С |
| Минимальный радиус изгиба при прокладке | не менее 5 наружных диаметров провода |
| Категория пожарной безопасности | не распространяет горение по ГОСТ 31565 (категория А) |
| Коррозионная активность газов при горении | эквивалентна требованиям стандартов для безгалогенных компаундов (HF) |
| Срок службы | не менее 30 лет при соблюдении правил монтажа и условий эксплуатации |
Область применения
Провод марки ПуГПнг(А)-HF 1х70 используется на объектах с повышенными требованиями к пожарной безопасности, взрывобезопасности и сохранению работоспособности электронного оборудования. Основные направления применения:
- Прокладка в распределительных щитах, шкафах управления, силовых щитовых сборках и вводно-распределительных устройствах;
- Монтаж электрооборудования, силовых и осветительных сетей в зданиях с массовым пребыванием людей (торговые центры, вокзалы, аэропорты, больницы, школы, детские сады);
- Оснащение серверных комнат, центров обработки данных (ЦОД), диспетчерских узлов, где выделение коррозионно-активных кислот при пожаре недопустимо;
- Стационарная прокладка в кабельных каналах, трубах, лотках, коробах и строительных пустотах в соответствии с нормами ПУЭ.
