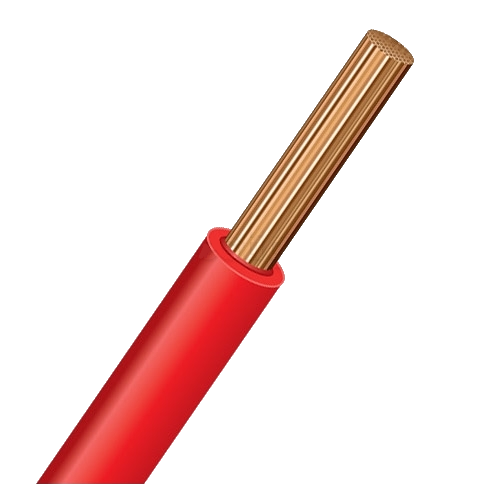

ПуГВ 1х1 установочный гибкий провод с медной многопроволочной жилой в изоляции из ПВХ пластиката
1 007.47 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
14
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50°С до +50°С
Материал жилы
:
медь
Описание
Провод ПуГВ 1х1 установочный гибкий предназначен для стационарной прокладки в осветительных и силовых сетях, монтажа электрооборудования, машин и станков. Оснащен медной гибкой жилой 1 мм² в изоляции из ПВХ пластиката.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
14
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50°С до +50°С
Материал жилы
медь
Материал изоляции
ПВХ
Наружный диаметр, мм
2.5
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
15
Марка
Количество жил
Сечение ТПЖ, мм2

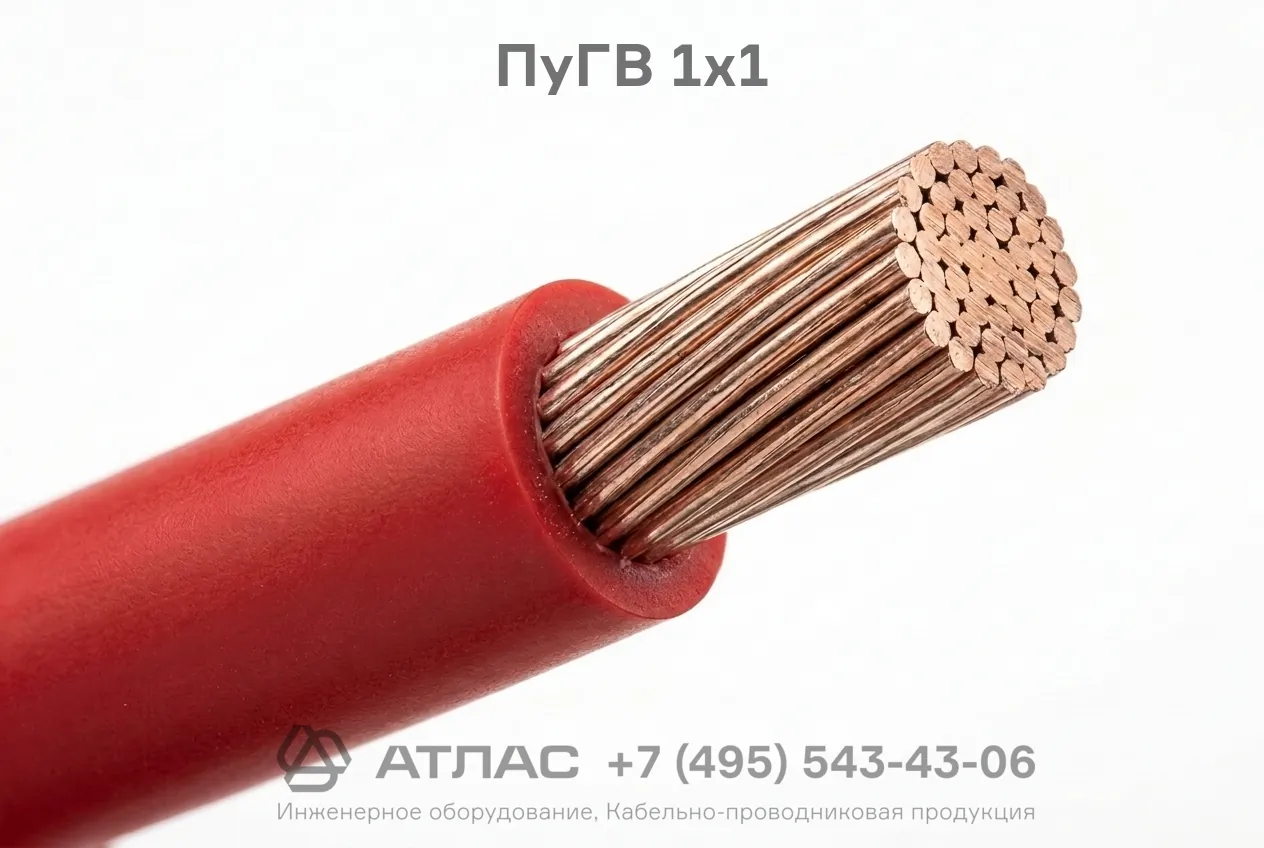

Провод ПуГВ 1х1 установочный гибкий — это электротехническое изделие с одной медной многопроволочной токопроводящей жилой в изоляции из поливинилхлоридного пластиката. Изделие отличается повышенной гибкостью (5 класс по ГОСТ 22483), стойкостью к механическим изгибам, вибрационным нагрузкам и не распространяет горение при одиночной прокладке.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и условия монтажа провода ПуГВ 1х1.
Подробная расшифровка маркировки
Обозначение марки содержит информацию о конструкции и ключевых характеристиках изделия:
- П — провод;
- у — установочный (предназначен для стационарной прокладки в силовых и осветительных сетях);
- Г — гибкий (многопроволочная структура токопроводящей жилы 5 класса гибкости);
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката;
- 1 — количество токопроводящих жил;
- 1 — номинальное сечение жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — медная, многопроволочная, круглой формы, соответствующая 5 классу гибкости согласно нормативным стандартам.
- Изоляция — сплошной слой из поливинилхлоридного пластиката различной цветовой гаммы для удобства фазировки и монтажа цепей.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 450/750 В при частоте до 400 Гц |
| Номинальное постоянное напряжение | до 1000 В |
| Количество и номинальное сечение жил | 1х1 мм² |
| Класс гибкости жилы | 5 класс |
| Диапазон рабочих температур эксплуатации | от -50 °C до +65 °C |
| Относительная влажность воздуха (при +35 °C) | до 98% |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Стойкость к горению | не распространяет горение при одиночной прокладке |
| Срок службы | не менее 20 лет |
Область применения
Провод марки ПуГВ 1х1 рассчитан на применение в следующих условиях:
- Прокладка в электрических установках при стационарной прокладке в осветительных и силовых сетях;
- Монтаж электрооборудования, щитов управления, распределительных шкафов, пультов и пультовых панелей;
- Внутреннее соединение узлов и блоков в машинах, станках и промышленных механизмах;
- Прокладка в стальных трубах, коробах, гибких рукавах, кабельных лотках, а также внутри пустотелых строительных конструкций, где требуются повышенные радиусы изгиба при монтаже.
