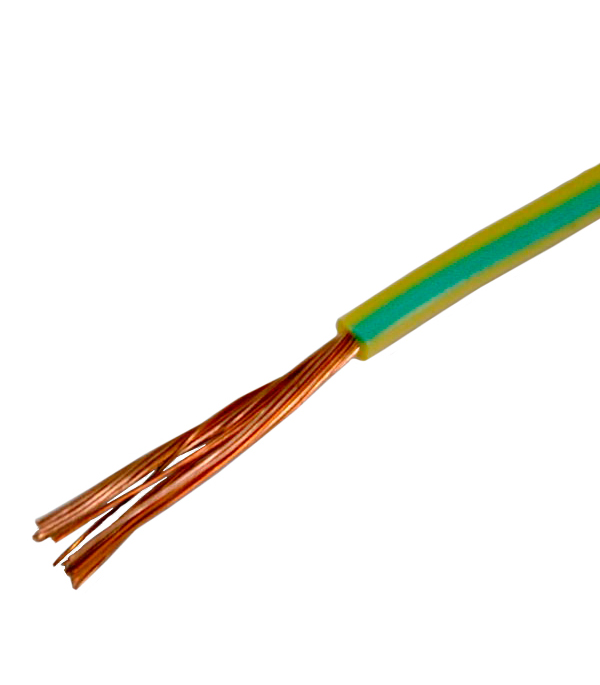

ПуГВ 1х10 провод установочный повышенной гибкости с медной жилой сечением 10 мм² в изоляции из ПВХ
167.17 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
115
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50°С до +50°С
Материал жилы
:
медь
Описание
Провод ПуГВ 1х10 установочный гибкий предназначен для монтажа электрических цепей, распределительных щитов и силовых установок переменным напряжением до 450/750 В. Оснащен медной многопроволочной жилой 10 мм² в изоляции из ПВХ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
115
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50°С до +50°С
Материал жилы
медь
Материал изоляции
ПВХ
Наружный диаметр, мм
6.8
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
15
Марка
Количество жил
Сечение ТПЖ, мм2

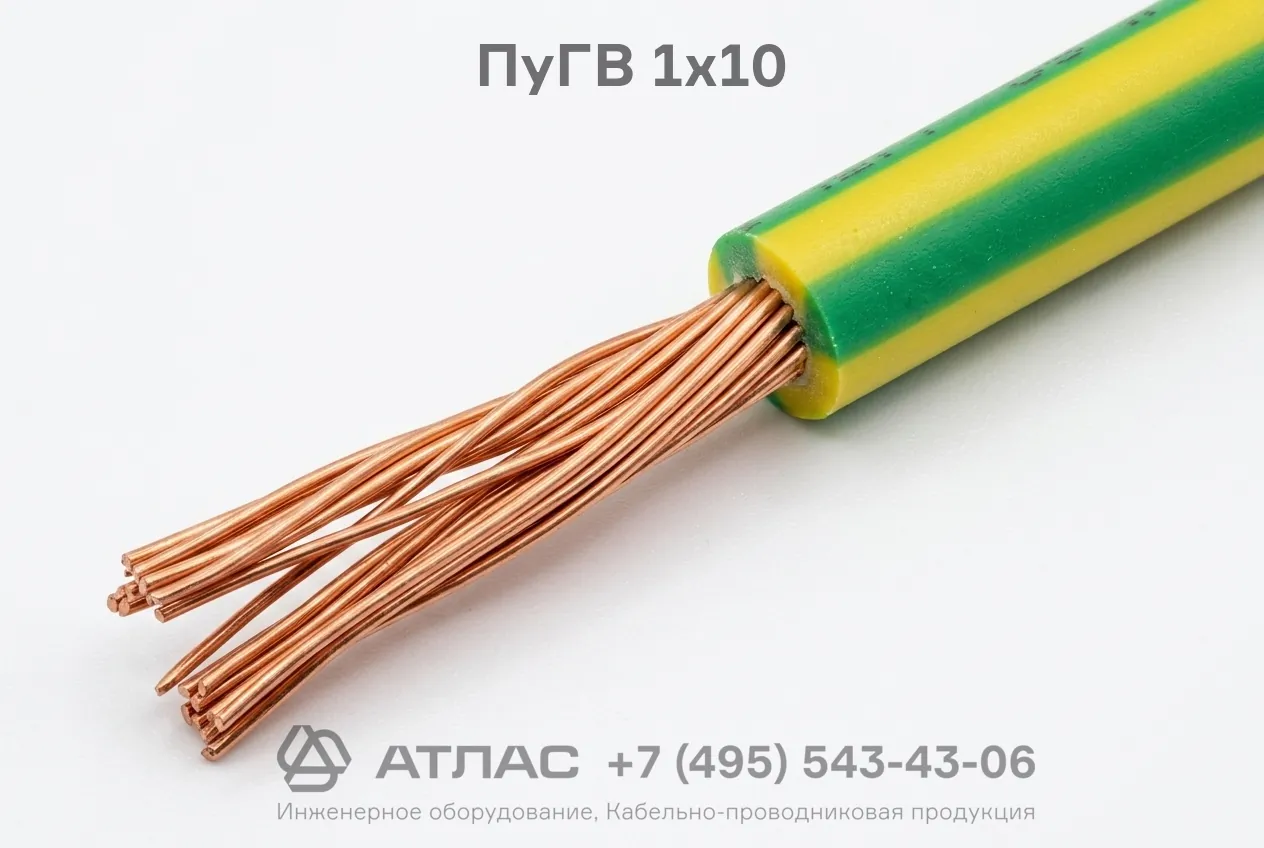

Провод ПуГВ 1х10 — это силовой установочный провод повышенной гибкости с медной многопроволочной жилой и изоляцией из поливинилхлоридного пластиката. Изделие предназначено для стационарной прокладки в электрических сетях, подключения электрооборудования, станков, механизмов и внутренних цепей щитовой сборки. Провод характеризуется высокой гибкостью токопроводящей жилы 5 класса, надежной электрической изоляцией и стойкостью к механическим изгибам при монтаже.
Ниже представлена подробная расшифровка маркировки, послойная конструкция, технические характеристики и рекомендованные условия эксплуатации провода.
Подробная расшифровка маркировки
Обозначение марки ПуГВ 1х10 расшифровывается в соответствии с требованиями ГОСТ 31947-2012:
- П — провод;
- у — установочный (для стационарной прокладки в силовых и осветительных сетях);
- Г — гибкий (токопроводящая жила многопроволочной структуры высокой гибкости);
- В — изоляция выполнена из поливинилхлоридного (ПВХ) пластиката;
- 1 — количество токопроводящих жил в конструкции;
- 10 — номинальное сечение медной жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная, скрученная из мягких медных проволок круглой формы, соответствующая 5 классу гибкости по ГОСТ 22483.
- Изоляция — сплошной слой из поливинилхлоридного пластиката, обладающий высокими диэлектрическими свойствами и стойкостью к истиранию.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 450/750 В (частотой до 400 Гц) |
| Номинальное постоянное напряжение | До 1000 В |
| Диапазон рабочих температур | От -50 °C до +65 °C |
| Температура монтажа без предварительного подогрева | Не ниже -15 °C |
| Максимальная температура нагрева жилы при эксплуатации | +70 °C |
| Минимальный радиус изгиба при монтаже | 5 наружных диаметров |
| Класс гибкости жилы | 5 класс по ГОСТ 22483 |
| Стойкость к горению | Не распространяет горение при одиночной прокладке |
| Срок службы | Не менее 20 лет |
Область применения
- Монтаж силовых и осветительных сетей внутри производственных, административных и жилых помещений.
- Подключение электрощитового оборудования, вводно-распределительных устройств и шкафов управления.
- Прокладка в стальных и пластиковых трубах, кабельных каналах, коробах, лотках и рукавах.
- Монтаж электрических установок, силовых трансформаторов, станков и технологического оборудования, требующих повышенной гибкости проводников при сборке.
- Разводка цепей заземления и уравнивания потенциалов.
