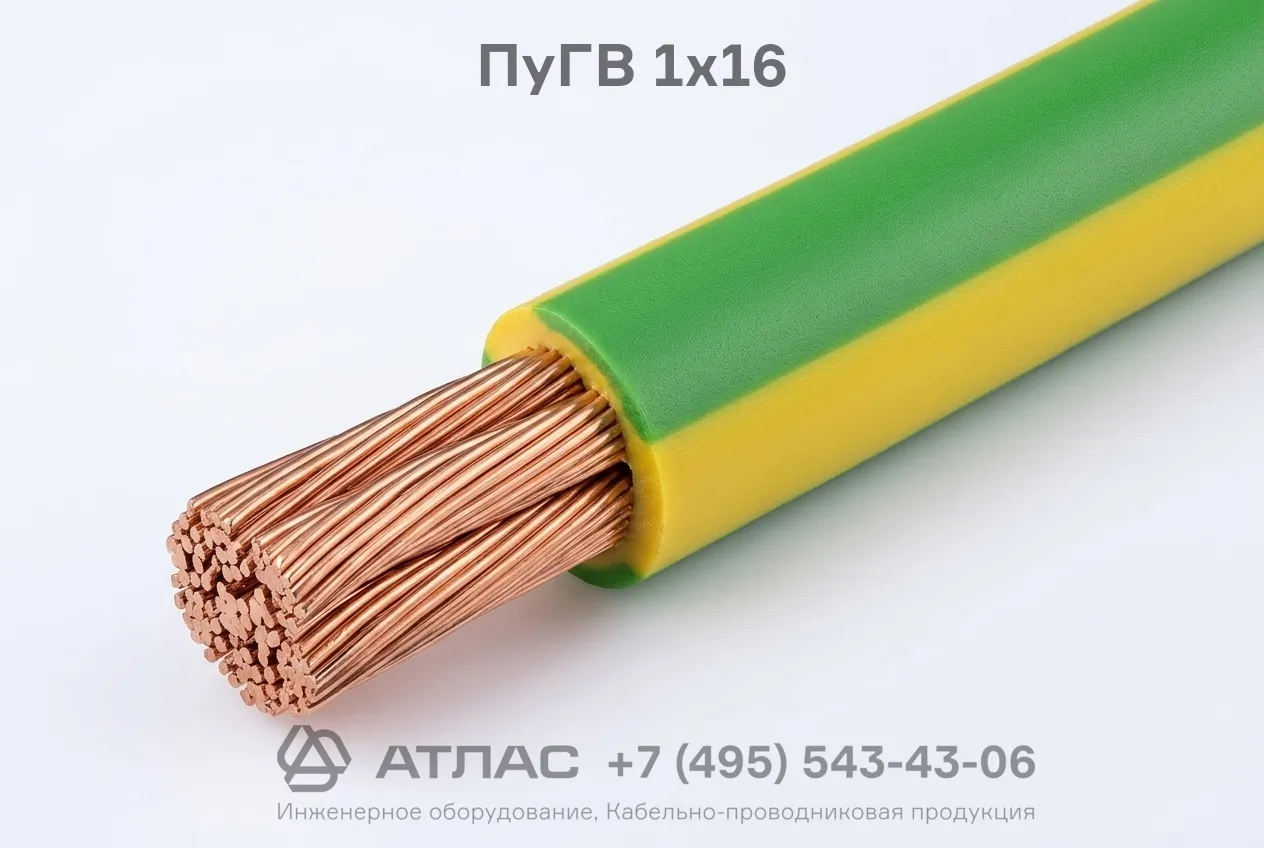

ПуГВ 1х16 установочный провод с медной многопроволочной жилой и ПВХ изоляцией сечением 16 мм2
245.03 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
180
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50°С до +50°С
Материал жилы
:
медь
Описание
Провод ПуГВ 1х16 предназначен для стационарной прокладки в электрических сетях, распределительных щитах и силовых шкафах. Изделие оснащено гибкой медной жилой сечением 16 мм2 в надёжной ПВХ изоляции.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
180
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50°С до +50°С
Материал жилы
медь
Материал изоляции
ПВХ
Наружный диаметр, мм
8
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
15
Марка
Количество жил
Сечение ТПЖ, мм2
Провод ПуГВ 1х16 установочный — это гибкий силовой провод с одной медной многопроволочной жилой в изоляции из поливинилхлоридного пластиката. Изделие отличается повышенным классом гибкости, стойкостью к механическим изгибам при монтаже, широким температурным диапазоном эксплуатации и устойчивостью к распространению горения при одиночной прокладке.
Ниже приведена подробная техническая информация о структуре маркировки, конструктивных элементах, эксплуатационных параметрах и рекомендованных областях применения провода.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие сведения о типе изделия, конструкции жилы, материале изоляции и типоразмере:
- П — провод;
- у — установочный (предназначен для стационарной и гибкой прокладки в силовых и осветительных сетях);
- Г — гибкий (токопроводящая жила выполнена из множества скрученных медных проволок повышенного класса гибкости);
- В — изоляция из поливинилхлоридного пластиката (ПВХ);
- 1 — количество токопроводящих жил;
- 16 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — медная, многопроволочная, круглой формы, соответствующая 5 классу гибкости по ГОСТ 22483.
- Изоляция — сплошной слой из поливинилхлоридного (ПВХ) пластиката, плотно прилегающий к жиле и легко отделяющийся при зачистке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 450/750 В (частотой до 400 Гц) |
| Номинальное постоянное напряжение | До 1000 В |
| Количество жил и сечение | 1х16 мм² |
| Класс гибкости токопроводящей жилы | 5 класс по ГОСТ 22483 |
| Температура окружающей среды при эксплуатации | От -50 °C до +65 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная длительно допустимая температура нагрева жилы | +70 °C |
| Минимальный радиус изгиба при монтаже | Не менее 5 наружных диаметров |
| Относительная влажность воздуха при температуре до +35 °C | До 98% |
| Срок службы | Не менее 15 лет |
Область применения
- Монтаж электрооборудования, машин, станков, механизмов и внутренних силовых установок;
- Разводка электрических цепей внутри распределительных щитов, пультов управления, шкафов автоматики и вводно-распределительных устройств;
- Прокладка в кабельных каналах, трубах, коробах, гибких металлорукавах и на лотках;
- Организация цепей заземления и уравнивания потенциалов на промышленных и гражданских объектах;
- Монтаж силовых и осветительных сетей в условиях, где требуются частые или сложные изгибы трассы.
