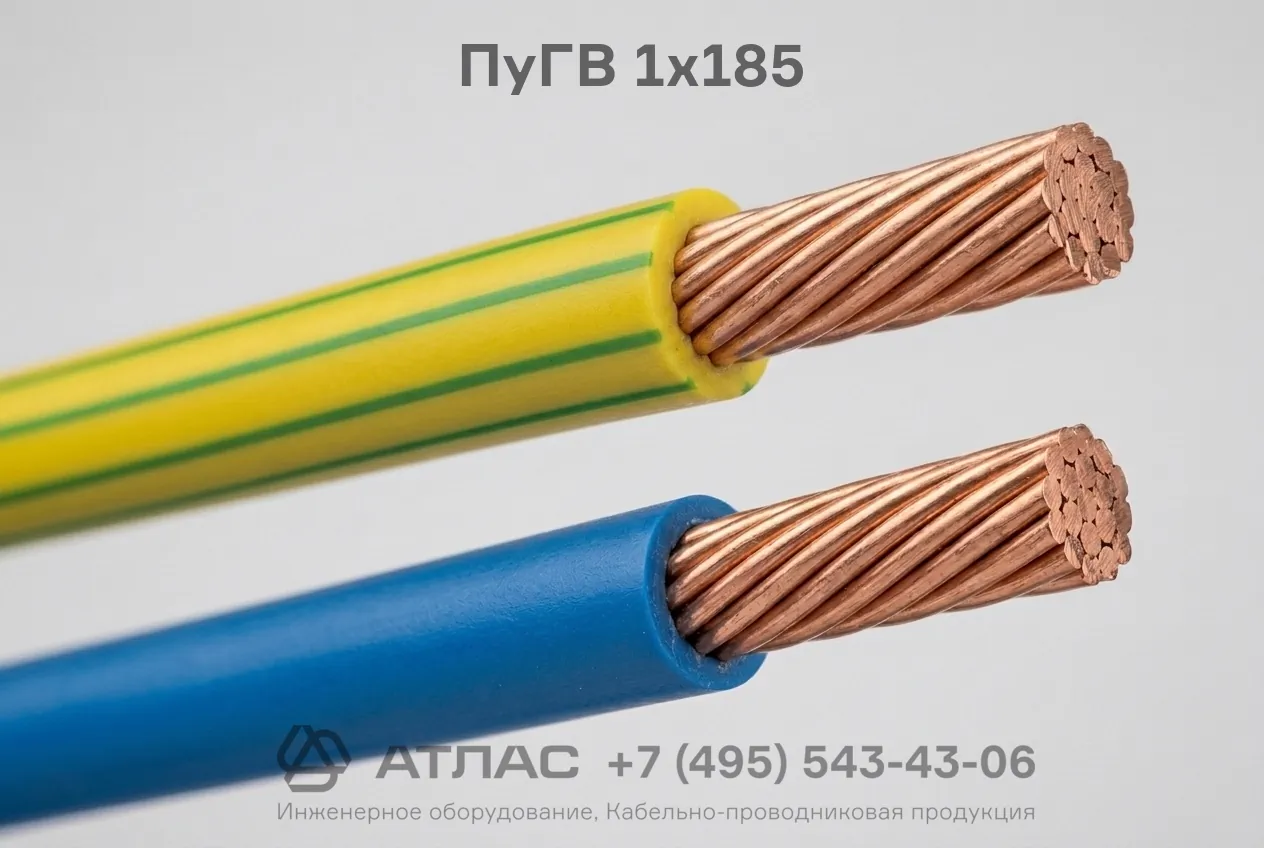

ПуГВ 1х185 установочный медный провод повышенной гибкости в поливинилхлоридной изоляции 450/750 В
Провод ПуГВ 1х185 установочный представляет собой гибкий провод с одной медной многопроволочной токопроводящей жилой в изоляции из поливинилхлоридного пластиката. Изделие предназначено для стационарной прокладки в силовых и осветительных сетях, а также для электрического монтажа оборудования, машин, механизмов и станков на номинальное переменное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1000 В. Повышенная гибкость жилы обеспечивает удобство монтажа в распределительных щитах и шкафах управления с частыми изгибами трассы.
Ниже представлена детальная техническая информация, расшифровка буквенно-цифрового обозначения, особенности конструкции и нормативные параметры изделия.
Подробная расшифровка маркировки
Обозначение марки раскрывает конструктивное исполнение и назначение провода:
- П — провод;
- у — установочный (для стационарной прокладки в электрических сетях);
- Г — повышенная гибкость конструкции (многопроволочная медная жила 5 класса гибкости);
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного пластиката (ПВХ);
- 1 — количество токопроводящих жил;
- 185 — номинальное сечение жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглая жила, скрученная из мягких медных проволок, соответствующая 5 классу гибкости по ГОСТ 22483;
- Изоляция — сплошной слой из качественного поливинилхлоридного пластиката с высокими диэлектрическими свойствами, устойчивого к растрескиванию и механическим воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 450/750 В (частота до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур | от -50 °C до +65 °C |
| Максимально допустимая температура нагрева жилы | +70 °C |
| Температура окружающей среды при монтаже | не ниже -15 °C (без предварительного подогрева) |
| Минимальный радиус изгиба при прокладке | не менее 5 наружных диаметров |
| Класс гибкости токопроводящей жилы | 5 класс по ГОСТ 22483 |
| Стойкость к горению | не распространяет горение при одиночной прокладке |
| Срок службы | не менее 20 лет |
Область применения
- Прокладка в осветительных и силовых электросетях жилых, административных и промышленных зданий;
- Монтаж электрооборудования, силовых щитов, шкафов автоматики, пультов управления и распределительных устройств;
- Стационарная прокладка в кабельных коробах, лотках, кабель-каналах, металлорукавах, трубах (включая гофрированные и гладкие пластиковые);
- Монтаж электрических цепей на участках, где требуются частые и компактные изгибы токопроводящего провода при вводе в аппаратуру.
