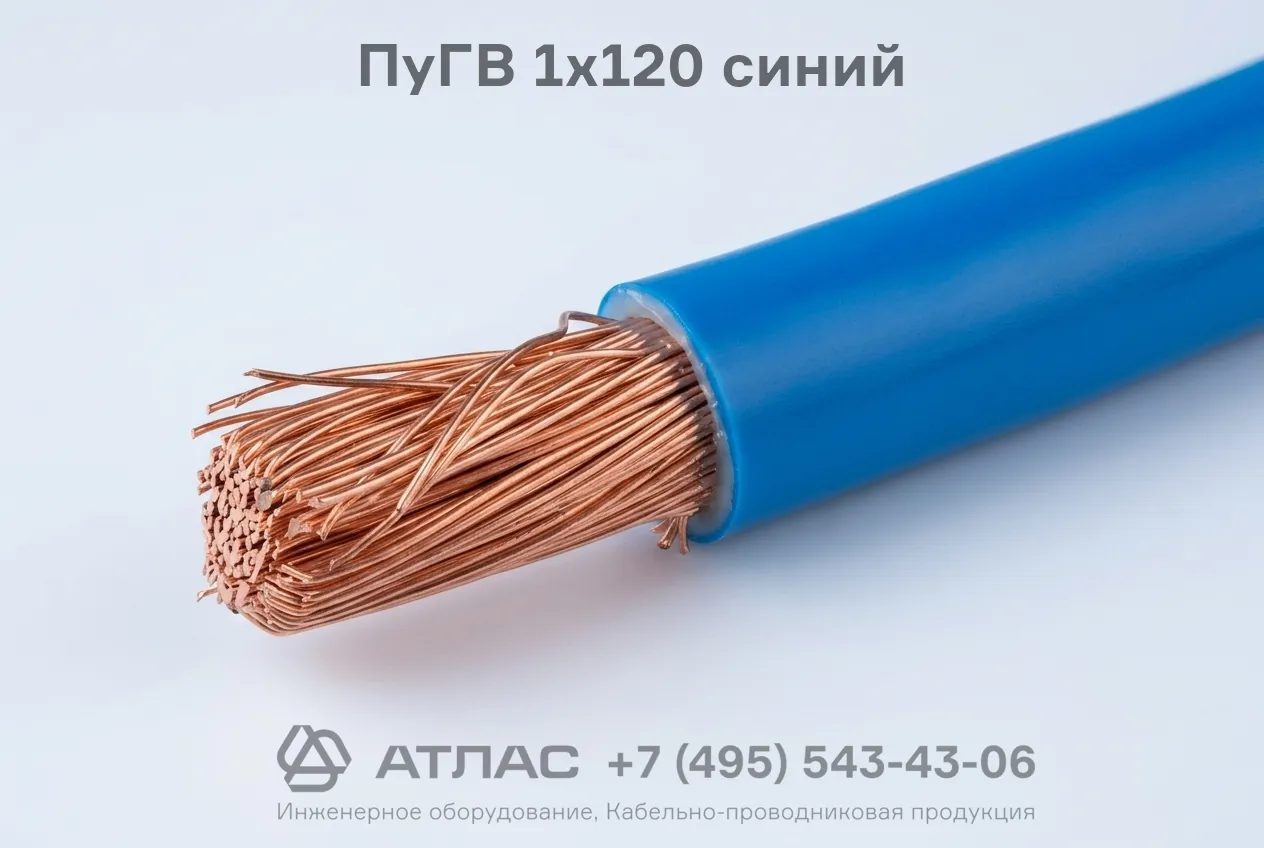

ПуГВ 1х120 синий установочный гибкий медный провод 1х120 мм² в синей изоляции ПВХ для монтажа электрооборудования
36.94 руб.
Характеристики
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50°С до +50°С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Провод ПуГВ 1х120 синий — гибкий установочный провод с одной медной многопроволочной жилой сечением 120 мм² в ПВХ изоляции. Предназначен для стационарного монтажа силовых цепей и щитов напряжением до 450/750 В.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50°С до +50°С
Материал жилы
медь
Материал изоляции
ПВХ
Наружный диаметр, мм
2
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
15
Марка
Количество жил
Сечение ТПЖ, мм2
Провод ПуГВ 1х120 синий — медный гибкий установочный провод повышенной эластичности с поливинилхлоридной изоляцией. Изделие предназначено для передачи и распределения электрической энергии в стационарных силовых и осветительных сетях, а также для монтажа электрооборудования, машин, распределительных щитов и механизмов на номинальное переменное напряжение до 450/750 В или постоянное напряжение до 1000 В.
Ниже представлены подробная расшифровка маркировки, послойная конструкция провода, нормативные технические характеристики и основные области его применения.
Подробная расшифровка маркировки
Обозначение ПуГВ 1х120 синий содержит полную информацию о конструкции, материалах и геометрических параметрах проводника:
- П — провод;
- у — установочный (для стационарной прокладки в силовых и осветительных цепях);
- Г — гибкий (токопроводящая жила выполнена из множества тонких медных проволок 5 класса гибкости);
- В — изоляция изготовлена из поливинилхлоридного (ПВХ) пластиката;
- 1 — количество токопроводящих жил;
- 120 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²);
- синий — цвет наружной изоляции (традиционно применяется для идентификации нулевого рабочего проводника N).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглая жила, скрученная из мягких медных проволок 5 класса гибкости в соответствии с ГОСТ 22483.
- Изоляция — сплошной слой поливинилхлоридного пластиката (ПВХ) синего цвета, плотно прилегающий к жиле и легко отделяемый при зачистке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 450/750 В (частотой до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Количество и номинальное сечение жил | 1х120 мм² |
| Класс гибкости токопроводящей жилы | 5 класс по ГОСТ 22483 |
| Температура окружающей среды при эксплуатации | от -50 °C до +65 °C |
| Относительная влажность воздуха (при +35 °C) | до 98% |
| Монтаж без предварительного подогрева | не ниже -15 °C |
| Максимальная допустимая температура нагрева жилы | +70 °C |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Стойкость к горению | не распространяет горение при одиночной прокладке (ГОСТ 31565) |
| Срок службы | не менее 15 лет |
Область применения
- Монтаж силовых распределительных щитов, главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ).
- Подключение мощного технологического, промышленного и электротехнического оборудования.
- Прокладка в кабельных каналах, трубах (стальных, полиэтиленовых, гофрированных), лотках и замкнутых коробах.
- Монтаж участков электрических цепей, где требуются частые и компактные изгибы токопроводящих линий.
