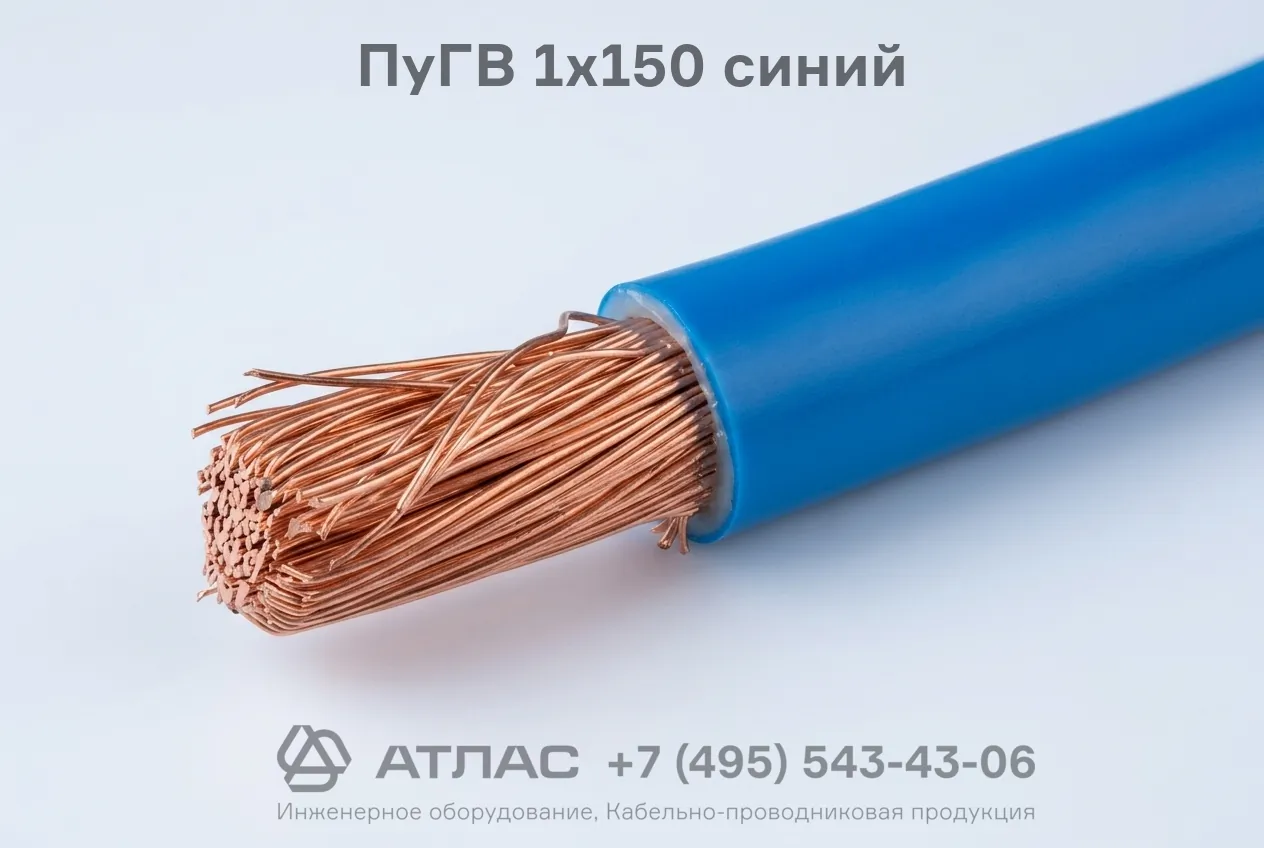

ПуГВ 1х150 синий медный гибкий установочный провод в ПВХ изоляции
59.53 руб.
Характеристики
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50°С до +50°С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Провод ПуГВ 1х150 синий с медной гибкой жилой 5 класса и ПВХ изоляцией. Предназначен для монтажа в электрощитах, каналах и силовых сетях на напряжение до 450/750 В.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50°С до +50°С
Материал жилы
медь
Материал изоляции
ПВХ
Наружный диаметр, мм
22.6
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
15
Марка
Количество жил
Сечение ТПЖ, мм2
Провод ПуГВ 1х150 синий представляет собой одножильный медный гибкий установочный провод повышенной гибкости с изоляцией из поливинилхлоридного пластиката. Изделие предназначено для стационарной прокладки в электрических сетях, силовых распределительных щитах, шкафах управления и подключения электрооборудования, требующего повышенной гибкости при монтаже.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические параметры и область применения провода.
Подробная расшифровка маркировки
Обозначение ПуГВ 1х150 синий содержит полную информацию о конструкции и назначении изделия:
- П — провод электрический;
- у — установочный, предназначенный для монтажа электрических цепей и распределительных устройств;
- Г — повышенная гибкость токопроводящей жилы (многопроволочная структура);
- В — изоляция выполнена из поливинилхлоридного (ПВХ) пластиката;
- 1 — количество токопроводящих жил;
- 150 — номинальное сечение медной жилы в квадратных миллиметрах (мм²);
- синий — цвет наружной изоляции жилы, применяемый преимущественно для обозначения нулевых рабочих проводников.
Конструкция кабеля
- Токопроводящая жила — круглая многопроволочная из мягких медных проволок 5 класса гибкости в соответствии с требованиями ГОСТ 22483.
- Изоляция — сплошной слой поливинилхлоридного пластиката синего цвета, обеспечивающий надёжные диэлектрические свойства и лёгкое снятие при монтаже.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 450/750 В (частота до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур эксплуатации | от -50 °C до +65 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная рабочая температура жилы при эксплуатации | +70 °C |
| Минимальный радиус изгиба при прокладке | не менее 5 наружных диаметров |
| Класс гибкости жилы | 5 класс по ГОСТ 22483 |
| Стойкость к горению | не распространяет горение при одиночной прокладке |
| Срок службы | не менее 20 лет |
Область применения
- Монтаж силовых распределительных щитов, щитов автоматики, главных распределительных щитов (ГРЩ) и шкафов управления.
- Стационарная прокладка в кабельных лотках, коробах, кабель-каналах, металлорукавах, трубах и замкнутых полостях строительных конструкций.
- Подключение электрооборудования, силовых установок, трансформаторов и механизмов в условиях, требующих повышенной гибкости проводника.
- Организация силовых цепей и заземляющих линий переменного и постоянного тока в промышленных и гражданских зданиях.
