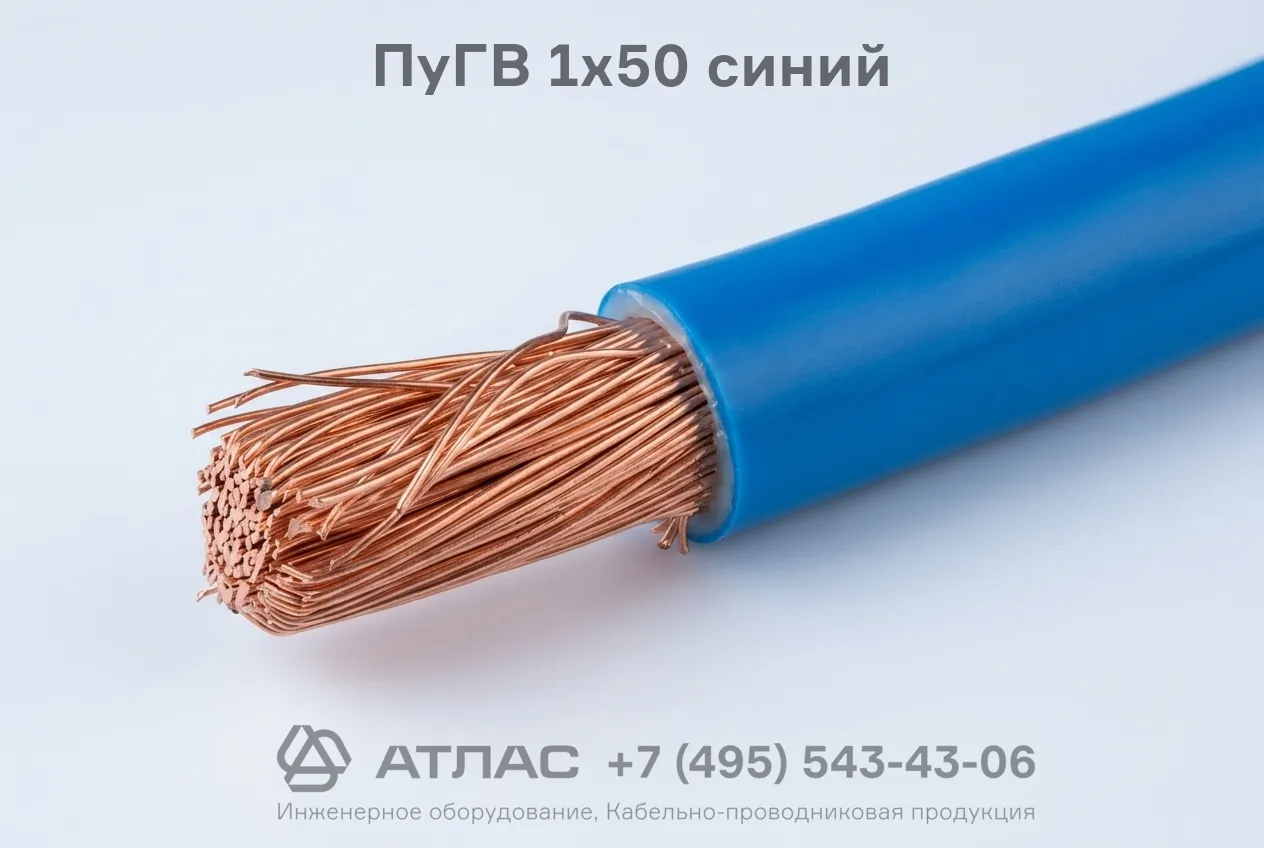

ПуГВ 1х50 синий установочный гибкий провод с медной многопроволочной жилой 50 мм2 и ПВХ изоляцией
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50°С до +50°С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Провод ПуГВ 1х50 синий установочный повышенной гибкости с медной многопроволочной жилой 50 мм2 и изоляцией из ПВХ пластиката. Применяется для электрических установок, силовых щитов и цепей заземления.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50°С до +50°С
Материал жилы
медь
Материал изоляции
ПВХ
Наружный диаметр, мм
13.6
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
15
Марка
Количество жил
Сечение ТПЖ, мм2
Провод ПуГВ 1х50 синий установочный — это гибкий силовой провод с одной медной многопроволочной жилой сечением 50 мм² и изоляцией из поливинилхлоридного пластиката синего цвета. Изделие отличается повышенной гибкостью (класс 5), высокой стойкостью к механическим изгибам при монтаже, устойчивостью к распространению горения при одиночной прокладке и рассчитано на длительную эксплуатацию в электрических сетях переменного тока напряжением до 450/750 В или постоянного тока до 1000 В.
Ниже приведена подробная расшифровка маркировки, конструктивные элементы, эксплуатационные характеристики и область применения данного провода.
Подробная расшифровка маркировки
Обозначение ПуГВ 1х50 синий содержит ключевые сведения о типе изделия, материалах и конструктивных особенностях:
- П — провод;
- у — установочный (монтажный), предназначенный для стационарной прокладки в силовых и осветительных сетях;
- Г — гибкий, токопроводящая жила выполнена из множества тонких медных проволок не ниже 5 класса гибкости;
- В — изоляция выполнена из поливинилхлоридного (ПВХ) пластиката;
- 1 — количество токопроводящих жил в проводе;
- 50 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²);
- синий — цветовая идентификация изоляции, предназначенная для обозначения нулевого рабочего проводника (N).
Конструкция кабеля
- Токопроводящая жила — круглая многопроволочная медная жила 5 класса гибкости по ГОСТ 22483, обладающая высокой проводимостью и пластичностью;
- Изоляция — сплошной слой из поливинилхлоридного пластиката синего цвета, плотно прилегающий к жиле и легко отделяемый при зачистке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | до 1000 В |
| Количество и сечение жил | 1х50 мм² |
| Класс гибкости токопроводящей жилы | 5 по ГОСТ 22483 |
| Диапазон рабочих температур | от -50 °C до +65 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Стойкость к горению | не распространяет горение при одиночной прокладке (ГОСТ 31565) |
| Срок службы | не менее 20 лет |
Область применения
- Монтаж электрических щитов, силовых шкафов, вводно-распределительных устройств и пультов управления;
- Стационарная прокладка в осветительных и силовых электросетях;
- Монтаж цепей заземления и уравнивания потенциалов на промышленных и гражданских объектах;
- Прокладка в кабель-каналах, лотках, трубах, металлорукавах и пустотах строительных конструкций;
- Подключение промышленного электрооборудования, станочных агрегатов и механизмов, требующих повышенной гибкости проводников.
