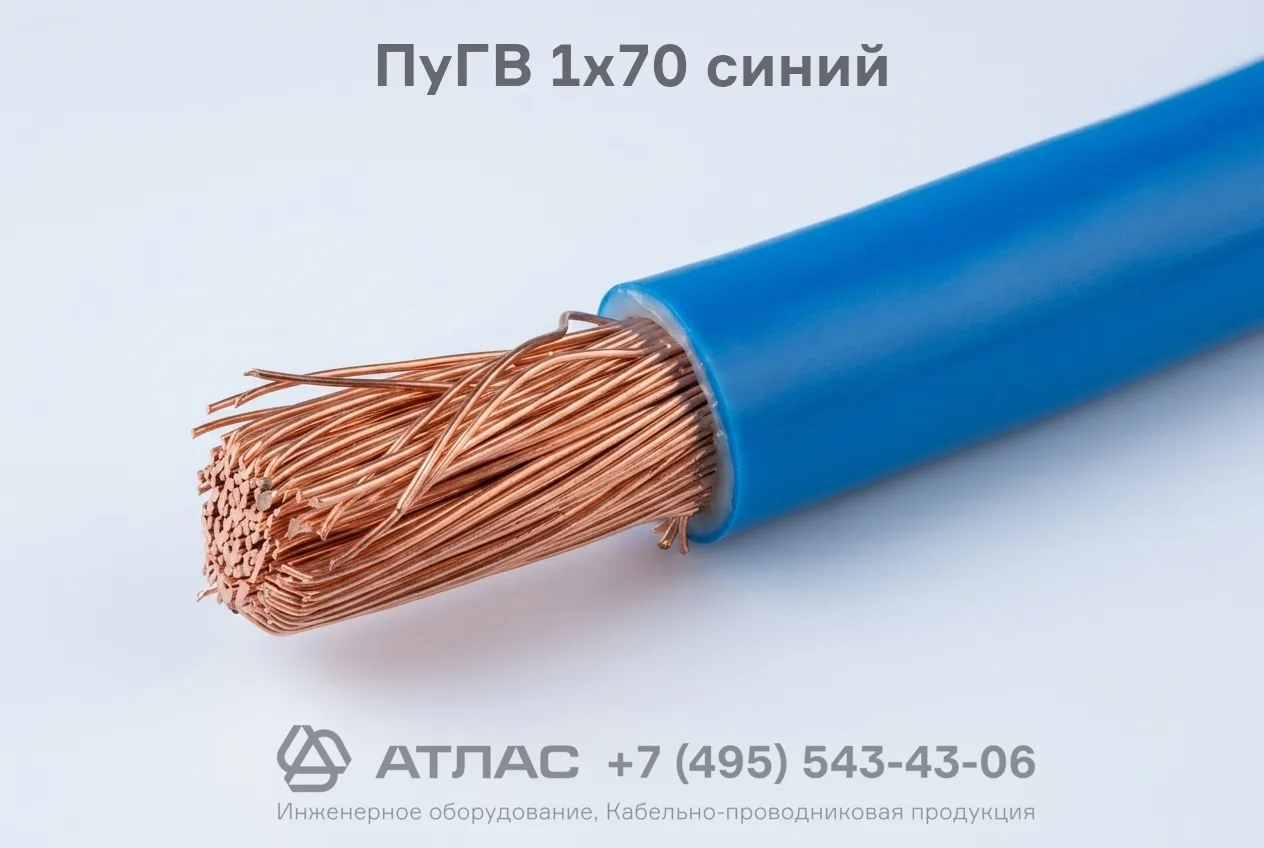

ПуГВ 1х70 синий провод установочный повышенной гибкости с медной многопроволочной жилой сечением 70 мм²
16.13 руб.
Характеристики
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50°С до +50°С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Провод ПуГВ 1х70 синий — медный гибкий установочный провод с изоляцией из ПВХ пластиката. Предназначен для монтажа цепей в распределительных щитах, силовых сетях и установках на номинальное напряжение до 450/750 В.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50°С до +50°С
Материал жилы
медь
Материал изоляции
ПВХ
Наружный диаметр, мм
15.6
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
15
Марка
Количество жил
Сечение ТПЖ, мм2
Провод ПуГВ 1х70 синий установочный — это гибкий силовой провод с одной многопроволочной медной токопроводящей жилой в изоляции из поливинилхлоридного пластиката синего цвета. Изделие предназначено для стационарной прокладки в силовых и осветительных сетях, монтажа электрооборудования, машин и распределительных щитов. Провод характеризуется повышенной гибкостью (5 класс жилы), стойкостью к механическим изгибам, вибрационным нагрузкам и не распространяет горение при одиночной прокладке.
Ниже представлена подробная техническая расшифровка маркировки, послойное описание конструкции, таблица нормативных характеристик и условия эксплуатации провода.
Подробная расшифровка маркировки
Обозначение марки ПуГВ 1х70 синий содержит полную информацию о назначении, конструктивном исполнении, параметрах жилы и цвете изоляции:
- П — провод, электротехническое изделие для передачи и распределения электрической энергии;
- у — установочный, предназначенный для монтажа электрических цепей и подключения электрооборудования;
- Г — гибкий, с токопроводящей жилой повышенного класса гибкости (класс 5);
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката;
- 1 — количество токопроводящих жил в изделии;
- х — знак умножения (разделитель количества жил и сечения);
- 70 — номинальное сечение токопроводящей медной жилы, выраженное в квадратных миллиметрах (мм²);
- синий — синий цвет изоляции жилы, применяемый преимущественно для обозначения нулевого рабочего проводника (N).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглой формы, скрученная из мягких медных проволок, соответствующая 5 классу гибкости по ГОСТ 22483-2012.
- Изоляция — сплошной слой из высококачественного поливинилхлоридного пластиката синего цвета, наложенный непосредственно на медную жилу с легким отделением при зачистке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | До 1000 В |
| Количество и номинальное сечение жил | 1 х 70 мм² |
| Класс гибкости токопроводящей жилы | 5 класс по ГОСТ 22483-2012 |
| Диапазон рабочих температур эксплуатации | От -50 °C до +65 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная температура нагрева жилы при эксплуатации | +70 °C |
| Минимальный радиус изгиба при монтаже | Не менее 5 наружных диаметров провода |
| Стойкость к горению | Не распространяет горение при одиночной прокладке (ГОСТ 31565) |
| Срок службы | Не менее 20 лет |
Область применения
- Монтаж силовых распределительных щитов, шкафов управления, пультов и вводно-распределительных устройств (ВРУ).
- Прокладка в кабель-каналах, лотках, коробах, стальных и пластиковых трубах, металлорукавах и кабельных эстакадах.
- Подключение стационарного электрооборудования, станков, механизмов и технологических установок с повышенными требованиями к радиусу изгиба проводников.
- Организация силовых цепей и заземляющих линий переменного и постоянного тока внутри производственных, общественных и жилых зданий.
