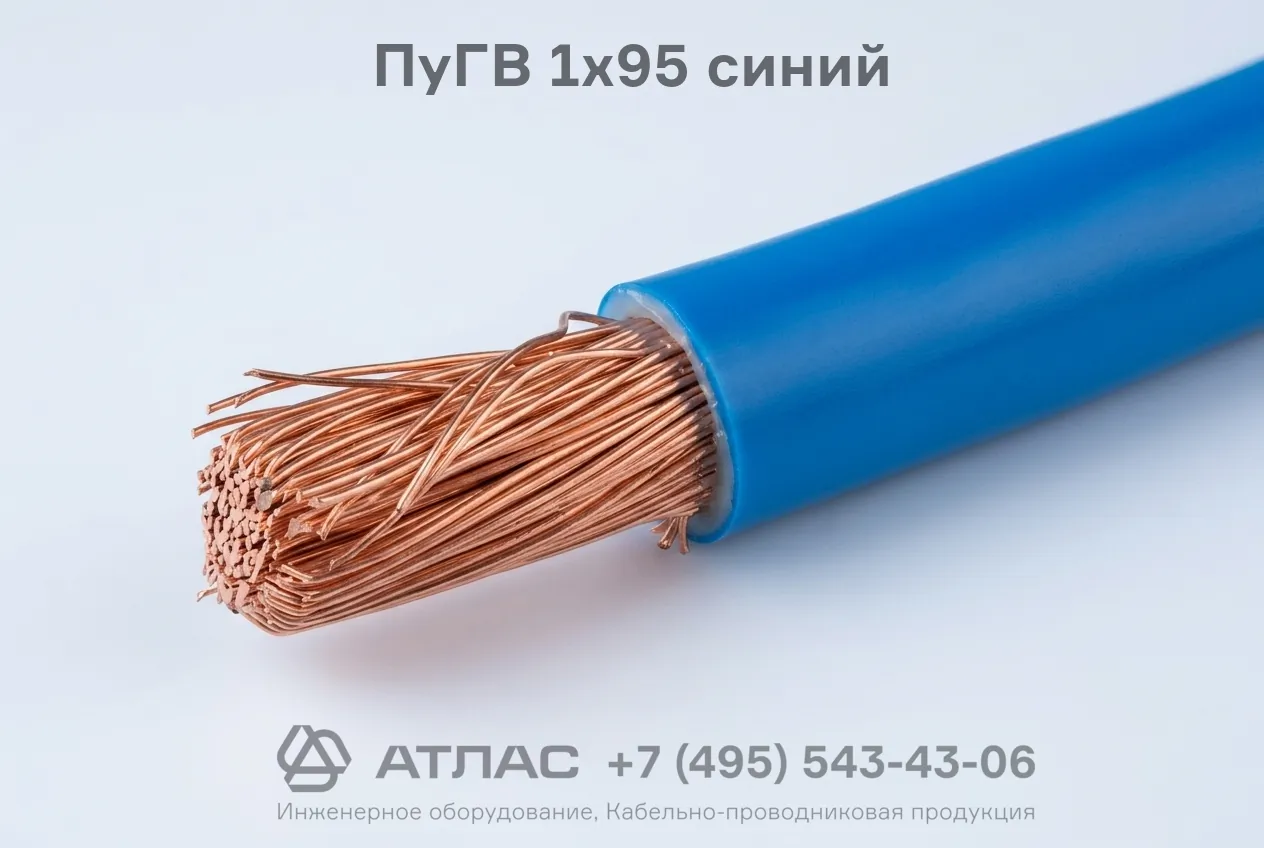

ПуГВ 1х95 синий провод установочный медный повышенной гибкости с изоляцией из ПВХ пластиката
Провод ПуГВ 1х95 синий установочный — это медный провод повышенной гибкости с изоляцией из поливинилхлоридного пластиката синего цвета, предназначенный для стационарной и гибкой прокладки в силовых и осветительных сетях, а также для подключения электрооборудования. Изделие отличается высоким классом гибкости токопроводящей жилы, устойчивостью к многократным изгибам, стойкостью к воздействию плесневых грибов и нераспространением горения при одиночной прокладке.
Ниже представлена полная расшифровка маркировки, конструкция провода, перечень нормативных технических характеристик и основные сферы его эксплуатации.
Подробная расшифровка маркировки
Обозначение провода ПуГВ 1х95 синий содержит сведения о его назначении, конструктивном исполнении и параметрах токопроводящей жилы:
- П — провод;
- у — установочный, предназначен для распределения и монтажа электроэнергии;
- Г — повышенная гибкость за счет применения многопроволочной токопроводящей жилы;
- В — изоляция выполнена из поливинилхлоридного пластиката (ПВХ);
- 1 — одна токопроводящая жила;
- 95 — номинальное сечение жилы составляет 95 мм²;
- синий — цветовая маркировка изоляции синего цвета (применяется для обозначения нулевого рабочего или фазного проводника).
Конструкция кабеля
- Токопроводящая жила — медная, многопроволочная, круглой формы, соответствующая 5 классу гибкости по ГОСТ 22483;
- Изоляция — сплошной слой из поливинилхлоридного (ПВХ) пластиката синего цвета с высокими диэлектрическими свойствами.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур | от -50 °C до +65 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная длительно допустимая температура нагрева жилы | +70 °C |
| Минимальный радиус изгиба при монтаже | 5 наружных диаметров |
| Класс гибкости жилы | 5 класс по ГОСТ 22483 |
| Стойкость к горению | не распространяет горение при одиночной прокладке |
| Срок службы | не менее 15 лет |
Область применения
Благодаря высокой гибкости жилы сечением 95 мм² провод ПуГВ синего цвета широко востребован в промышленном и гражданском электромонтаже:
- Монтаж силовых распределительных щитов, главных распределительных щитов (ГРЩ) и шкафов автоматики;
- Прокладка электрических цепей в кабельных лотках, кабель-каналах, стальных и пластиковых трубах, металлорукавах;
- Подключение мощного промышленного электрооборудования, станочных агрегатов и генераторных установок;
- Разводка внутренних цепей в распределительных устройствах при наличии частых изгибов трассы;
- Использование в качестве нулевого проводника в сетях переменного и постоянного тока.
