ПуВ 1х1,5 установочный провод с медной жилой в ПВХ изоляции для электрических сетей 450/750 В
Провод ПуВ 1х1,5 — установочный силовой провод с одной медной токопроводящей жилой сечением 1,5 мм² в изоляции из поливинилхлоридного пластиката. Изделие предназначено для стационарной прокладки в электрических установках, силовых и осветительных сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное переменное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1000 В. Провод отличается высокой надежностью, устойчивостью к механическим воздействиям, воздействию плесневых грибов и не распространяет горение при одиночной прокладке.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных элементах, нормативных параметрах и рекомендуемых сферах применения данного провода.
Подробная расшифровка маркировки
Обозначение марки ПуВ 1х1,5 содержит исчерпывающие сведения о типе изделия, материалах изоляции и геометрических параметрах токопроводящей жилы в соответствии с ГОСТ 31947-2012:
- П — провод (тип кабельного изделия);
- у — установочный (назначение изделия для стационарной прокладки в осветительных и силовых сетях);
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката;
- 1 — количество токопроводящих жил;
- 1,5 — номинальное сечение жилы в квадратных миллиметрах (мм²).
Конструкция кабеля

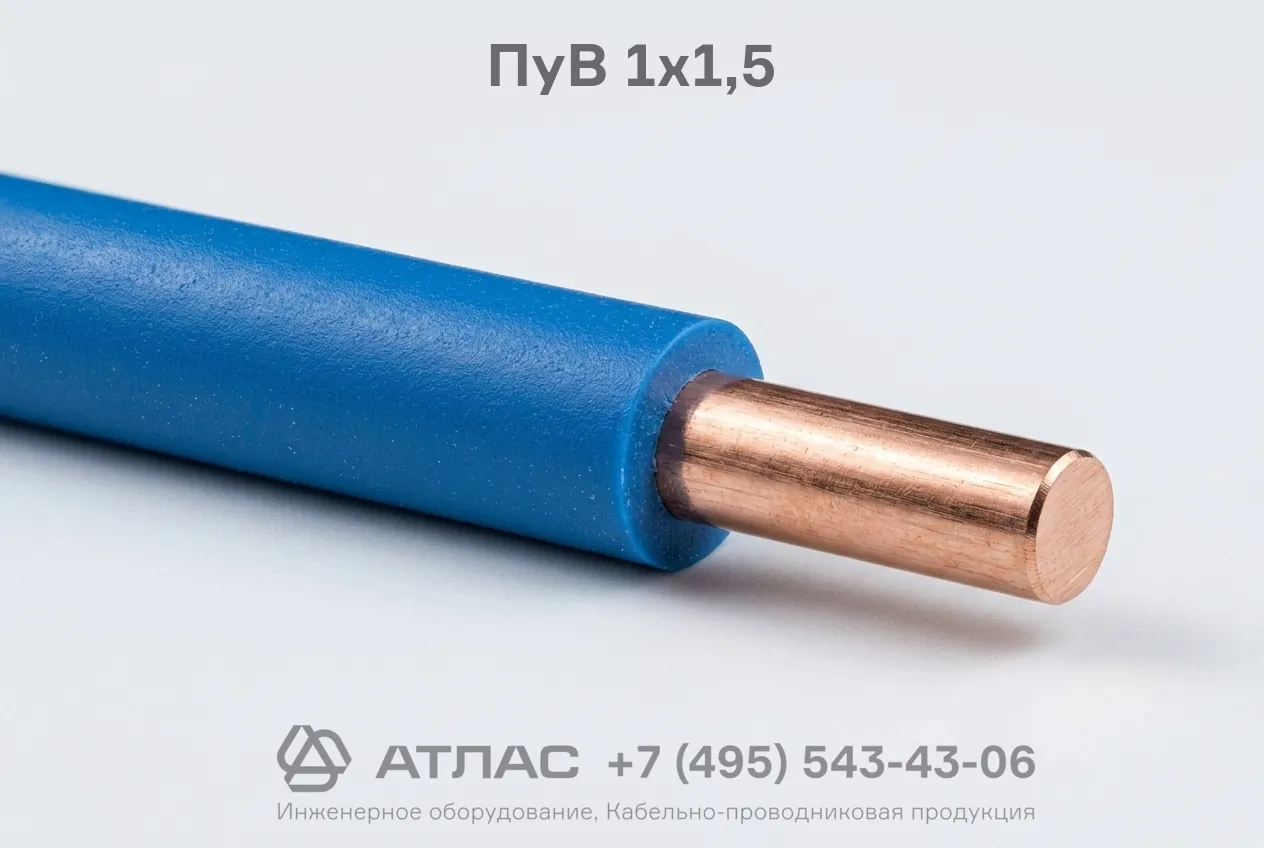

- Токопроводящая жила — круглая медная жила однопроволочного или многопроволочного исполнения 1 класса гибкости по ГОСТ 22483-2012 номинальным сечением 1,5 мм².
- Изоляция — сплошной слой из поливинилхлоридного пластиката, наложенный непосредственно на медную жилу с обеспечением легкого отделения при зачистке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 450/750 В при частоте до 400 Гц |
| Номинальное постоянное напряжение | до 1000 В |
| Количество и сечение жил | 1х1,5 мм² |
| Материал токопроводящей жилы | Медь |
| Класс гибкости жилы | 1 класс по ГОСТ 22483 |
| Материал изоляции | Поливинилхлоридный пластикат (ПВХ) |
| Диапазон температур эксплуатации | от -50 °C до +65 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Нераспространение горения | Одиночная прокладка по ГОСТ IEC 60332-1-2 |
| Срок службы | не менее 20 лет |
Область применения
- Прокладка в стальных, пластиковых и гофрированных трубах, кабель-каналах и замкнутых строительных нишах;
- Монтаж осветительных сетей внутри жилых, общественных, административных и производственных помещений;
- Разводка и подключение электрооборудования, распределительных щитов, панелей автоматики и управления;
- Внутренний монтаж электроустановок, комплектных устройств, станков и стационарных механизмов;
- Стационарная прокладка в лотках и коробах при отсутствии растягивающих нагрузок и риска механических повреждений.
