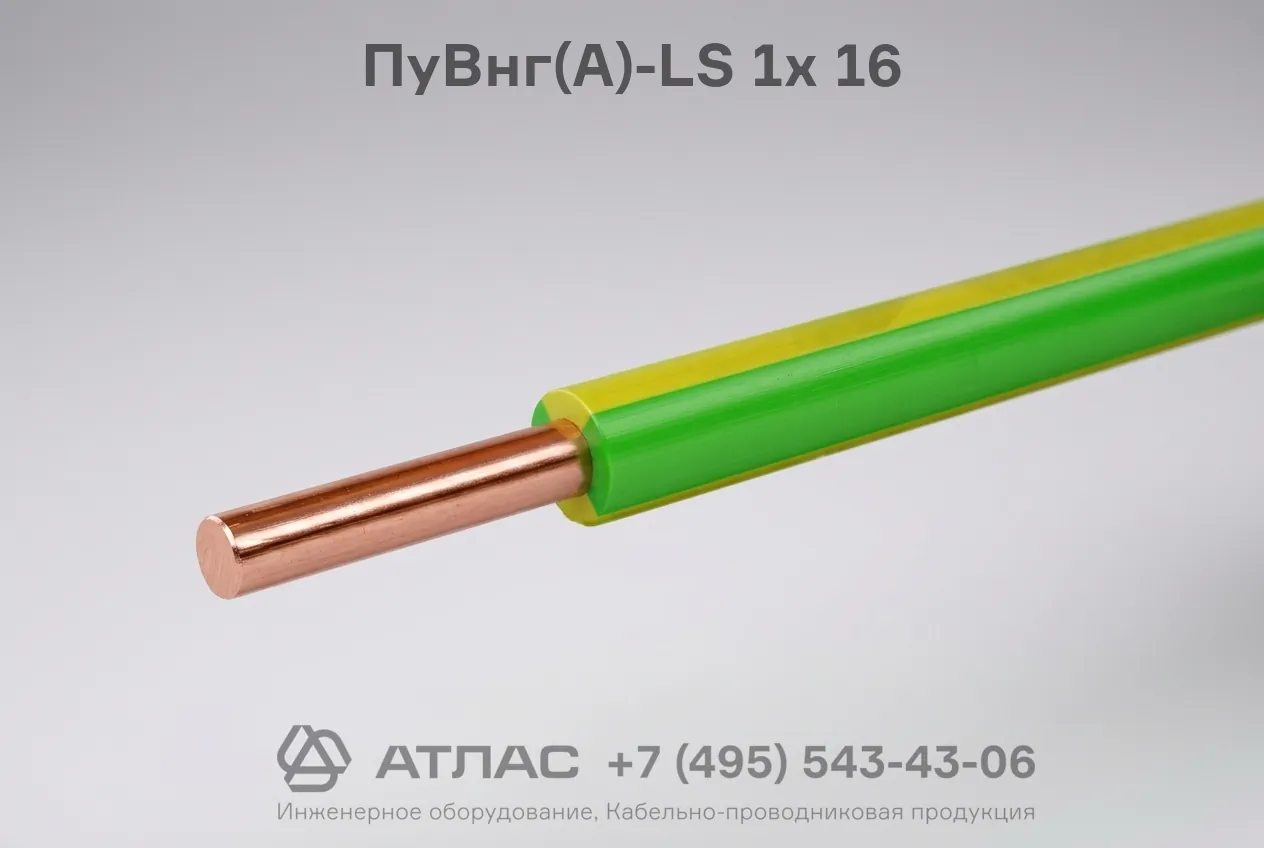

ПуВнг(А)-LS 1х 16 провод установочный силовой одножильный медный пониженной пожарной опасности
Провод ПуВнг(А)-LS 1х 16 установочный представляет собой электротехническое изделие с одной медной токопроводящей жилой в изоляции из поливинилхлоридного пластиката пониженной пожарной опасности. Провод предназначен для передачи и распределения электрической энергии в сетях на переменное напряжение до 450/750 В или постоянное напряжение до 1000 В. Изделие отличается стойкостью к распространению горения при групповой прокладке и пониженным уровнем выделения дыма и коррозионно-активных газов при термическом воздействии.
Ниже приведена подробная техническая информация о расшифровке маркировки, особенностях конструкции, характеристиках и сфере применения данного провода.
Подробная расшифровка маркировки
Обозначение провода раскрывает его конструкцию и свойства пожарной безопасности:
- Пу — провод установочный;
- В — изоляция из поливинилхлоридного (ПВХ) пластиката;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное дымо- и газовыделение при тлении и горении;
- 1 — количество токопроводящих жил;
- х — знак умножения, разделяющий число жил и их сечение;
- 16 — номинальное сечение токопроводящей жилы, мм².
Конструкция провода
- Токопроводящая жила — однопроволочная или многопроволочная медная жила номинальным сечением 16 мм², соответствующая требованиям ГОСТ 22483.
- Изоляция — слой из поливинилхлоридного пластиката пониженной пожарной опасности с низким газо- и дымовыделением, плотно прилегающий к жиле и легко отделяемый при монтаже.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, В | до 450/750 (частотой до 400 Гц) |
| Номинальное постоянное напряжение, В | до 1000 |
| Количество жил | 1 |
| Номинальное сечение жилы, мм² | 16 |
| Материал токопроводящей жилы | Медь |
| Материал изоляции | ПВХ пластикат пониженной пожарной опасности (LS) |
| Диапазон температур эксплуатации, °C | от -50 до +65 |
| Температура монтажа без предварительного подогрева, °C | не ниже -15 |
| Длительно допустимая температура нагрева жил при эксплуатации, °C | не более +70 |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров провода |
| Срок службы, лет | не менее 20 |
Область применения
- Стационарная прокладка в электрических сетях освещения и силовых линиях;
- Монтаж электрооборудования, распределительных щитов, пультов управления, машин и механизмов;
- Прокладка в кабельных каналах, коробах, стальных и пластиковых трубах, лотках и строительных конструкциях;
- Использование в зданиях и помещениях с повышенными требованиями к пожарной безопасности, включая общественные, административные и производственные объекты.
