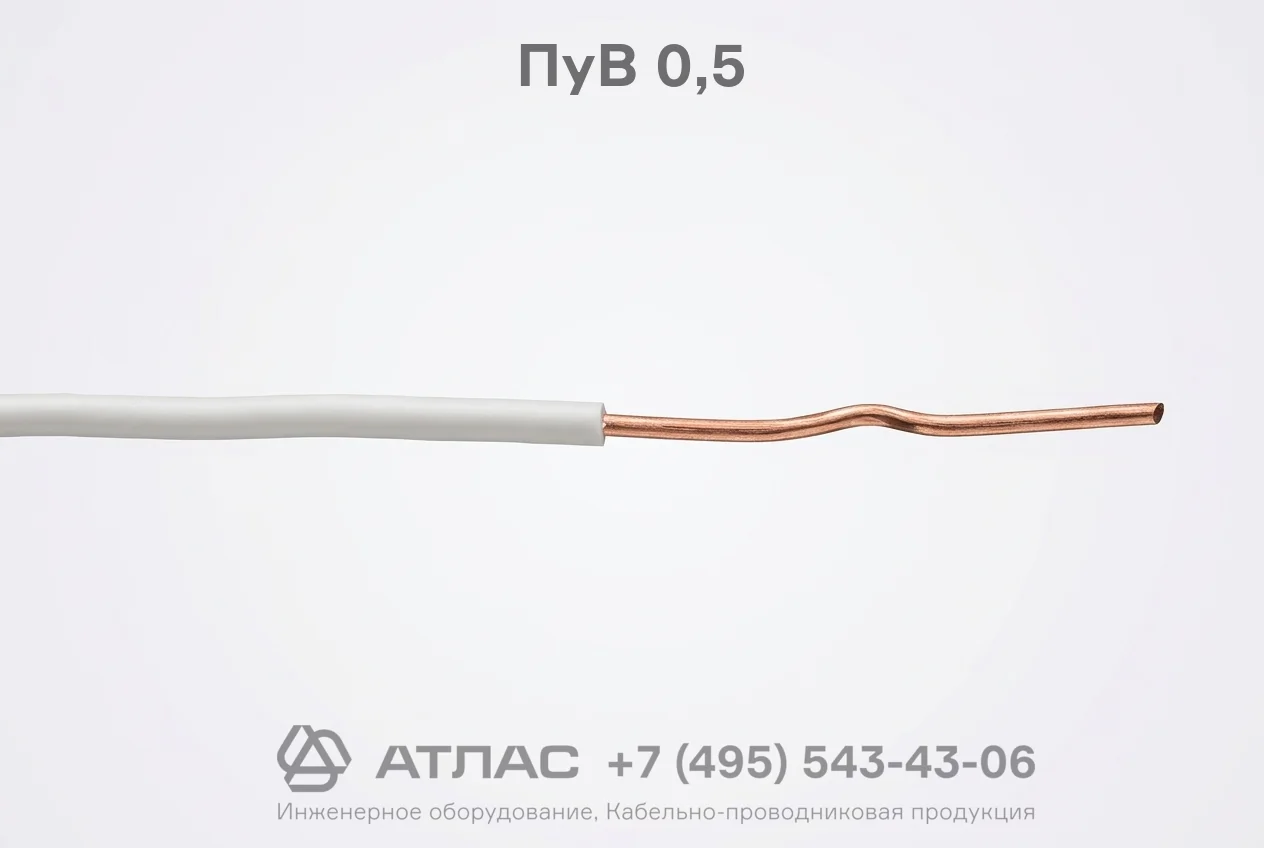

ПуВ (ПВ-1) 0,5 установочный монтажный провод с медной жилой 0,5 мм² и изоляцией из ПВХ пластиката
Провод ПуВ (ПВ-1) 0,5 установочный — это электротехническое изделие с одной медной токопроводящей жилой в изоляции из поливинилхлоридного пластиката. Провод рассчитан на работу в электрических сетях на номинальное переменное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1000 В. Изделие характеризуется высокой электрической проводимостью, стойкостью к воздействию механических ударов, изгибов, вибрационных нагрузок, а также устойчивостью к распространению горения при одиночной прокладке.
Ниже представлена подробная расшифровка маркировочного обозначения, послойная конструкция, нормативные технические параметры и типовые сферы применения данного провода.
Подробная расшифровка маркировки
Обозначение ПуВ (ПВ-1) 0,5 содержит полную информацию о назначении, материалах и конструктивных характеристиках провода:
- Пу — провод установочный, предназначенный для стационарного монтажа в силовых и осветительных сетях;
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного пластиката (ПВХ);
- ПВ-1 — обозначение марки по прежнему нормативному документу (ГОСТ 6323-79), соответствующее проводу с изоляцией из ПВХ и жилой 1 класса гибкости;
- 0,5 — номинальное сечение медной токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная (монолитная), круглой формы, соответствующая 1 классу гибкости по ГОСТ 22483.
- Изоляция — сплошной слой поливинилхлоридного пластиката (ПВХ), плотно прилегающий к жиле и легко отделяющийся при зачистке. Изоляция выпускается в различных цветовых исполнениях для удобства фазировки и идентификации цепей.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 450/750 В (частота до 400 Гц) |
| Номинальное постоянное напряжение | До 1000 В |
| Количество жил | 1 |
| Номинальное сечение жилы | 0,5 мм² |
| Класс гибкости жилы | 1 класс по ГОСТ 22483 |
| Диапазон температур эксплуатации | От -50 °С до +65 °С |
| Минимальная температура монтажа без предварительного подогрева | -15 °С |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °С |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров провода |
| Относительная влажность воздуха при температуре +35 °С | До 98% |
| Стойкость к горению | Не распространяет горение при одиночной прокладке |
| Срок службы | Не менее 15 лет |
Область применения
- Стационарная прокладка в осветительных и силовых электрических сетях жилых, административных и промышленных зданий.
- Внутренний монтаж электрооборудования, распределительных щитов, пультов управления, силовых шкафов и панелей.
- Монтаж электрических машин, станков, приборов и механизмов, не требующих частых перемещений токопроводящих жил.
- Прокладка в стальных и пластиковых трубах, кабель-каналах, металлорукавах, замкнутых лотках и пустотных каналах строительных конструкций.
