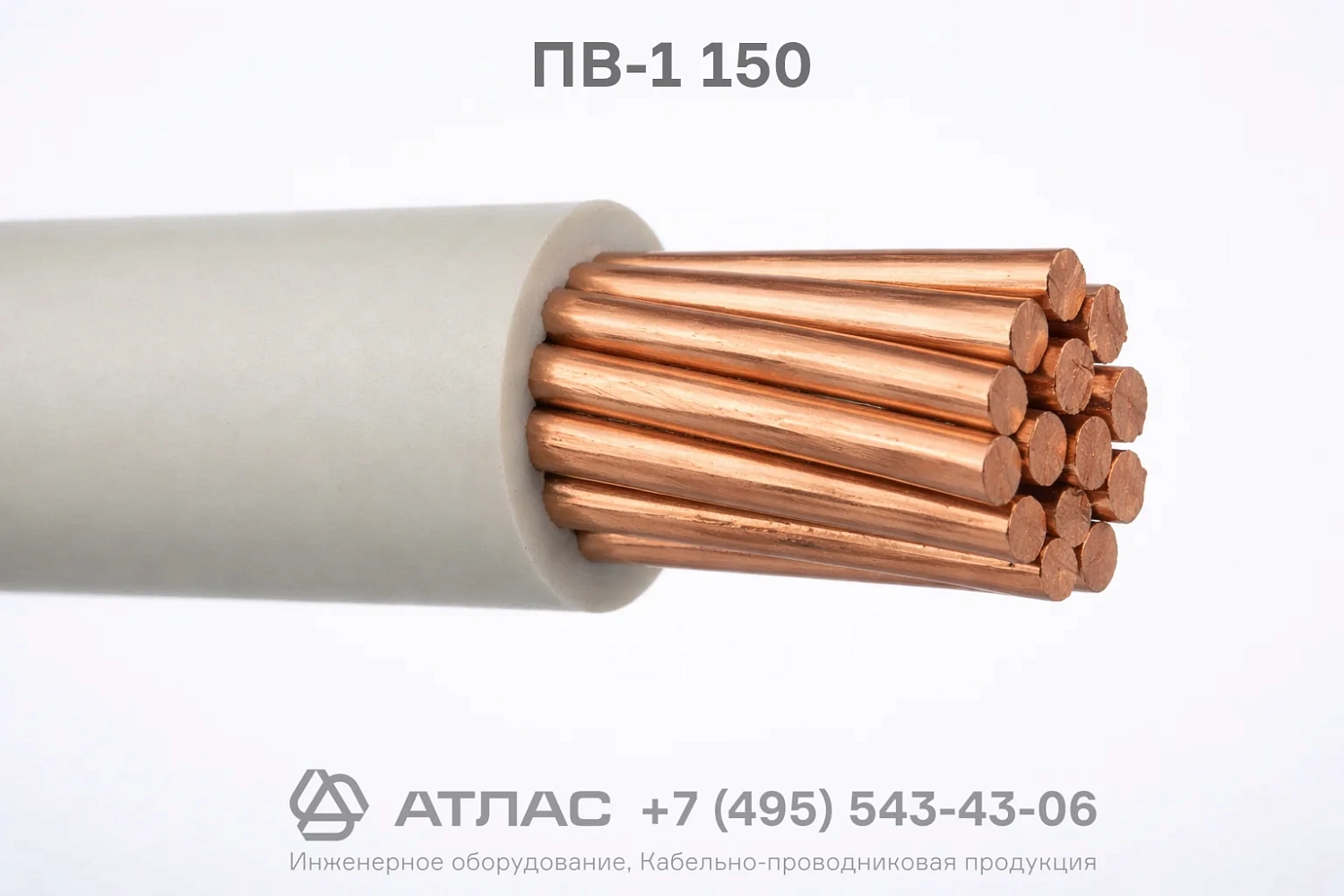

ПуВ (ПВ-1) 150 провод установочный медный одножильный с ПВХ изоляцией для стационарной прокладки
Провод ПуВ (ПВ-1) 150 установочный — это одножильный провод с медной токопроводящей жилой сечением 150 мм² и изоляцией из поливинилхлоридного пластиката. Изделие предназначено для стационарной прокладки в осветительных и силовых сетях, а также для монтажа электрооборудования, распределительных щитов, машин и станков на номинальное переменное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1000 В. Провод отличается высокой электрической проводимостью, механической прочностью, устойчивостью к воздействию плесневых грибов и стойкостью к распространению горения при одиночной прокладке.
Ниже представлена подробная техническая информация о расшифровке обозначения, элементах конструкции, нормативных эксплуатационных параметрах и рекомендованных областях монтажа провода ПуВ (ПВ-1) 150.
Подробная расшифровка маркировки
Обозначение марки содержит информацию о конструктивном типе изделия, материале изоляции и площади сечения токопроводящей жилы:
- Пу — провод установочный по действующему стандарту ГОСТ 31947-2012;
- В — изоляция из поливинилхлоридного (ПВХ) пластиката;
- (ПВ-1) — указание на соответствие предшествующему распространенному стандарту ГОСТ 6323-79 (провод с ПВХ изоляцией высокой жесткости);
- 150 — номинальное сечение медной токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — медная многопроволочная круглого сечения 2 класса гибкости по ГОСТ 22483.
- Изоляция — сплошной слой из поливинилхлоридного пластиката с нормированной толщиной, плотно прилегающий к жиле и легко отделяющийся при зачистке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | До 1000 В |
| Диапазон рабочих температур эксплуатации | От -50 °C до +65 °C |
| Максимальная рабочая температура жилы | +70 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Стойкость к горению | Не распространяет горение при одиночной прокладке (ГОСТ 31565) |
| Климатическое исполнение | УХЛ, категория размещения 2 по ГОСТ 15150 |
| Срок службы | Не менее 20 лет |
Область применения
- Стационарная прокладка в силовых, осветительных и распределительных сетях промышленных и жилых зданий.
- Монтаж электрооборудования, шкафов управления, щитов автоматики, распределительных устройств и силовых пультов.
- Прокладка в кабельных каналах, трубах (стальных и пластиковых), гибких рукавах, лотках, коробах и пустотелых строительных конструкциях.
- Подключение мощных промышленных агрегатов, станков и стационарных механизмов, где не требуется повышенная гибкость при эксплуатации.
