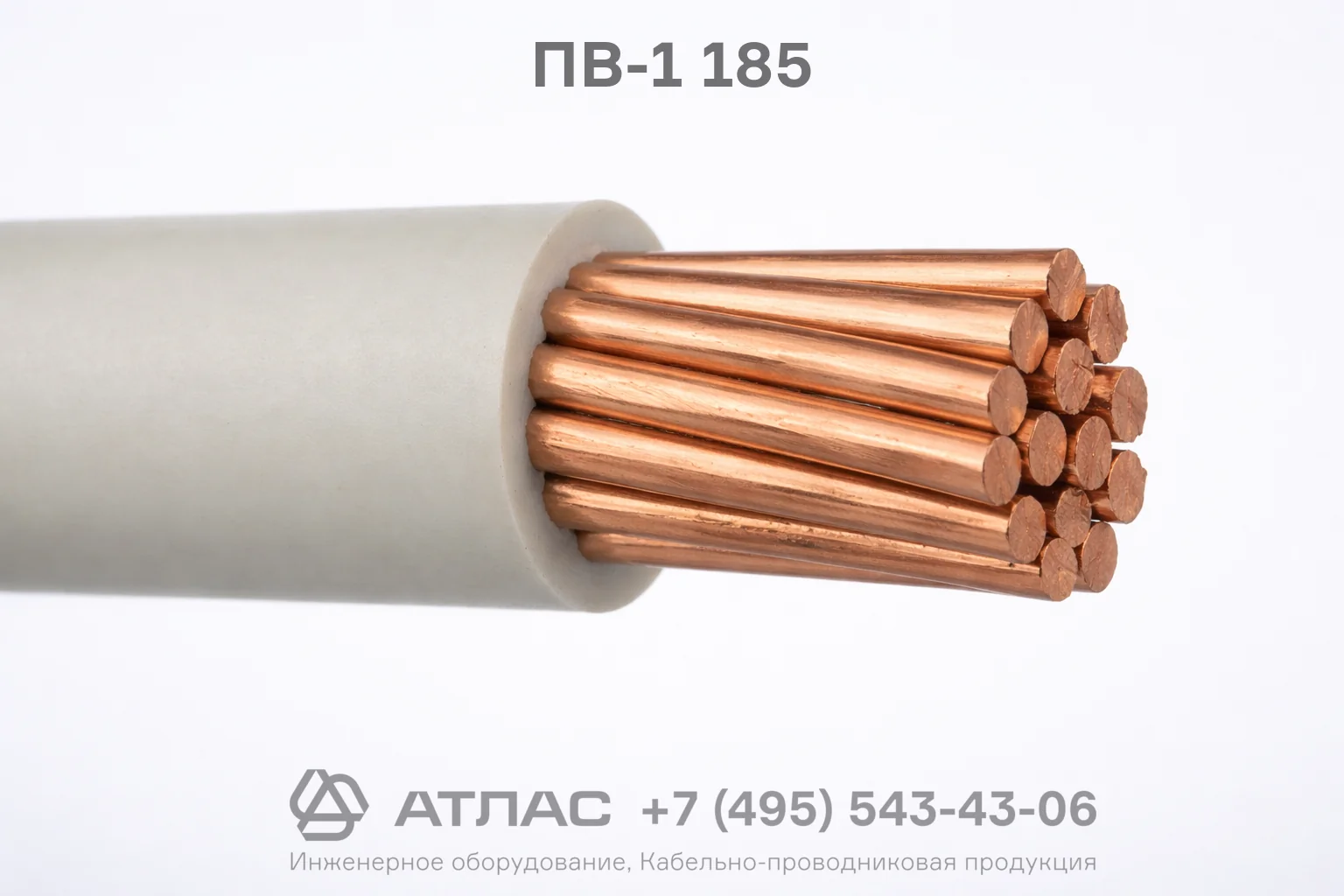

ПуВ (ПВ-1) 185 провод установочный медный силовой одножильный для монтажа электрооборудования
Провод ПуВ (ПВ-1) 185 установочный — это силовой провод с одной медной токопроводящей жилой в изоляции из поливинилхлоридного пластиката. Изделие предназначено для стационарной прокладки в электрических сетях на переменное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1000 В. Провод отличается высокой электропроводностью медной жилы, механической прочностью изоляционного покрытия, стойкостью к воздействию влаги и нераспространением горения при одиночной прокладке.
Ниже приведена подробная расшифровка маркировки, конструкция изделия, нормативные эксплуатационные параметры и рекомендуемые области применения.
Подробная расшифровка маркировки
Структура условного обозначения провода ПуВ (ПВ-1) 185 раскрывает его назначение, конструктивные элементы и параметры проводника в соответствии с нормативными стандартами:
- П — провод (тип кабельного изделия);
- у — установочный (предназначен для стационарного монтажа электрооборудования и сетей);
- В — изоляция из поливинилхлоридного (ПВХ) пластиката;
- (ПВ-1) — историческое обозначение по ГОСТ 6323-79: провод с изоляцией из ПВХ 1 класса гибкости (аналог марки ПуВ по ГОСТ 31947-2012);
- 185 — номинальное сечение медной токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — медная, многопроволочная, уплотненная, круглой формы, соответствующая 2 классу гибкости по ГОСТ 22483.
- Изоляция — сплошной слой из поливинилхлоридного пластиката (ПВХ), плотно прилегающий к жиле и обеспечивающий надежную электрическую изоляцию и механическую защиту.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 450/750 В (частотой до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Номинальное сечение жилы | 185 мм² |
| Количество жил | 1 |
| Материал токопроводящей жилы | Медь |
| Материал изоляции | Поливинилхлоридный пластикат (ПВХ) |
| Температурный диапазон эксплуатации | от -50 °C до +65 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Максимальная температура нагрева жилы при эксплуатации | +70 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Относительная влажность воздуха при температуре +35 °C | до 98% |
| Нераспространение горения | Одиночная прокладка по ГОСТ IEC 60332-1-2 |
| Срок службы | не менее 20 лет |
Область применения
- Стационарная прокладка в распределительных щитах, силовых шкафах, панелях управления и вводно-распределительных устройствах;
- Монтаж силовых и осветительных электрических цепей в производственных, жилых, общественных и административных зданиях;
- Прокладка в стальных трубах, кабельных лотках, коробах, кабельных каналах и на специальных монтажных конструкциях;
- Подключение стационарных электрических машин, станков, механизмов и технологического оборудования к сетям электроснабжения.
