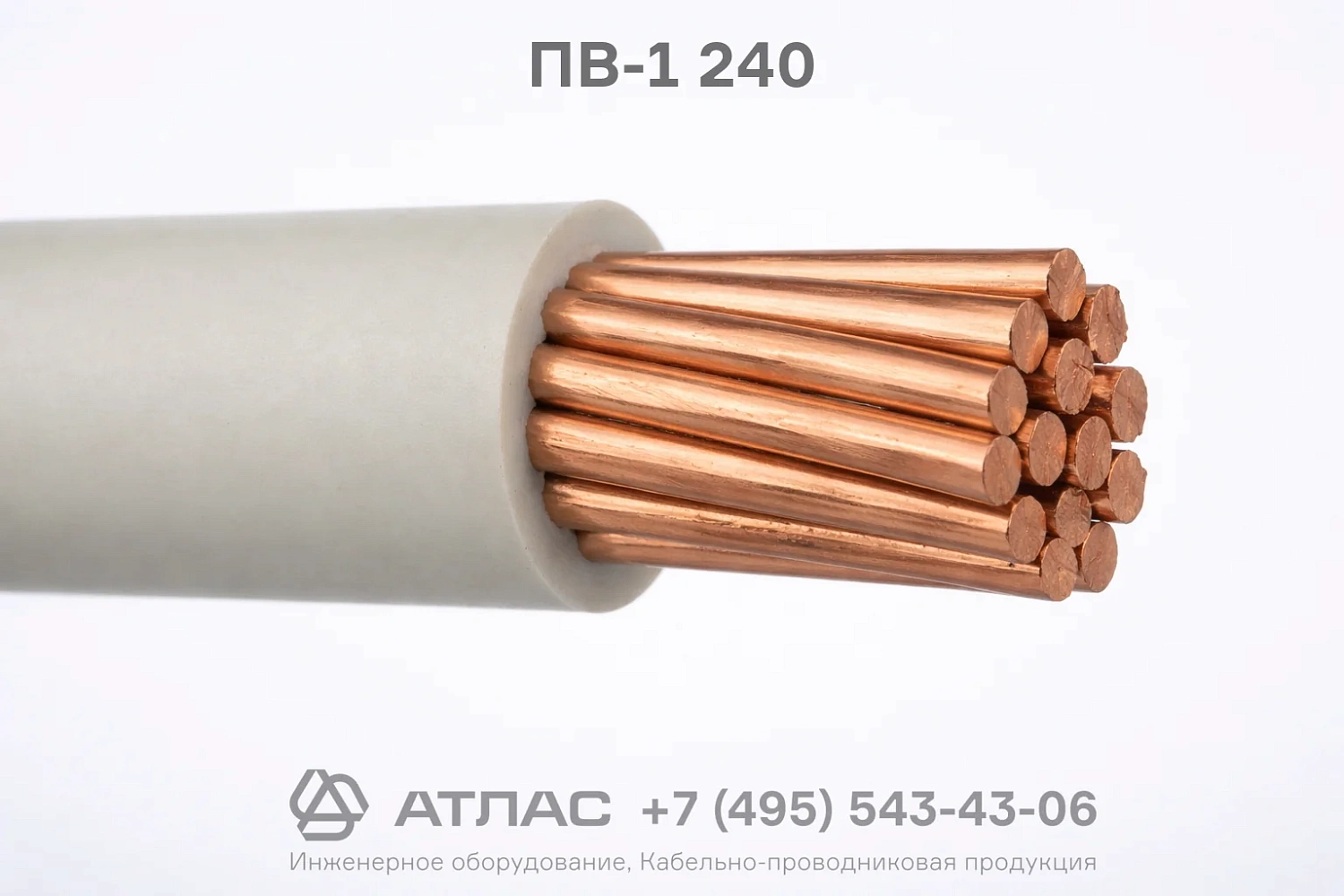

ПуВ (ПВ-1) 240 провод установочный медный силовой одножильный
Провод ПуВ (ПВ-1) 240 — это силовой установочный провод с одной многопроволочной медной токопроводящей жилой сечением 240 мм² и изоляцией из поливинилхлоридного (ПВХ) пластиката. Изделие предназначено для стационарной прокладки в силовых и осветительных электрических сетях, подключения электрооборудования, станков, механизмов и внутренних цепей распределительных шкафов на номинальное переменное напряжение до 450/750 В или постоянное напряжение до 1000 В. Провод характеризуется высокой электрической проводимостью, механической прочностью и стойкостью к воздействию агрессивных сред.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, основные технические характеристики и правила эксплуатации изделия.
Подробная расшифровка маркировки
Обозначение ПуВ (ПВ-1) 240 расшифровывается в соответствии с действующими нормативными стандартами:
- П — провод, определяющий базовый тип электротехнического изделия.
- у — установочный, указывающий на целевое назначение для фиксированного монтажа в электроустановках.
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката.
- (ПВ-1) — устаревшее, но общепринятое эквивалентное обозначение по ГОСТ 6323-79 (провод с ПВХ изоляцией 1-го класса гибкости).
- 240 — номинальное сечение токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглая медная жила 2-го класса гибкости согласно ГОСТ 22483, обладающая низким удельным сопротивлением и надежной проводимостью.
- Изоляция — сплошной слой из высококачественного поливинилхлоридного пластиката повышенной прочности, защищающий проводник от электрического пробоя, влаги и механических повреждений.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | 450/750 В |
| Номинальное постоянное напряжение | до 1000 В |
| Количество жил и номинальное сечение | 1 × 240 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °C до +65 °C |
| Относительная влажность воздуха при температуре +35 °C | до 98% |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная длительно допустимая температура нагрева жилы | +70 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Стойкость к горению | не распространяет горение при одиночной прокладке |
| Срок службы | не менее 15 лет |
Область применения
- Монтаж силовых распределительных щитов, шкафов управления, вводно-распределительных устройств (ВРУ) и пультов.
- Стационарная прокладка в электрических лотках, кабель-каналах, стальных и пластиковых трубах, металлорукавах и пустотах строительных конструкций.
- Организация силовых цепей питания промышленного оборудования, мощных производственных установок, силовых трансформаторов и генераторов.
- Применение в электросетях на промышленных объектах, в жилых, общественных и складских помещениях, где отсутствуют прямые механические растягивающие воздействия на провод.
