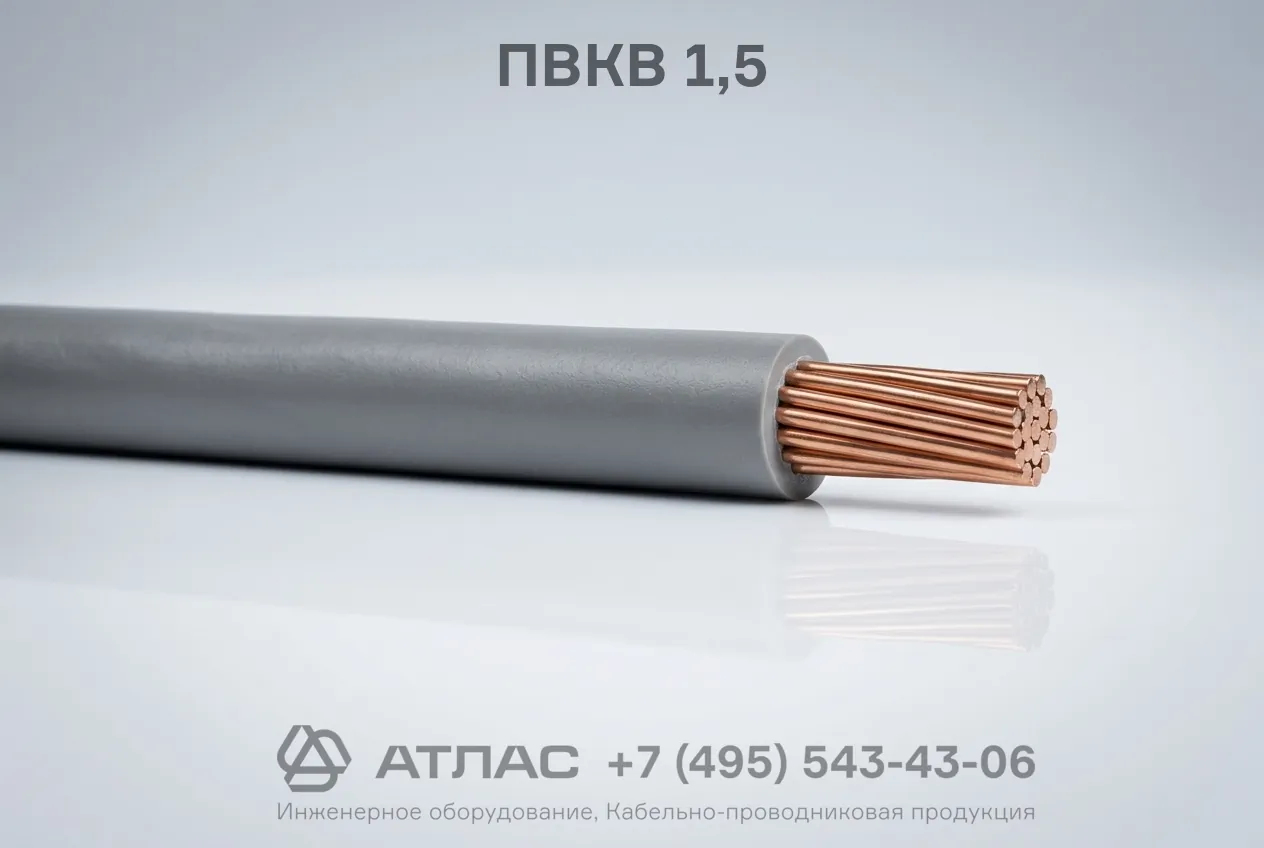

ПВКВ 1,5 термостойкий гибкий выводной провод с кремнийорганической изоляцией сечением 1,5 мм²
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
29
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от +60 до -70 °С
Материал жилы
:
медь
Описание
Провод ПВКВ 1,5 термостойкий выводной предназначен для подключения обмоток электродвигателей, электромашин и мощных нагревательных приборов. Изделие имеет двухслойную изоляцию из кремнийорганической резины.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
29
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от +60 до -70 °С
Материал жилы
медь
Материал изоляции
кремнийорганическая резина
Материал оболочки
кремнийорганическая резина
Наружный диаметр, мм
3.3
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
5
Срок службы, лет
15
Марка
Количество жил
Сечение ТПЖ, мм2
Провод ПВКВ 1,5 термостойкий представляет собой гибкий выводной провод с медной токопроводящей жилой и двухслойной изоляцией из кремнийорганической резины. Изделие разработано для эксплуатации в условиях повышенных температур и термических нагрузок до +180 °С (класс нагревостойкости «Н»), устойчиво к воздействию озона, солнечной радиации, плесневых грибов, лаков и пропиточных составов, а также не распространяет горение при одиночной прокладке.
Ниже приведена подробная расшифровка маркировки, конструкция провода, технические характеристики и область его применения.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающую информацию о конструктивных особенностях и назначении изделия:
- П — провод;
- В — для выводных концов обмоток электрических машин и аппаратов;
- К — кремнийорганическая резина в качестве изоляционного слоя;
- В — второй слой кремнийорганической резины (оболочка/усиленная изоляция);
- 1,5 — номинальное сечение медной токопроводящей жилы, мм².
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглая жила из медных проволок не ниже 3 класса гибкости по ГОСТ 22483.
- Внутренний слой изоляции — термостойкая кремнийорганическая резина.
- Наружный слой изоляции (оболочка) — кремнийорганическая резина повышенной механической прочности и устойчивости к внешней среде.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, В | до 380/660 (частотой до 400 Гц) |
| Номинальное сечение жилы, мм² | 1,5 |
| Диапазон температур эксплуатации, °C | от -60 до +180 |
| Минимальная температура монтажа, °C | -15 |
| Класс нагревостойкости изоляции | H (+180 °С) |
| Минимальный радиус изгиба при монтаже | не менее 2 наружных диаметров |
| Стойкость к нераспространению горения | одиночная прокладка |
| Минимальный срок службы, лет | 8 |
Область применения
- Подключение и вывод концов обмоток электрических машин, трансформаторов и генераторов класса нагревостойкости «Н».
- Внутренний монтаж электронагревательного оборудования, печей, термошкафов и тепловых пушек.
- Подключение мощных осветительных приборов и прожекторов в условиях повышенных температурных нагрузок.
- Электрооборудование, работающее при отсутствии прямого воздействия агрессивных химических сред и минеральных масел.
