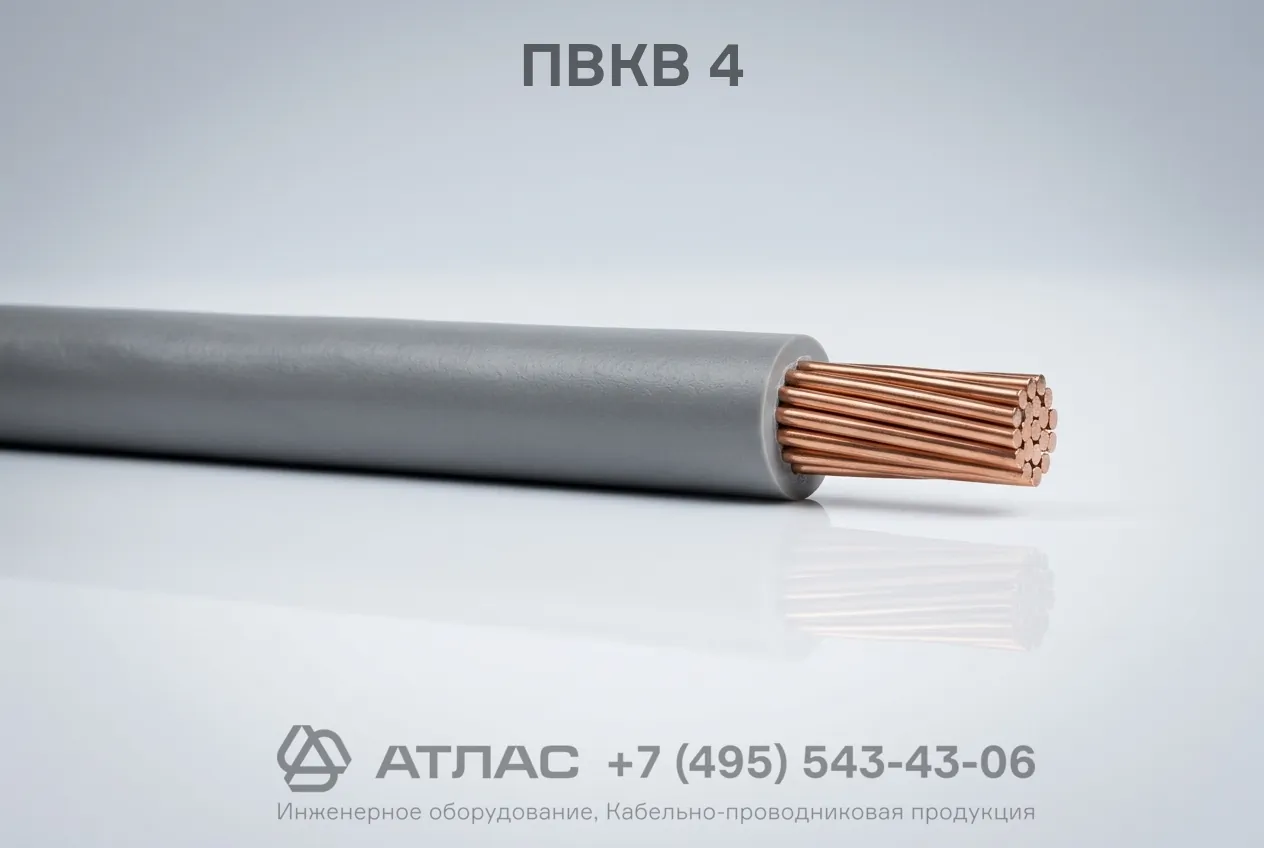

ПВКВ 4 медный термостойкий провод выводной с кремнийорганической изоляцией сечением 4 мм²
Провод термостойкий ПВКВ 4 представляет собой специализированный гибкий провод с медной многопроволочной жилой сечением 4 мм² в двухслойной изоляции из кремнийорганической резины. Изделие предназначено для эксплуатации в условиях повышенных температурных нагрузок, сохраняя стабильные диэлектрические и механические параметры при нагреве до +180 °C, а также при экстремальном охлаждении до -60 °C. Высокая термостойкость и эластичность кремнийорганического компаунда обеспечивают надежную работу оборудования класса нагревостойкости H.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и область применения провода.
Подробная расшифровка маркировки
Обозначение марки ПВКВ 4 содержит информацию о назначении, материалах изоляционных слоев и геометрических параметрах изделия:
- П — провод;
- В — выводной, предназначенный для подключения выводов электрических машин и аппаратов;
- К — изоляция токопроводящей жилы из кремнийорганической резины;
- В — внешняя защитная оболочка из кремнийорганической резины (второй слой изоляции);
- 4 — номинальное сечение токопроводящей медной жилы в квадратных миллиметрах (4 мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная жила из мягких медных проволок высокой степени очистки, соответствующая гибкому классу по ГОСТ 22483.
- Изоляция — слой кремнийорганической (силиконовой) резины, обладающий высокими электроизоляционными характеристиками и стойкостью к термическому старению.
- Наружная оболочка — второй слой кремнийорганической резины, обеспечивающий дополнительную защиту от механических воздействий, озона, солнечной радиации и лаковых пропиток.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 660 В |
| Диапазон рабочих температур эксплуатации | от -60 °C до +180 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Класс нагревостойкости изоляции | H (до +180 °C) |
| Минимальный радиус изгиба при прокладке | не менее 2 наружных диаметров |
| Стойкость к нераспространению горения | одиночная прокладка |
| Минимальный срок службы | не менее 8 лет |
Область применения
- Выводные концы обмоток статоров и роторов электрических машин и аппаратов температурного класса нагревостойкости H.
- Подключение мощных электронагревательных приборов, печей, термошкафов и технологических сушильных установок.
- Монтаж мощных осветительных приборов и прожекторов с повышенным уровнем тепловыделения.
- Внутренний электромонтаж распределительных щитов и шкафов управления, работающих в зонах повышенной температуры.
