ПВС 3х2,5 провод соединительный гибкий медный трехжильный сечением 2,5 мм2 с изоляцией и оболочкой из ПВХ
Провод ПВС 3х2,5 соединительный гибкий представляет собой электротехническое изделие с тремя многопроволочными медными жилами сечением 2,5 мм², предназначенное для подвижного и фиксированного подключения электрооборудования к сетям переменного тока. Изделие характеризуется высокой гибкостью (5 класс по ГОСТ 22483), устойчивостью к многократным перегибам, надежной двойной изоляцией из поливинилхлоридного пластиката и стабильной работой при номинальном напряжении до 380 В.
Ниже представлена подробная техническая информация, расшифровка структуры обозначения, конструктивное исполнение и эксплуатационные характеристики кабельного изделия.
Подробная расшифровка маркировки
Условное буквенно-цифровое обозначение ПВС 3х2,5 расшифровывается в соответствии со стандартами кабельной промышленности следующим образом:
- П — провод (электротехническое изделие для передачи электрической энергии);
- В — изоляция жил и наружная защитная оболочка выполнены из поливинилхлоридного пластиката (ПВХ);
- С — соединительный (основное назначение — подключение подвижного и стационарного электрооборудования к электросети);
- 3 — количество токопроводящих медных жил;
- 2,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

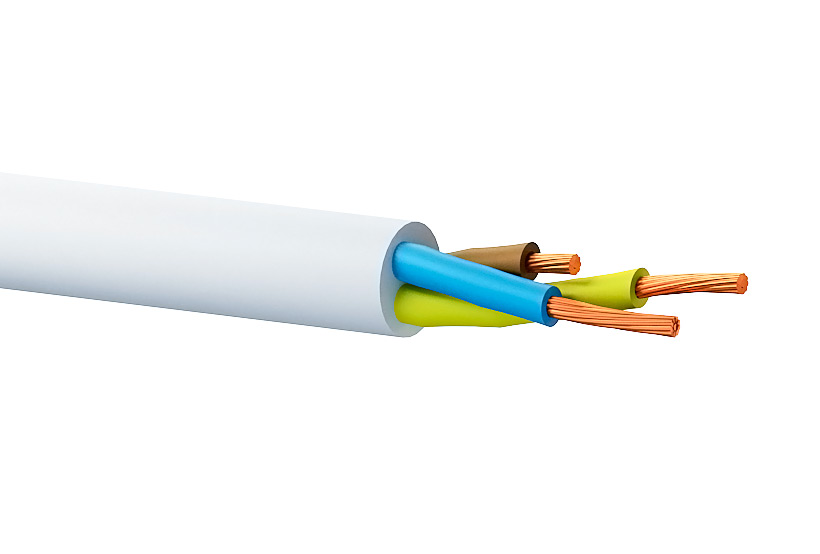

Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные жилы из мягкой медной проволоки 5 класса гибкости по ГОСТ 22483;
- Изоляция жил — ПВХ пластикат с отличительной цветовой расцветкой (включая нулевую и заземляющую жилы);
- Скрутка — изолированные жилы скручены по всей длине сердечника без заполнителя или с заполнением промежутков;
- Внешняя оболочка — ПВХ пластикат, наложенный с заполнением межжильного пространства для придания проводу круглой формы и защиты от механических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 380 В (в сетях 380/660 В) |
| Испытательное переменное напряжение (50 Гц) | 2000 В |
| Количество и сечение жил | 3 х 2,5 мм² |
| Класс гибкости жил | 5 класс |
| Диапазон температур эксплуатации | от -25 °С до +40 °С (климатическое исполнение УХЛ4: от -40 °С до +40 °С) |
| Максимальная температура нагрева жил | +70 °С |
| Минимальная температура монтажа без подогрева | -15 °С |
| Минимальный радиус изгиба при монтаже | не менее 40–60 мм |
| Ресурс работы при знакопеременных деформациях | не менее 30 000 циклов |
| Срок службы (нестационарная прокладка) | не менее 6 лет |
| Срок службы (стационарное применение) | не менее 10 лет |
Область применения
- Подключение бытовой техники высокой и средней мощности: стиральных машин, водонагревателей, холодильников, электроплит;
- Питание профессионального и бытового электроинструмента: перфораторов, углошлифовальных машин, строительных миксеров;
- Электроснабжение средств малой механизации для садоводства, дачного хозяйства и насосного оборудования;
- Изготовление силовых удлинительных шнуров и сетевых переносных блоков.

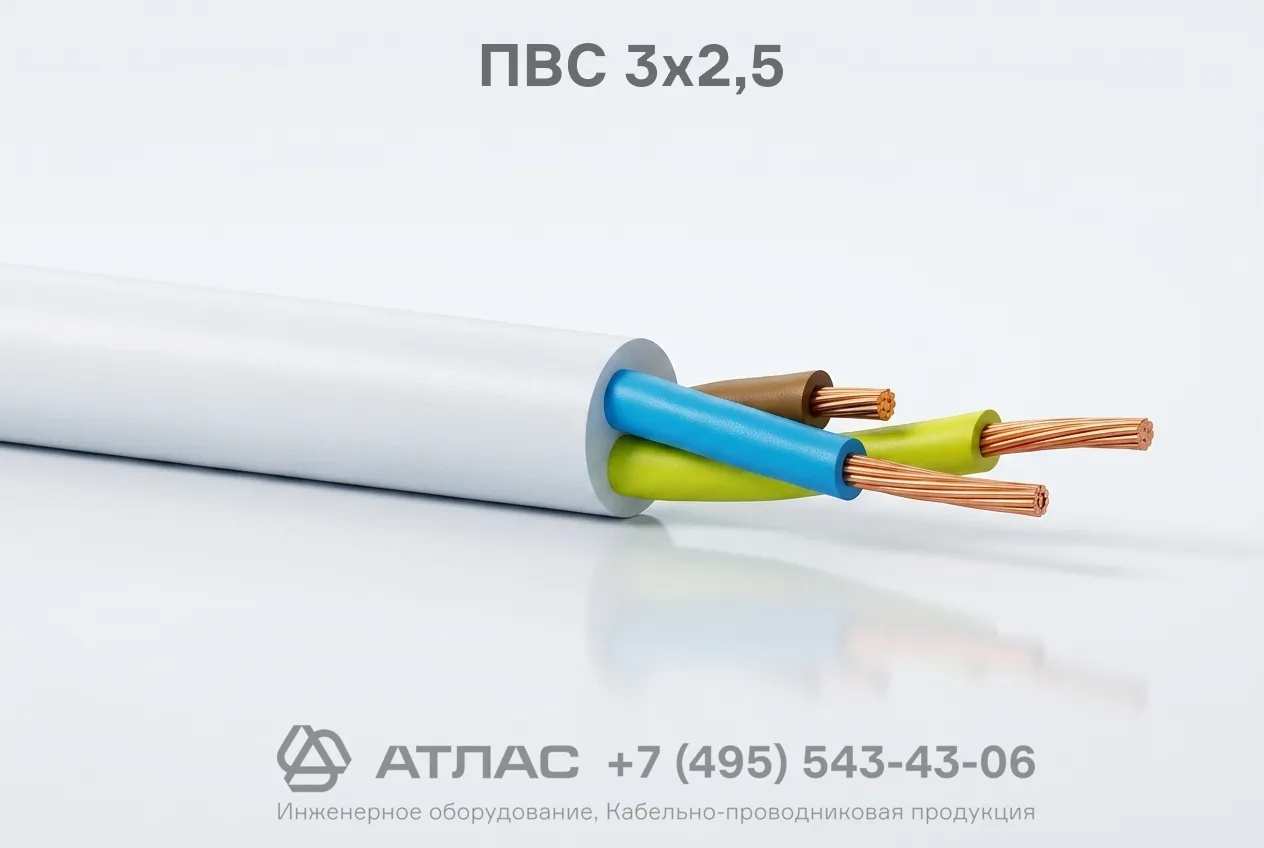

Фотогалерея
