ПВС 4х1,5 провод соединительный гибкий медный четырехжильный со скрученными жилами в ПВХ изоляции
Провод ПВС 4х1,5 соединительный гибкий представляет собой четырехжильный провод с медными многопроволочными токопроводящими жилами в изоляции и оболочке из поливинилхлоридного (ПВХ) пластиката. Изделие предназначено для эксплуатации в электрических сетях с номинальным переменным напряжением до 380 В частотой 50 Гц. Провод отличается высокой гибкостью, устойчивостью к многократным перегибам, стойкостью к истиранию и механическим нагрузкам при подвижном присоединении электроприборов.
Ниже представлена подробная техническая информация о расшифровке условного обозначения, конструкции провода, его нормативных характеристиках и рекомендованных областях монтажа.
Подробная расшифровка маркировки
Маркировка ПВС 4х1,5 содержит полные сведения о конструктивном исполнении и размерных параметрах изделия:
- П — провод (электротехническое изделие из скрученных изолированных жил);
- В — изоляция жил и наружная защитная оболочка выполнены из поливинилхлоридного пластиката (ПВХ);
- С — соединительный (определяет эксплуатационное назначение для подключения бытовых приборов и оборудования);
- 4 — количество токопроводящих медных жил внутри провода;
- 1,5 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²).

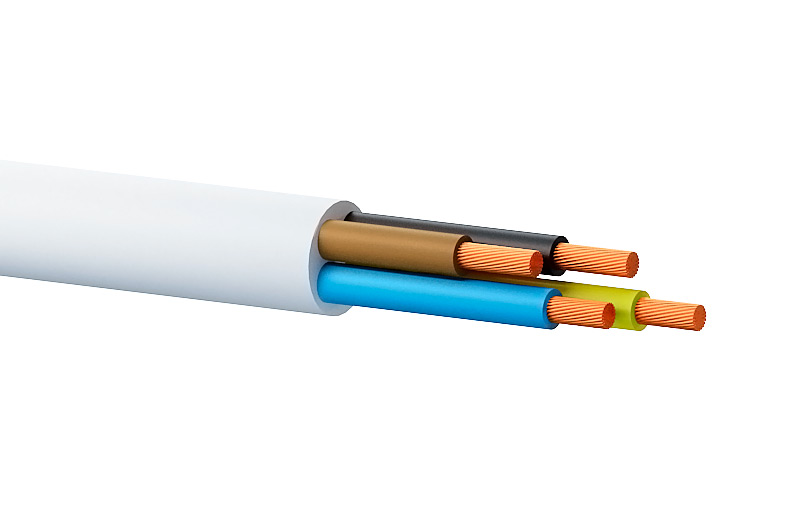

Конструкция кабеля
- Токопроводящая жила — многопроволочная круглой формы, скрученная из мягких медных проволок 5 класса гибкости в соответствии с ГОСТ 22483.
- Изоляция — индивидуальный слой из ПВХ пластиката с цветовой маркировкой жил для удобства фазировки и подключения.
- Скрутка — изолированные жилы скручены между собой по всей длине для обеспечения устойчивой формы и гибкости.
- Наружная оболочка — защитный слой из ПВХ пластиката, наложенный поверх скрученных жил с заполнением промежутков, обеспечивающий защиту от влаги и истирания.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 380 В (в сетях 380/660 В) |
| Испытательное переменное напряжение | 2000 В (частота 50 Гц) |
| Количество и сечение жил | 4х1,5 мм² |
| Класс гибкости токопроводящей жилы | 5 класс по ГОСТ 22483 |
| Диапазон температур эксплуатации | от -25 °С до +40 °С (климатическое исполнение УХЛ от -40 °С до +40 °С) |
| Минимальная температура монтажа без подогрева | -15 °С |
| Максимальная температура нагрева жил при эксплуатации | +70 °С |
| Минимальный радиус изгиба при монтаже | не менее 60 мм (0,06 м) |
| Климатическое исполнение и категория размещения | УХЛ4 по ГОСТ 15150 |
| Класс пожарной опасности | ПРГО 1 |
| Срок службы при подвижном применении | не менее 6 лет |
| Срок службы при стационарном применении | не менее 10 лет |
Область применения
Провод соединительный ПВС 4х1,5 широко используется в бытовых и производственных условиях для решения следующих задач:
- Подключение трехфазного и однофазного электрооборудования, стиральных машин, холодильников, электроприборов микроклимата;
- Электропитание средств малой механизации и садового инвентаря;
- Подключение ручного электроинструмента для выполнения строительных и ремонтных работ;
- Изготовление удлинительных шнуров и сетевых переносных колодок на напряжение до 380 В.
