ПВСнг(А)-LS 4х1 гибкий медный соединительный провод с пониженным дымо- и газовыделением 380 В
Провод ПВСнг(А)-LS 4х1 — это гибкий четырехжильный соединительный провод с медными токопроводящими жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие отличается высокой стойкостью к распространению горения при групповой прокладке по категории А и пониженным уровнем дымо- и газовыделения при горении и тлении, что обеспечивает высокий уровень безопасности на объектах с массовым пребыванием людей.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и типовая область применения изделия.
Подробная расшифровка маркировки
Структура условного обозначения ПВСнг(А)-LS 4х1 раскрывает конструкцию и назначение изделия:
- П — провод;
- В — изоляция жил из поливинилхлоридного пластиката пониженной пожароопасности;
- С — соединительный (предназначен для подключения подвижных и стационарных электроприборов);
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов;
- 4 — четыре токопроводящие жилы;
- 1 — номинальное сечение жилы 1 мм².

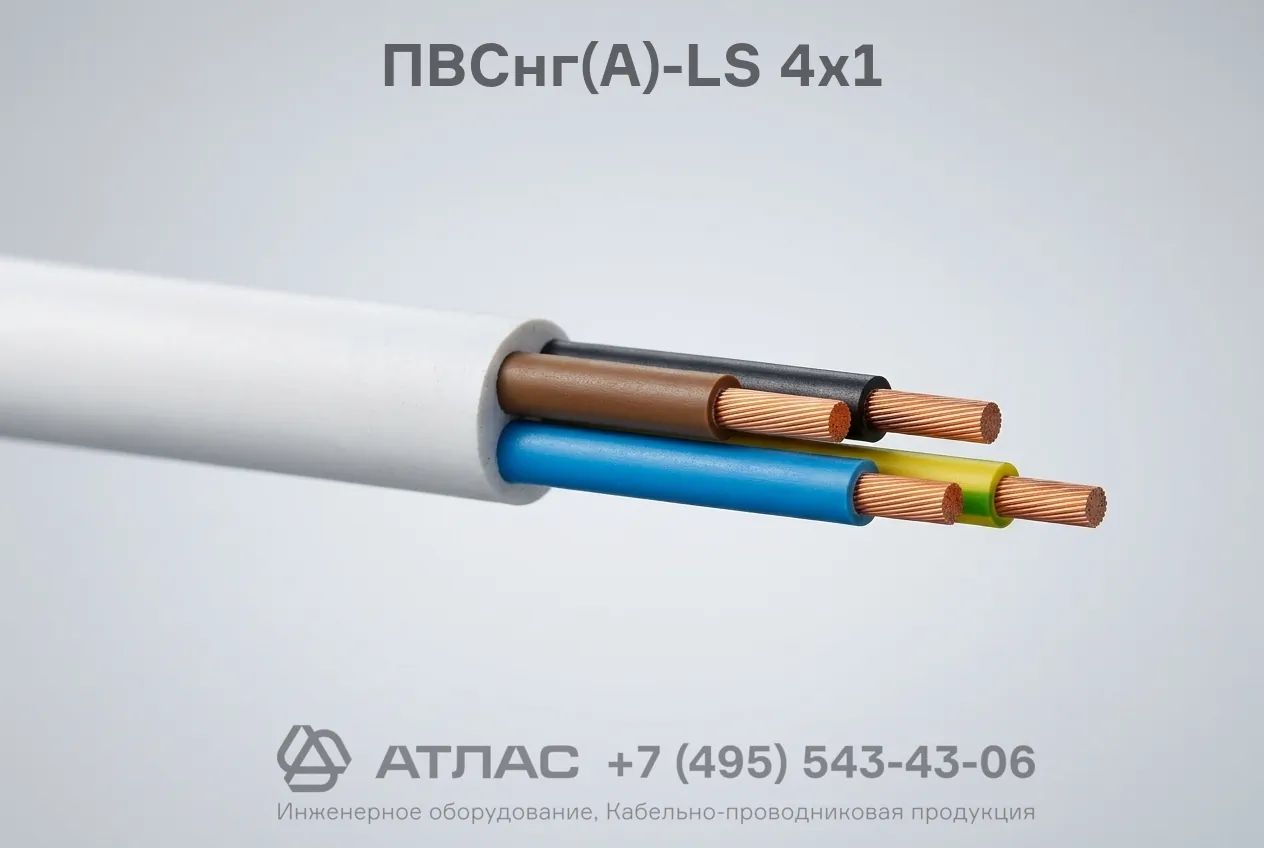

Конструкция кабеля
- Токопроводящая жила — многопроволочная медная жила круглого сечения 5 класса гибкости по ГОСТ 22483.
- Изоляция — поливинилхлоридный пластикат со сниженной пожароопасностью с отличительной цветовой маркировкой каждой жилы.
- Скрутка — изолированные жилы скручены в сердечник правильной формы.
- Наружная оболочка — ПВХ пластикат пониженной пожарной опасности и пониженного дымовыделения, наложенный с заполнением промежутков между жилами для придания проводу круглой формы.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 380/660 В при частоте 50 Гц |
| Количество и номинальное сечение жил | 4х1 мм² |
| Материал токопроводящей жилы | Медь (многопроволочная) |
| Класс гибкости жилы | 5 класс |
| Материал изоляции и оболочки | ПВХ пластикат пониженной пожароопасности (LS) |
| Диапазон температур эксплуатации | от -25 °C до +40 °C |
| Максимальная температура нагрева жил | +70 °C |
| Монтаж без предварительного подогрева | не ниже -15 °C |
| Минимальный радиус изгиба | не менее 5 наружных диаметров |
| Категория пожарной безопасности | не распространяет горение по категории А |
| Срок службы при подвижном применении | не менее 6 лет |
| Срок службы при стационарном применении | не менее 10 лет |
Область применения
Провод ПВСнг(А)-LS 4х1 предназначен для эксплуатации в сетях переменного тока на напряжение до 380 В и применяется для следующих задач:
- Присоединение электроприборов, бытовой техники, электроинструмента по уходу за помещениями и ремонту;
- Подключение климатического оборудования, стиральных машин, холодильников, насосов и средств малой механизации;
- Изготовление удлинительных шнуров и переносок;
- Прокладка во внутренних электроустановках, жилых, общественных и административных зданиях, где предъявляются строгие требования к пожарной безопасности.
