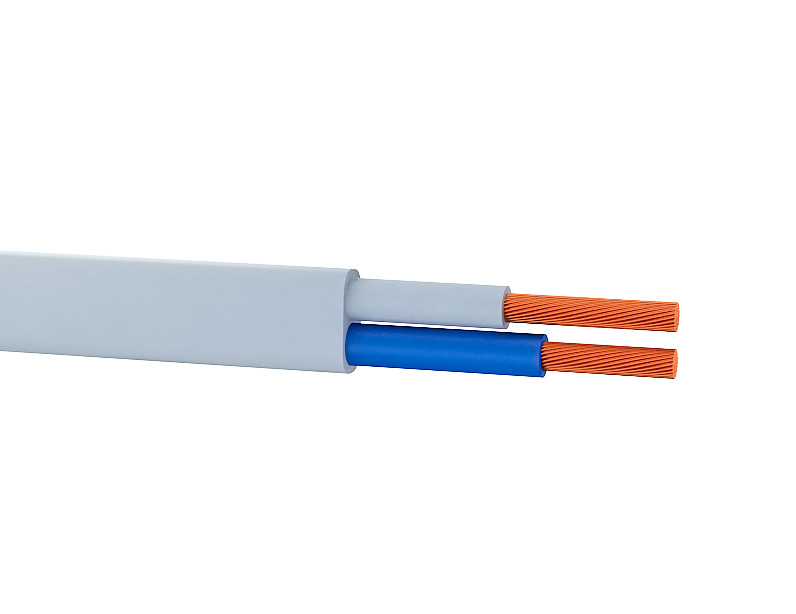

ШВВП 2х0,5 провод соединительный плоский гибкий с медными жилами в поливинилхлоридной изоляции и оболочке
17.87 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
25
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -40°С до +40°С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Провод ШВВП 2х0,5 представляет собой гибкий плоский соединительный шнур с двумя медными жилами в ПВХ изоляции и оболочке. Применяется для подключения бытовой техники, светильников и создания удлинителей.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Единица измерения
м
Вес (не более), кг/км
25
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -40°С до +40°С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
3,1 х 5,0
Номинальное напряжение, кВ
0.38
Минимальный радиус изгиба
10
Срок службы, лет
15
Марка
Количество жил
Сечение ТПЖ, мм2
Провод ШВВП 2х0,5 — это гибкий плоский соединительный шнур с двумя медными многопроволочными жилами сечением 0,5 мм², изолированными поливинилхлоридным пластикатом и заключенными в общую защитную оболочку из ПВХ. Изделие разработано для эксплуатации в сетях переменного тока с номинальным напряжением до 380 В и частотой 50 Гц. Провод отличается высокой гибкостью, компактной плоской формой и стойкостью к многократным деформациям изгиба при нестационарном подключении электроприборов.
Ниже представлена детальная техническая информация, включающая расшифровку условного обозначения, послойную конструкцию изделия, нормативные параметры и основные варианты монтажного использования.
Подробная расшифровка маркировки
Структура буквенно-цифрового обозначения марки ШВВП 2х0,5 содержит исчерпывающие данные о материалах и конструктивных особенностях изделия:
- Ш — шнур соединительный, предназначенный для подвижного подключения электроприборов;
- В — изоляционный слой токопроводящих жил выполнен из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- П — плоская форма изделия (токопроводящие жилы расположены в одной плоскости параллельно друг другу);
- 2 — количество токопроводящих жил;
- 0,5 — номинальное сечение каждой медной жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные, скрученные из мягких медных проволок повышенного класса гибкости.
- Изоляция — выполнена из качественного ПВХ пластиката с отличительной цветовой расцветкой жил для удобства фазировки.
- Расположение жил — изолированные проводники уложены параллельно в одной плоскости без скрутки.
- Наружная оболочка — наложена поверх параллельно расположенных жил из ПВХ пластиката с заполнением промежутков, обеспечивая плоскую форму шнура.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 380 В (в системах 380/380 В) |
| Испытательное переменное напряжение | 2000 В частотой 50 Гц |
| Количество и номинальное сечение жил | 2х0,5 мм² |
| Материал токопроводящей жилы | Медь (многопроволочная) |
| Материал изоляции и наружной оболочки | Поливинилхлоридный (ПВХ) пластикат |
| Диапазон рабочих температур эксплуатации | От -40 °C до +40 °C |
| Максимальная температура нагрева жилы при эксплуатации | +70 °C |
| Относительная влажность воздуха (при +35 °C) | До 98 % |
| Стойкость к знакопеременным деформациям изгиба | Не менее 30 000 циклов (движений) |
| Минимальный радиус изгиба при монтаже | Не менее 5 наружных диаметров (по меньшей стороне) |
| Климатическое исполнение по ГОСТ 15150 | УХЛ 4 |
| Срок службы при нестационарной прокладке | Не менее 6 лет |
| Срок службы при стационарном применении | Не менее 10 лет |
Область применения
- Присоединение электропаяльников, светильников, настольных ламп и бра к электрической сети.
- Подключение малогабаритных электромеханических приборов и кухонной техники небольшой мощности.
- Электропитание радиоэлектронной аппаратуры, аудио- и видеотехники в жилых и административных помещениях.
- Изготовление бытовых удлинительных шнуров и переносок на напряжение до 380 В.
- Монтаж временных и стационарных низковольтных линий освещения внутри сухих и влажных помещений.
